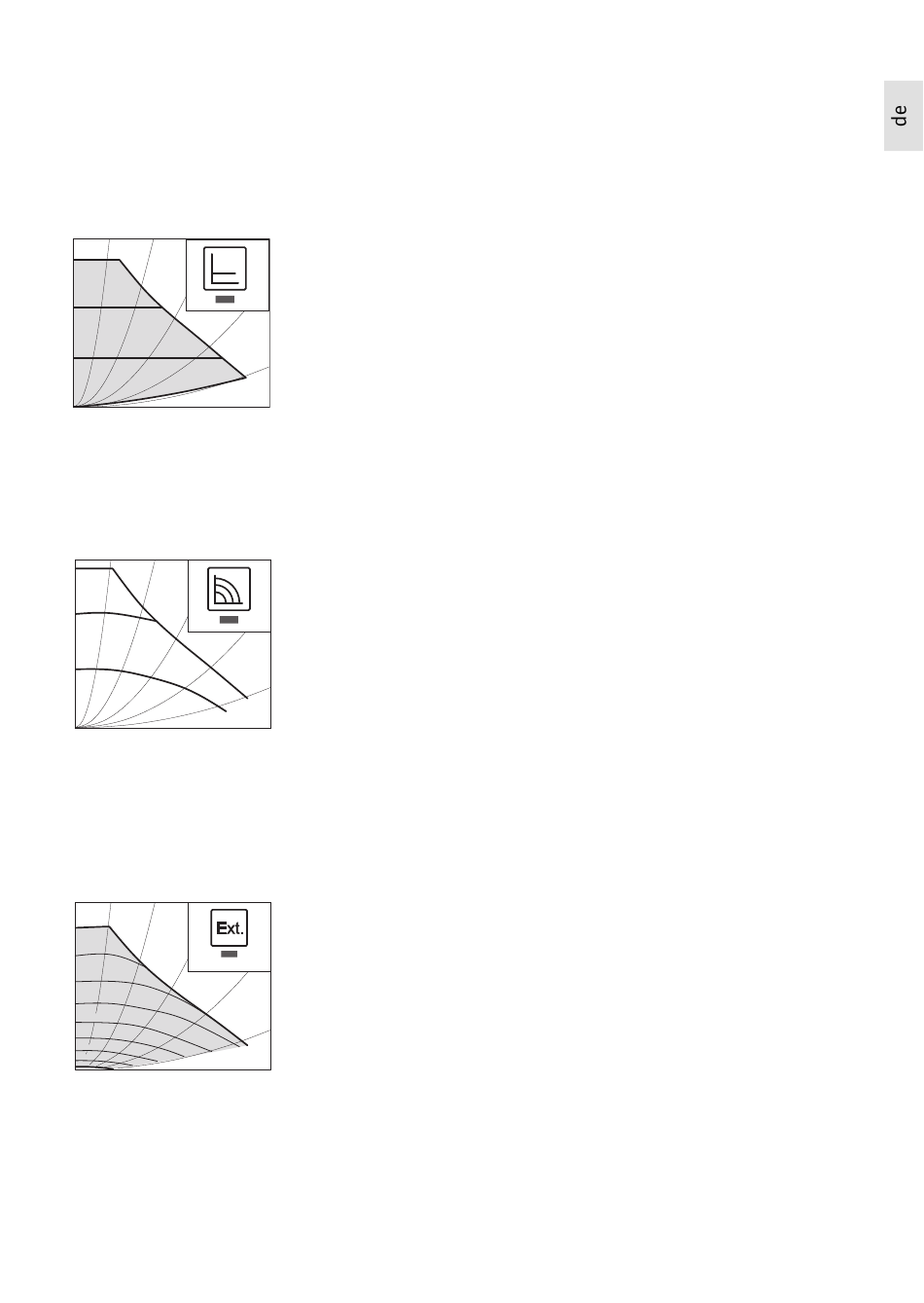

Differenzdruck
konstant Δp-c
(I, II, III)
H/m
III
II
I
Konstant-Drehzahl
(I, II, III)
H/m
III
II
I
Externe Regelung
über iPWM-Signal
H/m
5 (95)%
15 (85)%
% iPWM GT (% iPWM ST)
25 (75)%
35 (65)%
45 (55)%
55 (45)%
65 (35)%
75 (25)%
85 (15)%
Einbau- und Betriebsanleitung Wilo-Varios PICO-STG
Empfehlung bei Fußbodenheizungen.
Oder bei groß dimensionierten Rohrleitungen oder allen
Anwendungen ohne veränderliche Rohrnetzkennlinie
(z. B. Speicherladepumpen), sowie Einrohr-Heizungssy-
steme mit Heizkörpern.
Die Regelung hält die eingestellte Förderhöhe unabhän-
gig vom geförderten Volumenstrom konstant.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
Q/m³/ h
Empfehlung bei Anlagen mit unveränderlichem Anla-
genwiderstand die einen konstanten Volumenstrom
erfordern.
Die Pumpe läuft ungeregelt in drei vorgegebenen Fest-
drehzahlstufen (I, II, III).
Q/m³/ h
Der erforderliche Soll-/Istwertvergleich wird für die
Regelung von einem externen Regler übernommen.
Als Stellgröße wird der Pumpe ein PWM-Signal (Pulswei-
tenmodulation) zugeführt.
Der PWM-Signal Erzeuger gibt an die Pumpe eine peri-
odische Folge von Impulsen (der Tastgrad) gemäß
DIN IEC 60469-1.
Q/m³/ h
