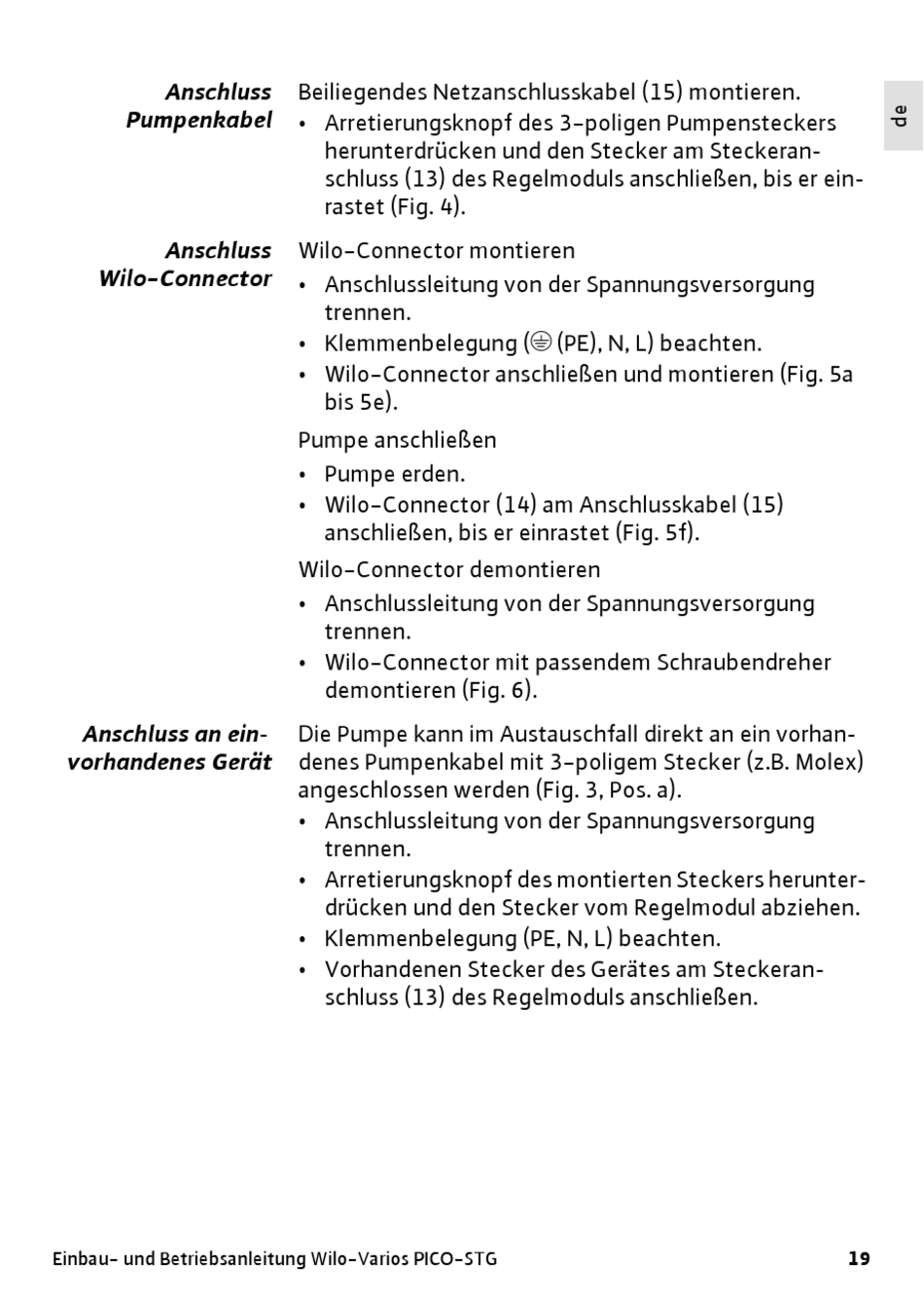

Anschluss
Pumpenkabel
Anschluss
Wilo-Connector
Anschluss an ein-
vorhandenes Gerät
Einbau- und Betriebsanleitung Wilo-Varios PICO-STG
Beiliegendes Netzanschlusskabel (15) montieren.
• Arretierungsknopf des 3-poligen Pumpensteckers
herunterdrücken und den Stecker am Steckeran-
schluss (13) des Regelmoduls anschließen, bis er ein-
rastet (Fig. 4).
Wilo-Connector montieren
• Anschlussleitung von der Spannungsversorgung
trennen.
• Klemmenbelegung (
• Wilo-Connector anschließen und montieren (Fig. 5a
bis 5e).
Pumpe anschließen
• Pumpe erden.
• Wilo-Connector (14) am Anschlusskabel (15)
anschließen, bis er einrastet (Fig. 5f).
Wilo-Connector demontieren
• Anschlussleitung von der Spannungsversorgung
trennen.
• Wilo-Connector mit passendem Schraubendreher
demontieren (Fig. 6).
Die Pumpe kann im Austauschfall direkt an ein vorhan-
denes Pumpenkabel mit 3-poligem Stecker (z.B. Molex)
angeschlossen werden (Fig. 3, Pos. a).
• Anschlussleitung von der Spannungsversorgung
trennen.
• Arretierungsknopf des montierten Steckers herunter-
drücken und den Stecker vom Regelmodul abziehen.
• Klemmenbelegung (PE, N, L) beachten.
• Vorhandenen Stecker des Gerätes am Steckeran-
schluss (13) des Regelmoduls anschließen.
; (PE), N, L) beachten.
