Motorkopf drehen
4
2
1
16
VORSICHT!
Leckagewasser kann das Regelmodul beschädigen.
• Obere Absperrarmatur so ausrichten, dass Leckage-
wasser nicht auf das Regelmodul (5) tropfen kann.
• Obere Absperrarmatur seitlich ausrichten.
• Bei Einbau im Vorlauf offener Anlagen den Sicher-
heitsvorlauf vor der Pumpe abzweigen (EN 12828).
• Alle Schweiß- und Lötarbeiten abschließen.
• Rohrsystem spülen.
Motorkopf (2+5) vor Einbau und Anschließen der Pumpe
drehen.
• Gegebenenfalls Wärmedämmschale abnehmen.
WARNUNG!
Lebensgefahr durch Magnetfeld!
Lebensgefahr für Personen mit medizinischen Implan-
taten durch in der Pumpe verbauten Permanentmag-
neten.
• Rotor niemals herausnehmen.

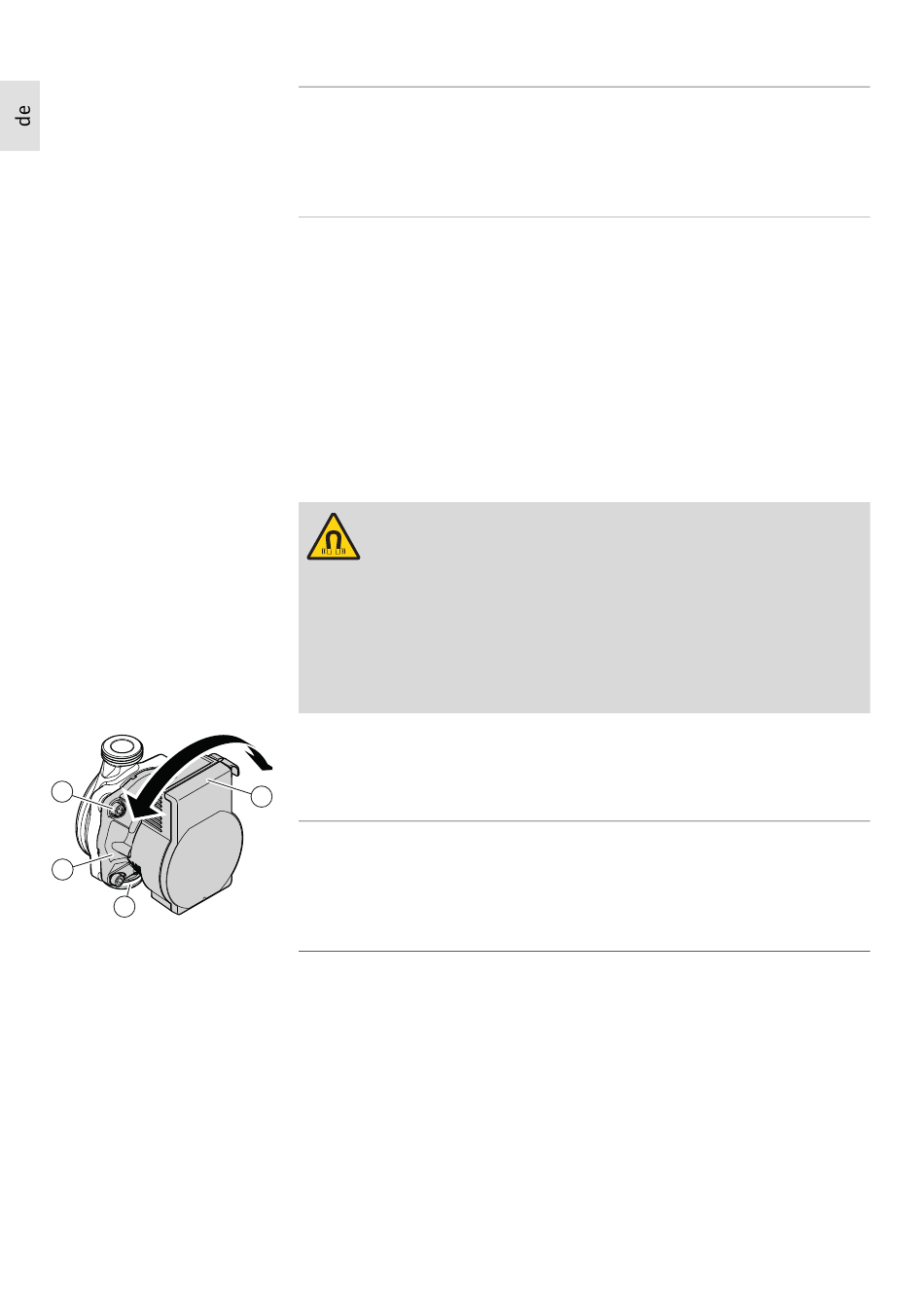

• Motorkopf (2+5) festhalten und
4 Gehäuseschrauben (4) herausschrauben.
5
VORSICHT!
Schäden an der inneren Dichtung führen zu Leckage.
• Motorkopf (2+5) vorsichtig drehen, ohne sie aus
dem Pumpengehäuse (1) herauszuziehen
• Motorkopf (2+5) vorsichtig drehen.
• Zulässige Einbaulage (Fig. 2) und Richtungspfeil auf
dem Pumpengehäuse (1) beachten.
• 4 Gehäuseschrauben (4) festschrauben (4-7,5 Nm).
