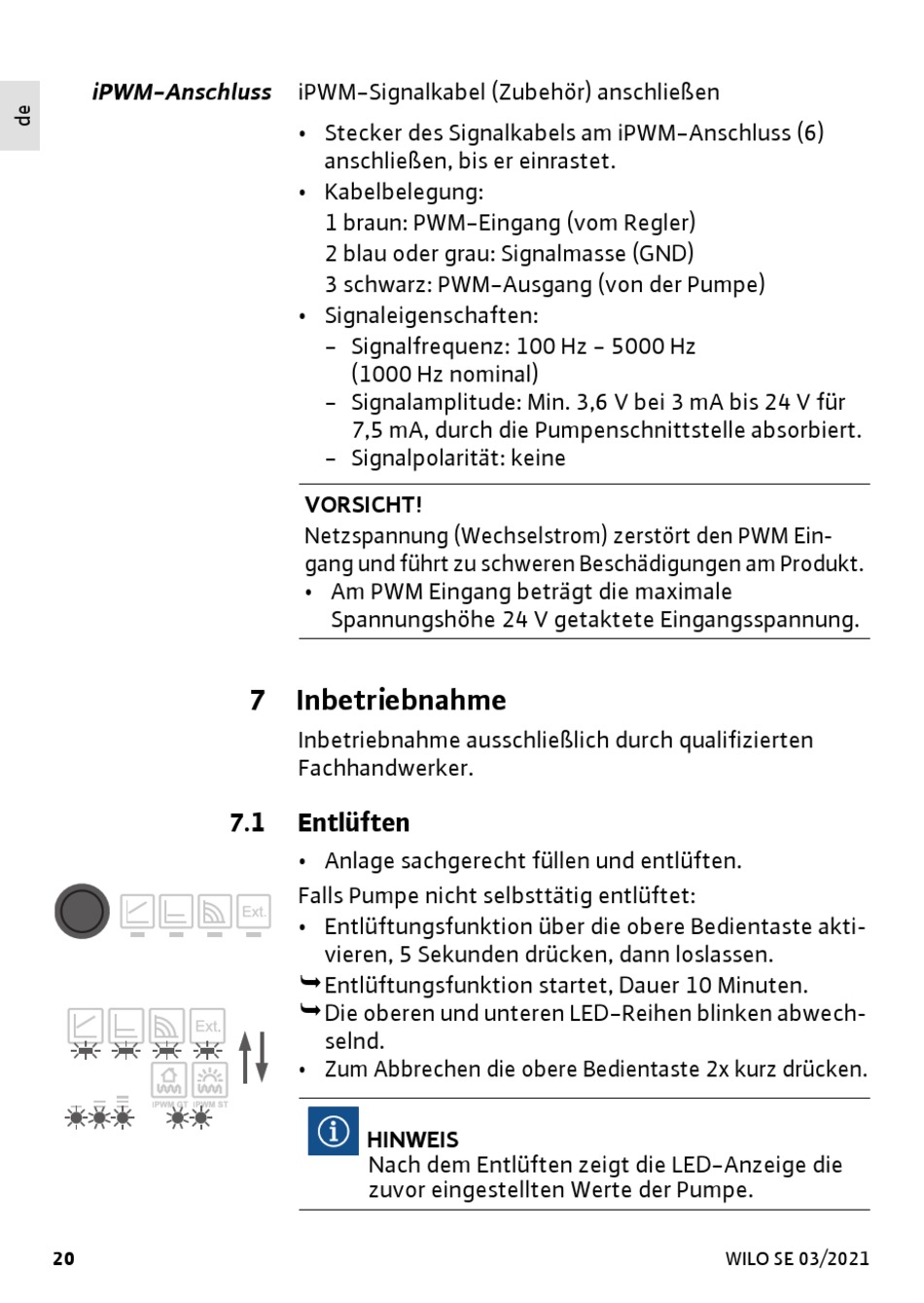

iPWM-Anschluss
20
iPWM-Signalkabel (Zubehör) anschließen
• Stecker des Signalkabels am iPWM-Anschluss (6)
anschließen, bis er einrastet.
• Kabelbelegung:
1 braun: PWM-Eingang (vom Regler)
2 blau oder grau: Signalmasse (GND)
3 schwarz: PWM-Ausgang (von der Pumpe)
• Signaleigenschaften:
- Signalfrequenz: 100 Hz - 5000 Hz
(1000 Hz nominal)
- Signalamplitude: Min. 3,6 V bei 3 mA bis 24 V für
7,5 mA, durch die Pumpenschnittstelle absorbiert.
- Signalpolarität: keine
VORSICHT!
Netzspannung (Wechselstrom) zerstört den PWM Ein-
gang und führt zu schweren Beschädigungen am Produkt.
• Am PWM Eingang beträgt die maximale
Spannungshöhe 24 V getaktete Eingangsspannung.
7 Inbetriebnahme
Inbetriebnahme ausschließlich durch qualifizierten
Fachhandwerker.
7.1 Entlüften
• Anlage sachgerecht füllen und entlüften.
Falls Pumpe nicht selbsttätig entlüftet:
• Entlüftungsfunktion über die obere Bedientaste akti-
vieren, 5 Sekunden drücken, dann loslassen.

Entlüftungsfunktion startet, Dauer 10 Minuten.

Die oberen und unteren LED-Reihen blinken abwech-
selnd.
• Zum Abbrechen die obere Bedientaste 2x kurz drücken.
HINWEIS
Nach dem Entlüften zeigt die LED-Anzeige die
zuvor eingestellten Werte der Pumpe.
