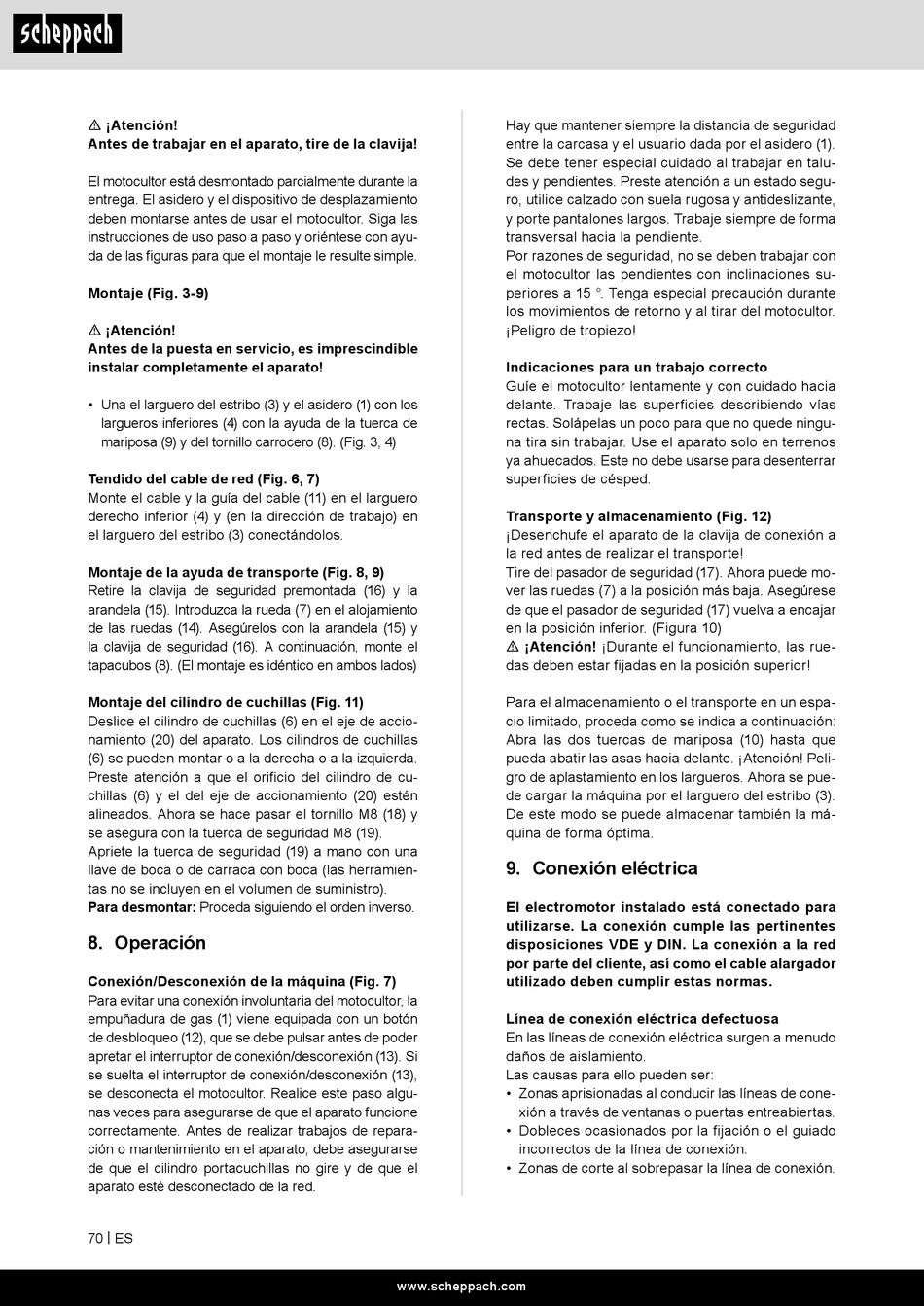

m ¡Atención!
Antes de trabajar en el aparato, tire de la clavija!
El motocultor está desmontado parcialmente durante la
entrega. El asidero y el dispositivo de desplazamiento
deben montarse antes de usar el motocultor. Siga las
instrucciones de uso paso a paso y oriéntese con ayu-
da de las figuras para que el montaje le resulte simple.
Montaje (Fig. 3-9)
m ¡Atención!
Antes de la puesta en servicio, es imprescindible
instalar completamente el aparato!
• Una el larguero del estribo (3) y el asidero (1) con los
largueros inferiores (4) con la ayuda de la tuerca de
mariposa (9) y del tornillo carrocero (8). (Fig. 3, 4)
Tendido del cable de red (Fig. 6, 7)
Monte el cable y la guía del cable (11) en el larguero
derecho inferior (4) y (en la dirección de trabajo) en
el larguero del estribo (3) conectándolos.
Montaje de la ayuda de transporte (Fig. 8, 9)
Retire la clavija de seguridad premontada (16) y la
arandela (15). Introduzca la rueda (7) en el alojamiento
de las ruedas (14). Asegúrelos con la arandela (15) y
la clavija de seguridad (16). A continuación, monte el
tapacubos (8). (El montaje es idéntico en ambos lados)
Montaje del cilindro de cuchillas (Fig. 11)
Deslice el cilindro de cuchillas (6) en el eje de accio-
namiento (20) del aparato. Los cilindros de cuchillas
(6) se pueden montar o a la derecha o a la izquierda.
Preste atención a que el orificio del cilindro de cu-
chillas (6) y el del eje de accionamiento (20) estén
alineados. Ahora se hace pasar el tornillo M8 (18) y
se asegura con la tuerca de seguridad M8 (19).
Apriete la tuerca de seguridad (19) a mano con una
llave de boca o de carraca con boca (las herramien-
tas no se incluyen en el volumen de suministro).
Para desmontar: Proceda siguiendo el orden inverso.
8. Operación
Conexión/Desconexión de la máquina (Fig. 7)
Para evitar una conexión involuntaria del motocultor, la
empuñadura de gas (1) viene equipada con un botón
de desbloqueo (12), que se debe pulsar antes de poder
apretar el interruptor de conexión/desconexión (13). Si
se suelta el interruptor de conexión/desconexión (13),
se desconecta el motocultor. Realice este paso algu-
nas veces para asegurarse de que el aparato funcione
correctamente. Antes de realizar trabajos de repara-
ción o mantenimiento en el aparato, debe asegurarse
de que el cilindro portacuchillas no gire y de que el
aparato esté desconectado de la red.
70 | ES
Hay que mantener siempre la distancia de seguridad
entre la carcasa y el usuario dada por el asidero (1).
Se debe tener especial cuidado al trabajar en talu-
des y pendientes. Preste atención a un estado segu-
ro, utilice calzado con suela rugosa y antideslizante,
y porte pantalones largos. Trabaje siempre de forma
transversal hacia la pendiente.
Por razones de seguridad, no se deben trabajar con
el motocultor las pendientes con inclinaciones su-
periores a 15 °. Tenga especial precaución durante
los movimientos de retorno y al tirar del motocultor.
¡Peligro de tropiezo!
Indicaciones para un trabajo correcto
Guíe el motocultor lentamente y con cuidado hacia
delante. Trabaje las superficies describiendo vías
rectas. Solápelas un poco para que no quede ningu-
na tira sin trabajar. Use el aparato solo en terrenos
ya ahuecados. Este no debe usarse para desenterrar
superficies de césped.
Transporte y almacenamiento (Fig. 12)
¡Desenchufe el aparato de la clavija de conexión a
la red antes de realizar el transporte!
Tire del pasador de seguridad (17). Ahora puede mo-
ver las ruedas (7) a la posición más baja. Asegúrese
de que el pasador de seguridad (17) vuelva a encajar
en la posición inferior. (Figura 10)
m ¡Atención! ¡Durante el funcionamiento, las rue-
das deben estar fijadas en la posición superior!
Para el almacenamiento o el transporte en un espa-
cio limitado, proceda como se indica a continuación:
Abra las dos tuercas de mariposa (10) hasta que
pueda abatir las asas hacia delante. ¡Atención! Peli-
gro de aplastamiento en los largueros. Ahora se pue-
de cargar la máquina por el larguero del estribo (3).
De este modo se puede almacenar también la má-
quina de forma óptima.
9. Conexión eléctrica
El electromotor instalado está conectado para
utilizarse. La conexión cumple las pertinentes
disposiciones VDE y DIN. La conexión a la red
por parte del cliente, así como el cable alargador
utilizado deben cumplir estas normas.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
• Zonas aprisionadas al conducir las líneas de cone-
xión a través de ventanas o puertas entreabiertas.
• Dobleces ocasionados por la fijación o el guiado
incorrectos de la línea de conexión.
• Zonas de corte al sobrepasar la línea de conexión.
