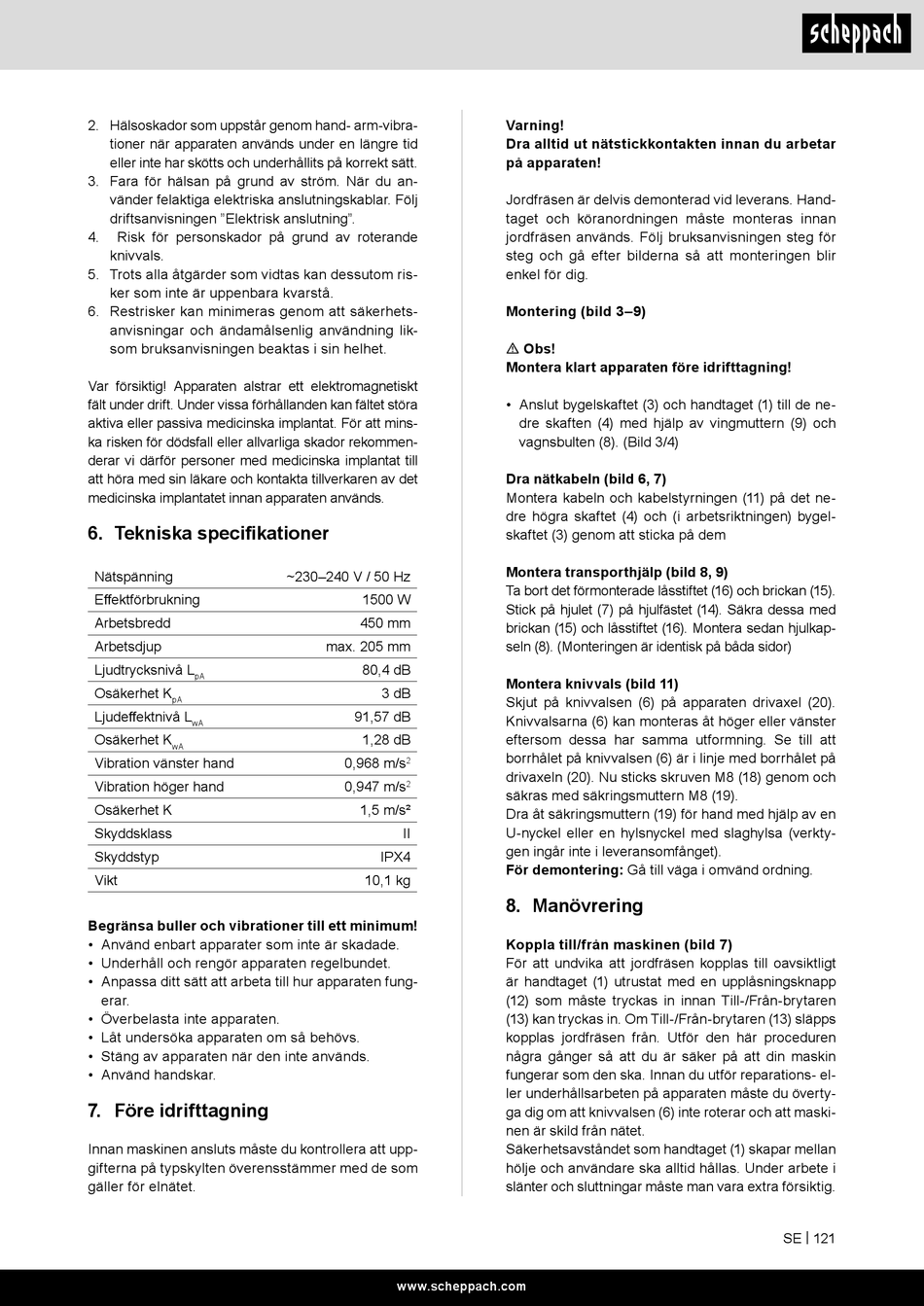

Scheppach MTE460 Originalbetriebsanleitung Seite 121

2. Hälsoskador som uppstår genom hand- arm-vibra-
tioner när apparaten används under en längre tid
eller inte har skötts och underhållits på korrekt sätt.
3. Fara för hälsan på grund av ström. När du an-
vänder felaktiga elektriska anslutningskablar. Följ
driftsanvisningen "Elektrisk anslutning".
4. Risk för personskador på grund av roterande
knivvals.
5. Trots alla åtgärder som vidtas kan dessutom ris-
ker som inte är uppenbara kvarstå.
6. Restrisker kan minimeras genom att säkerhets-
anvisningar och ändamålsenlig användning lik-
som bruksanvisningen beaktas i sin helhet.
Var försiktig! Apparaten alstrar ett elektromagnetiskt
fält under drift. Under vissa förhållanden kan fältet störa
aktiva eller passiva medicinska implantat. För att mins-
ka risken för dödsfall eller allvarliga skador rekommen-
derar vi därför personer med medicinska implantat till
att höra med sin läkare och kontakta tillverkaren av det
medicinska implantatet innan apparaten används.
6. Tekniska specifikationer
Nätspänning
Effektförbrukning
Arbetsbredd
Arbetsdjup
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektnivå L
wA
Osäkerhet K
wA
Vibration vänster hand
Vibration höger hand
Osäkerhet K
Skyddsklass
Skyddstyp
Vikt
Begränsa buller och vibrationer till ett minimum!
• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fung-
erar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Använd handskar.
7. Före idrifttagning
Innan maskinen ansluts måste du kontrollera att upp-
gifterna på typskylten överensstämmer med de som
gäller för elnätet.
~230–240 V / 50 Hz
1500 W
450 mm
max. 205 mm
80,4 dB
3 dB
91,57 dB
1,28 dB
0,968 m/s
2
0,947 m/s
2
1,5 m/s²
II
IPX4
10,1 kg
www.scheppach.com
Varning!
Dra alltid ut nätstickkontakten innan du arbetar
på apparaten!
Jordfräsen är delvis demonterad vid leverans. Hand-
taget och köranordningen måste monteras innan
jordfräsen används. Följ bruksanvisningen steg för
steg och gå efter bilderna så att monteringen blir
enkel för dig.
Montering (bild 3–9)
m Obs!
Montera klart apparaten före idrifttagning!
• Anslut bygelskaftet (3) och handtaget (1) till de ne-
dre skaften (4) med hjälp av vingmuttern (9) och
vagnsbulten (8). (Bild 3/4)
Dra nätkabeln (bild 6, 7)
Montera kabeln och kabelstyrningen (11) på det ne-
dre högra skaftet (4) och (i arbetsriktningen) bygel-
skaftet (3) genom att sticka på dem
Montera transporthjälp (bild 8, 9)
Ta bort det förmonterade låsstiftet (16) och brickan (15).
Stick på hjulet (7) på hjulfästet (14). Säkra dessa med
brickan (15) och låsstiftet (16). Montera sedan hjulkap-
seln (8). (Monteringen är identisk på båda sidor)
Montera knivvals (bild 11)
Skjut på knivvalsen (6) på apparaten drivaxel (20).
Knivvalsarna (6) kan monteras åt höger eller vänster
eftersom dessa har samma utformning. Se till att
borrhålet på knivvalsen (6) är i linje med borrhålet på
drivaxeln (20). Nu sticks skruven M8 (18) genom och
säkras med säkringsmuttern M8 (19).
Dra åt säkringsmuttern (19) för hand med hjälp av en
U-nyckel eller en hylsnyckel med slaghylsa (verkty-
gen ingår inte i leveransomfånget).
För demontering: Gå till väga i omvänd ordning.
8. Manövrering
Koppla till/från maskinen (bild 7)
För att undvika att jordfräsen kopplas till oavsiktligt
är handtaget (1) utrustat med en upplåsningsknapp
(12) som måste tryckas in innan Till-/Från-brytaren
(13) kan tryckas in. Om Till-/Från-brytaren (13) släpps
kopplas jordfräsen från. Utför den här proceduren
några gånger så att du är säker på att din maskin
fungerar som den ska. Innan du utför reparations- el-
ler underhållsarbeten på apparaten måste du överty-
ga dig om att knivvalsen (6) inte roterar och att maski-
nen är skild från nätet.
Säkerhetsavståndet som handtaget (1) skapar mellan
hölje och användare ska alltid hållas. Under arbete i
slänter och sluttningar måste man vara extra försiktig.
