- Seite 1 O3-DIN-ACCESS Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 18.06.2019 Uwe Dils Ersterstellung DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Verdrahtung Ausgänge ................... 20 Ausfallsichere Schlösser (Fail-Save und Fail-Secure) ........20 Verriegelungsstatus und Halter ................20 Ein-Ausgangskonfiguration ..................21 Objektinstanz-Nummern ..................22 LED-Anzeigen ......................23 Spezifikationen ....................... 24 10 Open Source Lizenzierung ..................25 DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022...

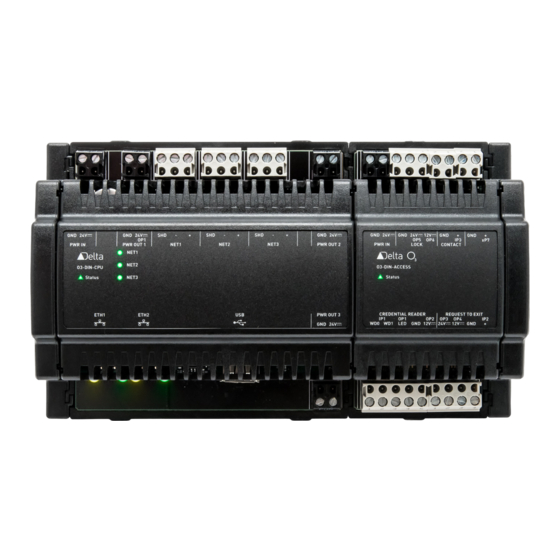

- Seite 4 Allgemeine Informationen Produktbeschreibung Das O3-DIN-ACCESS-Modul ermöglicht die Zutrittskontrolle von einer Tür in eine Richtung. Bei Anschluss an einen BACnet-Raumcontroller mit O3-DIN-CPU im O3-DIN-System bietet dieser eine ferngesteuerte, voll programmierbare Türzugriffskontrolle und erweiterte E/A-Funktionen. Bis zu 24 Zutrittsmodule können an eine O3-DIN-CPU angeschlossen werden, wobei zusätzlich 5 O3-DIN-PWRINJ- Leistungsinjektormodule hinzugefügt werden müssen.
- Seite 5 Wichtige Anmerkungen Das O3-DIN-ACCESS ist kein eigenständiges Produkt. Es ist Bestandteil eines O3-DIN-Systems, das aus einem CPU-Grundgerät und bis zu 4 O3-DIN-Modulen besteht. Wenn die O3-DIN-CPU Firmware aktualisiert wird, werden die ihr zugewiesenen Module automatisch mit aktualisiert. Dieser Prozess stellt sicher, dass die O3-DIN-CPU und die angeschlossenen Module immer kompatibel zueinander bleiben.
- Seite 6 O3-DIN-ACCESS 4.7 und höher 4.11 und höher Die O3-DIN-CPU Firmware Version 4.7 in Verbindung mit dem O3-DIN-ACCESS Module benötigt enteliWEB 4.11 oder höher. Mit dem Feature Verwaltung Firmware in enteliWEB 4.11 oder höher kann man ältere O3-Firmware auf eine neuere Firmwareversion aktualisieren.
- Seite 7 Montage der Module Das Modul muss auf einer horizontalen 35 x 7,5 mm DIN Schiene (TS35) montiert werden. Das Modul sollte nicht auf einer vertikalen DIN-Schiene montiert werden. Delta Controls unterstützt, aber empfiehlt es nicht, ein Modul ohne eine DIN-Schiene zu installieren.
- Seite 8 2. Entriegeln Sie die DIN Schienen Klipse indem Sie die Klipse nach außen ziehen unter Zuhilfenahme eines Schraubenziehers bis Sie ein hörbares Klicken vernehmen. 3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung. DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022...
- Seite 9 Abmessungen Maße Gewicht O3-DIN- ACCESS Anschlussbild Türschloss Tür- Universal Kontakt O3 Bus Anschluss Karteleser DIN-Hutschienen Klemmen DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
- Seite 10 Eingang: 0-5V, 0-10V, 10kOhm Ausgang: 0-10 VDC, 20 mA Adressierung Das O3-DIN-ACCESS Modul muss nicht adressiert werden. Wenn das O3-DIN-System an die Spannungsversorgung angeschlossen wird, weißt die O3-DIN-CPU Einheit automatisch eine Adresse den Modulen zu je nach Position des Moduls auf dem O3 BUS. Wenn über die enteliWEB ein Rücksetzen des Controllers durchgeführt wird, dann werden die internen Adressen basierend auf der Modulposition...
- Seite 11 Zutrittsmodul befindet sich an der 1. Position - AI30s198 Zutrittsmodul befindet sich an der 2. Position - AI30s298 O3-DIN-PWRINJ Zutrittsmodul befindet sich an der 3. Position - AI30s398 Zutrittsmodul befindet sich an der 4. Position - AI30s498 DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
- Seite 12 Verdrahtung Eingänge In diesem Abschnitt wird beschrieben, wie diese Eingänge am O3-DIN-ACCESS-Modul verdrahtet werden: Wiegand Eingänge Normale kontaktbehaftete resistive Eingänge Türkontakte Ausgangsanforderungen (Request to Exit RTE) Die Wiegand-Eingänge des O3-DIN-ACCESS-Moduls unterstützen mehrere Formate, bis zu 200 Bit am gleichen Wiegand-Anschluss.
- Seite 13 Wiegand Geräte mit CAT5E / CAT6-Kabel In der folgenden Tabelle sind die CAT5E / CAT6-Kabelverbindungen zusammengefasst, die zwischen den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und dem Wiegand-Kartenleser hergestellt werden müssen. DATA0 und GND am Wiegand-Gerät müssen mit demselben Adernpaar im CAT5E / CAT6- Kabel verbunden werden.DATA1 und GND am Wiegand-Gerät müssen mit demselben...
- Seite 14 OP3 am Modul liefert 24 VDC bei 450 mA. Ausgangsanforderung In der folgenden Tabelle sind die CAT5E / CAT6-Kabelverbindungen zusammengefasst, die zwischen den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und einem RTE- Gerät (Request to Exit) wie einem Türsensor oder einer Ausgangsanforderungstaste hergestellt werden müssen.
- Seite 15 OP3 ist eine schaltbare Spannungs- versorgung, die per Software angesteuert werden kann. Türkontakte In der folgenden Tabelle sind die Kabelverbindungen zusammengefasst, die zwischen den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und einem Türkontakt hergestellt werden müssen. Modul E/A Türkontakt Schließer (NO) oder Öffner (NC) Gemeinsamer Common (COM) Anschluss oder GND DE-O3-DIN-ACCESS Installationsanleitung.docx...
- Seite 16 Probleme oder Manipulationen an der Verkabelung zu erkennen. Delta Controls unterstützt 4 Arten von überwachten Stromkreisen, die in den folgenden Diagrammen beschrieben werden. Jeder Stromkreis basiert auf 10K Ohm (± 5%) Widerständen. Widerstände sollten am Ende der Leitung (am End-Gerät) und nicht am Zurittsmodul installiert werden.
- Seite 17 Alarmzustand aus. Spannung zwischen Statustext End-Geräte-Status GND und Eingang Kontakt offen inaktiv 1,26 2,00 V Kontakt geschlossen aktiv 0,00 1,26 V Problem offener Offener Stromkreis 2,00 3,30 V Stromkreis DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 17 © Delta Controls Germany 2022...
- Seite 18 Statustext End-Geräte-Status GND und Eingang Kontakt geschlossen inaktiv 1,37 1,93 V Kontakt offen aktiv 1,93 2,48 V Problem offener Offener Stromkreis 2,48 3,30 V Stromkreis Problem Kurzschluss Kurzschluss 0,00 1,37 V DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 18 © Delta Controls Germany 2022...
- Seite 19 Statustext End-Geräte-Status GND und Eingang Kontakt offen inaktiv 1,93 2,48 V Kontakt geschlossen aktiv 1,37 1,93 V Problem offener Offener Stromkreis 2,48 3,30 V Stromkreis Problem Kurzschluss Kurzschluss 0,00 1,37 V DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 19 © Delta Controls Germany 2022...
- Seite 20 Türöffner. Die LED-Ausgabe für den Zutritts-Kartenleser wird im Abschnitt Wiegand- Geräte in dieser Installationsanleitung erläutert. In der folgenden Tabelle sind die Kabelverbindungen zusammengefasst, die zwischen den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und einem Türschloss hergestellt werden müssen. Modul E/A Türschloss 24 V Spannungsversorgung für das Türschloss 12 V Spannungsversorgung für das Türschloss...
- Seite 21 3. Wählen Sie den Objekttyp und geben Sie eine Objektinstanz-Nummer ein. Informationen zum Ermitteln der Objektinstanz-Nummer finden Sie im folgenden Abschnitt Objektinstanz-Nummern. 4. Geben Sie einen Objektnamen in das Feld Objektname ein. 5. Klicken Sie auf Erstellen. DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 21 © Delta Controls Germany 2022...
- Seite 22 = Die zugewiesene Adresse des Power Injektor Moduls durch den Adressschalter des Power Injektor Moduls im Bereich zwischen 2 und 9. m = Die Position des Zutrittsmoduls auf der DIN-Schiene im Bereich von 1 bis 4. Ein AO-Objekt für den ersten Ausgang des dritten O3-DIN-ACCESS-Moduls ist beispielsweise AO1301. DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 22 ©...
- Seite 23 Die MI-Objekte an den mit IP2 und IP3 gekennzeichneten Punkten des O3-DIN-ACCESS- Moduls dienen zur Überwachung von Schaltern mit einem selbstüberwachten oder nicht überwachten Türstatuskontakt und einer Ausgangsanforderung (RTE). Der AD-Wert springt entsprechend des Zustandes. Die MIs ändern den Status, aber der AD-Wert steigt nicht an und fällt nicht ab.
- Seite 24 1 x 24 VDC, 450 mA 1 x 12 VDC, 475 mA • 1 x Universal Ausgang, per Software konfigurierbar für folgende Ausgangstypen: 0-10 VDC, 20 mA max. • Zertifikate / Normen DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 24 © Delta Controls Germany 2022...
- Seite 25 Bitte geben Sie die Modell- und Seriennummer des Produkts zusammen mit einer Zahlungsanweisung an oder einen Scheck über 15 US-Dollar zur Deckung der Kosten für: Delta Controls Inc., Hinweis: Open Source Licensing, 17850 56 Avenue, Surrey, BC V3S 1C7. DE-O3-DIN-ACCESS Installationsanleitung.docx Seite 25 ©...
