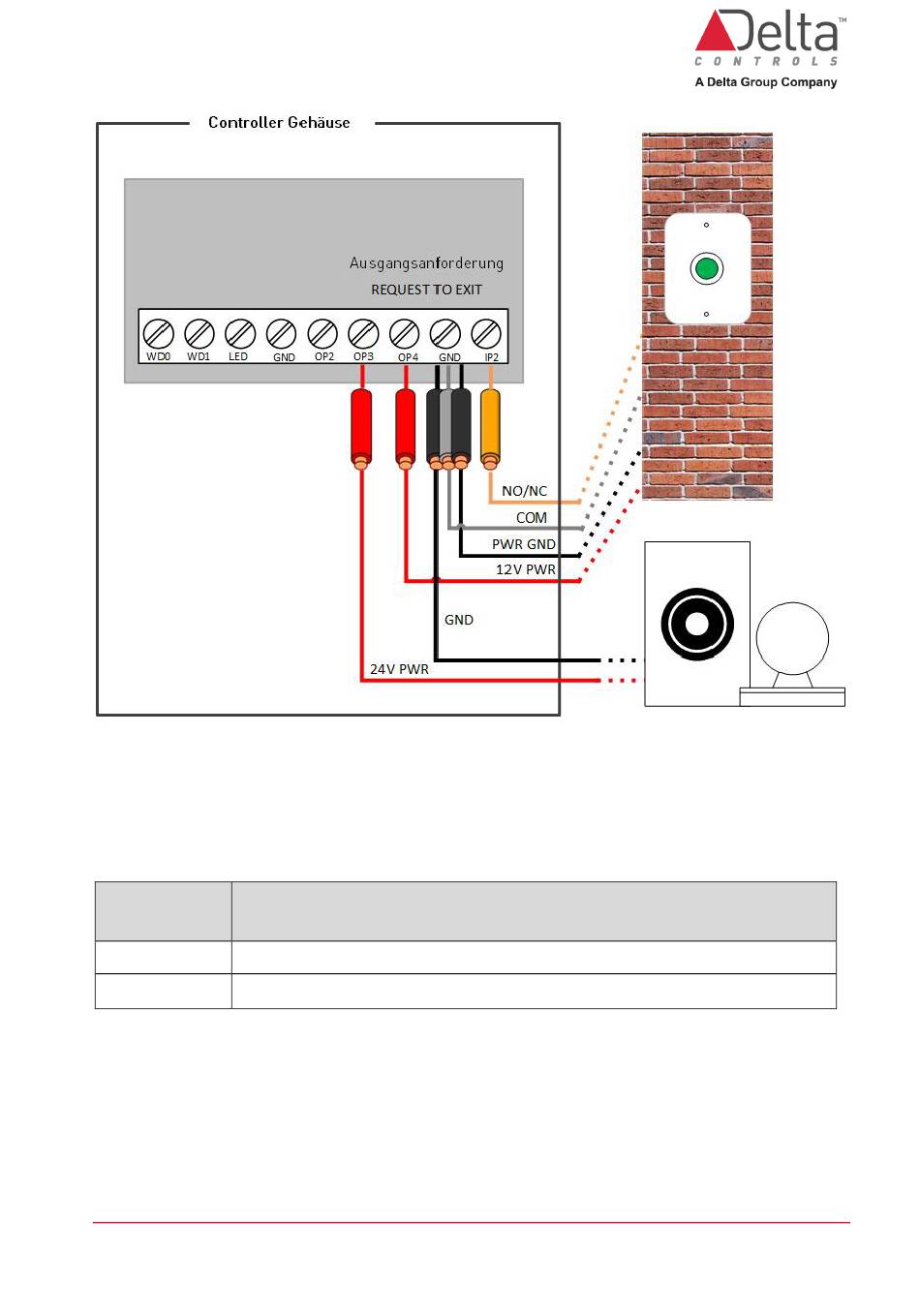

Beispiel für die Verkabelung einer 12 VDC
Ausgangsanforderungs-Taste (RTE) und
einem 24 VDC elektrischen Tür-Halter
(Magnet)
OP3 ist eine schaltbare Spannungs-
versorgung, die per Software angesteuert
werden kann.
5.4
Türkontakte
In der folgenden Tabelle sind die Kabelverbindungen zusammengefasst, die zwischen
den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und einem Türkontakt
hergestellt werden müssen.
Modul E/A
Türkontakt
IP3
Schließer (NO) oder Öffner (NC)
GND
Gemeinsamer Common (COM) Anschluss oder GND
DE-O3-DIN-ACCESS Installationsanleitung.docx
Seite 15
© Delta Controls Germany 2022
