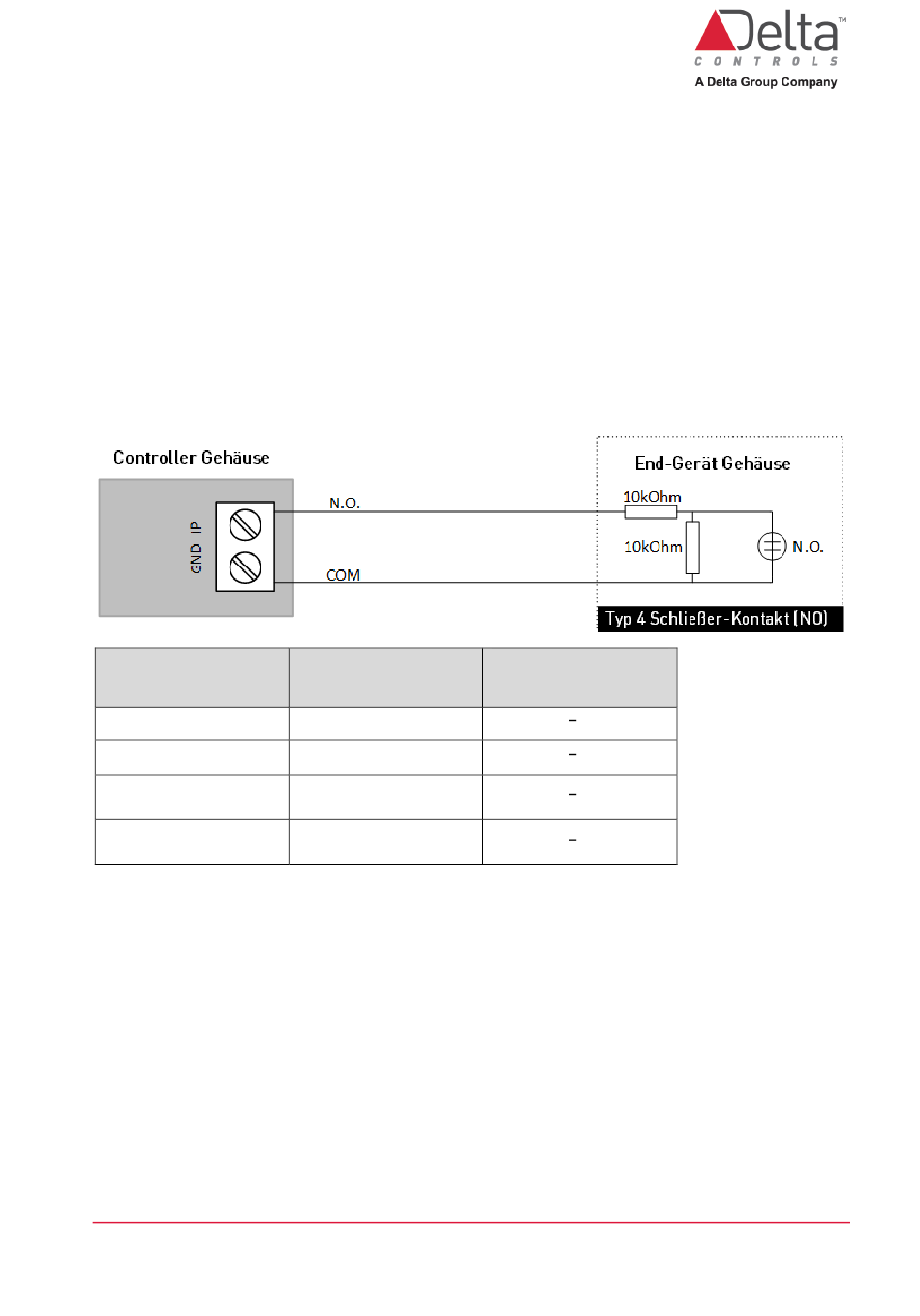

5.5.4 Typ 4 selbstüberwachter Eingang (Schließer-Kontakt NO)
Dieser Stromkreis wird zur Überwachung eines normalerweise offenen Kontakts
verwendet, um auf einen Fehler hinzuweisen, wenn entweder ein Kurzschluss (Kontakt
umgangen) oder ein offener Stromkreis (Kabel unterbrochen) vorliegt.
Dieser überwachte Stromkreis liefert die meisten Rückmeldungen zum Zustand des
Eingangs, zusammen mit Typ 3 für normal geschlossener Kontakt.
Vergewissern Sie sich bei Verwendung eines Stromkreises vom Typ 3 oder 4 und einer
Taste für die Ausgangsanforderung mit einem einpoligen Schalter, dass sich der
10 K Ohm Widerstand am Eingangszweig des Stromkreises befindet, nicht an der
Erdungsseite des Stromkreises oder am Türschloss, wie unten gezeigt.
Der Status und / oder die Ausgangsanforderung funktionieren möglicherweise nicht
ordnungsgemäß.
Statustext
Kontakt offen
Kontakt geschlossen
Problem offener
Stromkreis
Problem Kurzschluss
DE-O3-DIN-ACCESS Installationsanleitung.docx
End-Geräte-Status
inaktiv
aktiv
Offener Stromkreis
Kurzschluss
Spannung zwischen
GND und Eingang
1,93 2,48 V
1,37 1,93 V
2,48 3,30 V
0,00 1,37 V
© Delta Controls Germany 2022
Seite 19
