5.5
Selbstüberwachte Eingänge
Türkontakt-
und
selbstüberwachte
Manipulationen an der Verkabelung zu erkennen.
Delta Controls unterstützt 4 Arten von überwachten Stromkreisen, die in den folgenden
Diagrammen beschrieben werden.
Jeder Stromkreis basiert auf 10K Ohm (± 5%) Widerständen.
Widerstände sollten am Ende der Leitung (am End-Gerät) und nicht am Zurittsmodul
installiert werden.
Durch Platzieren des Stromkreises am Zutrittsmodul wird der Stromkreis nicht sicher
überwacht, da er nur bis zum Punkt der Controller-Verbindung überwacht.
Delta Controls empfiehlt die Verwendung der Typen 3 und 4, wenn die
Eingangsverdrahtung überwacht werden soll, da diese die meisten Informationen zum
Zustand des Eingangsstromkreises (Verdrahtung) liefern.

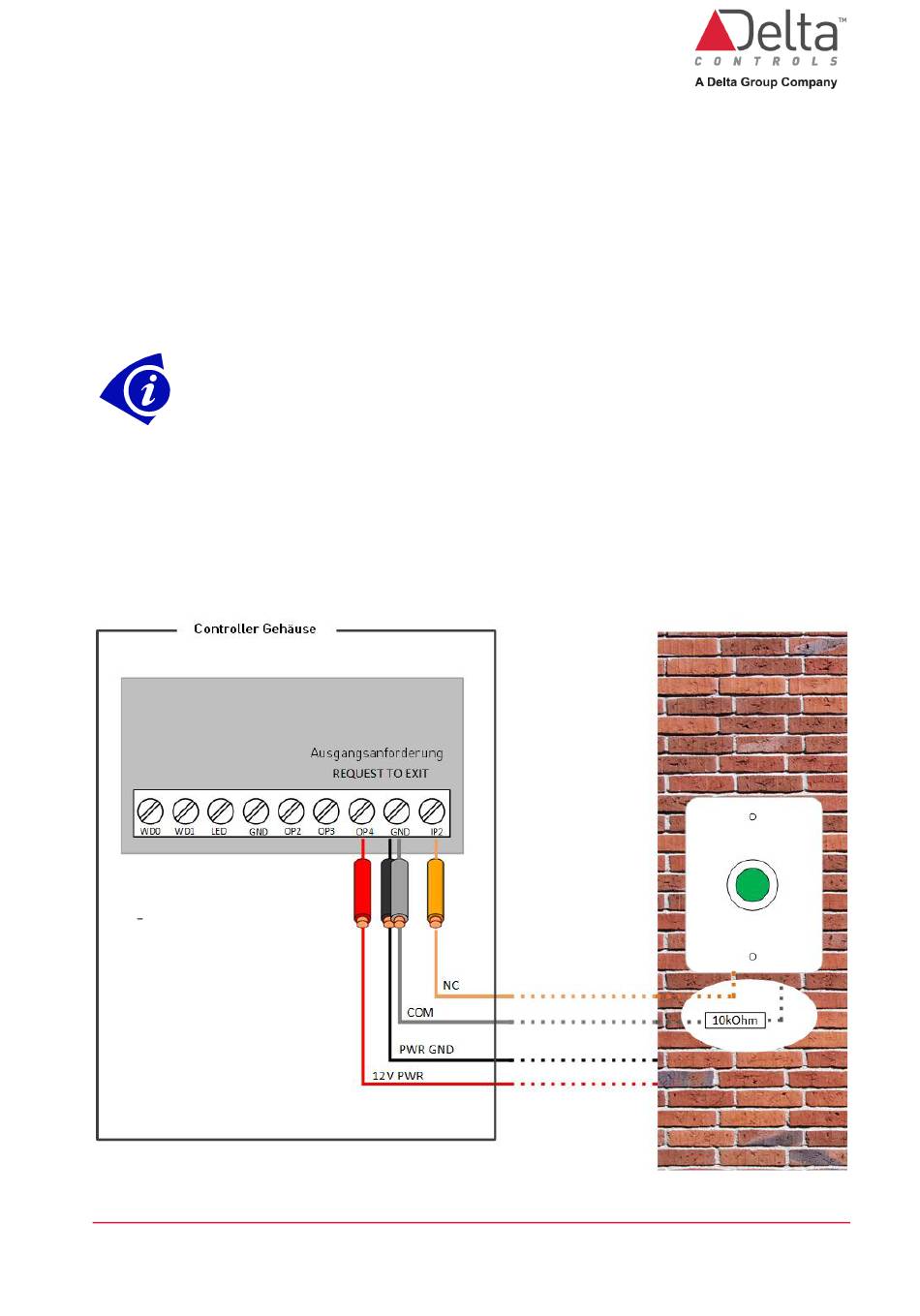

Beispiel für die Verkabelung einer 12 VDC
Ausgangsanforderungs-Taste
(RTE Öffner-Kontakt NC).
Dieses Beispiel verwendet einen Typ 1
überwachten Eingang mit 10 K Ohm
Widerstand an der Taste.
DE-O3-DIN-ACCESS Installationsanleitung.docx
Ausgangsanforderungs-Eingänge
Stromkreise
angeschlossen
können
an
überwachte
werden,
um
Probleme
© Delta Controls Germany 2022
/
oder
Seite 16
