4.1
Verkabelung der Stromversorgung
Bei
ausreichender
O3-Zutrittsmodule über den O3-DIN-CPU-Controller oder das O3-DIN-PWRINJ Modul
mit Spannung versorgt werden.

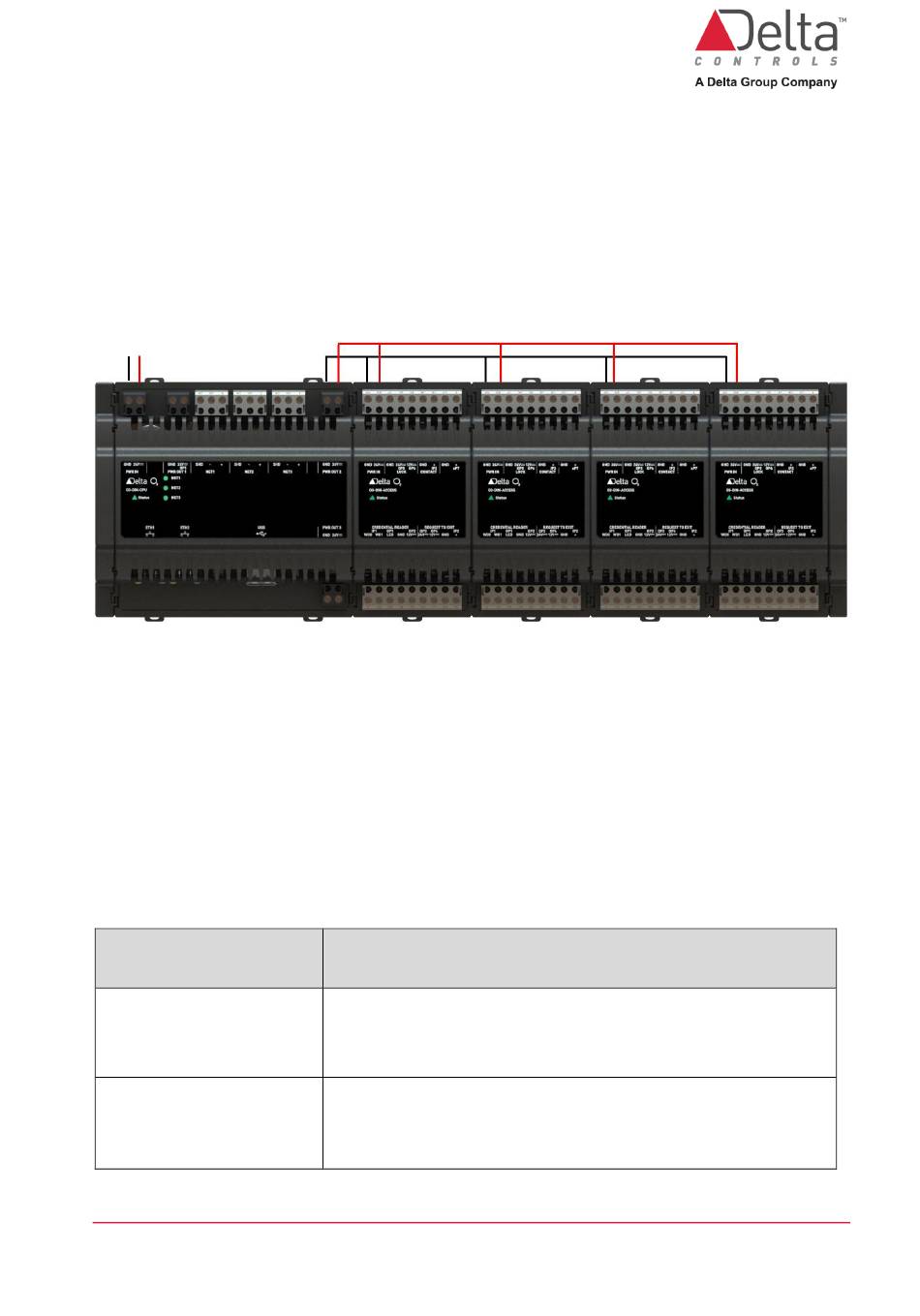

Das folgende Bild zeigt ein Beispiel, in dem der PWR OUT 2 des O3-DIN-CPU-Controllers
mit den Power In-Anschluss der O3-Zutrittsmodule verbunden ist.
Spannungsversorgung für
O3-DIN-CPU
24 VDC, 100W
Die Leistungsaufnahme jedes O3-Zugangsmoduls ohne externe Lasten beträgt 1W.
Der O3-DIN-CPU-Controller kann kombinierte 75 W an den Anschlüssen PWR OUT 2 und
PWR OUT 3 mit einer 24 VDC 100 W Stromversorgung bereitstellen.
4.2
Stromüberwachung
Sie können AI-Objekte erstellen, um die Stromversorgung für jedes Zutrittsmodul zu
überwachen. Das zugehörige AIC-Objekt sollte mit einer Bereichstabelle für 0-36W
eingerichtet werden.
"s" in der folgenden Tabelle steht für die am Adressschalter O3-DIN-PWRINJ
ausgewählte Nummer.
Modulverbindung zu:
O3-DIN-CPU
O3-DIN-PWRINJ
DE-O3-DIN-ACCESS Installationsanleitung.docx
Spannungsversorgung
AI Objekt Instanz
Zutrittsmodul befindet sich an der 1. Position - AI1198
Zutrittsmodul befindet sich an der 2. Position - AI1298
Zutrittsmodul befindet sich an der 3. Position - AI1398
Zutrittsmodul befindet sich an der 4. Position - AI1498
Zutrittsmodul befindet sich an der 1. Position - AI30s198
Zutrittsmodul befindet sich an der 2. Position - AI30s298
Zutrittsmodul befindet sich an der 3. Position - AI30s398
Zutrittsmodul befindet sich an der 4. Position - AI30s498
können
die
angeschlossenen
© Delta Controls Germany 2022
Seite 11
