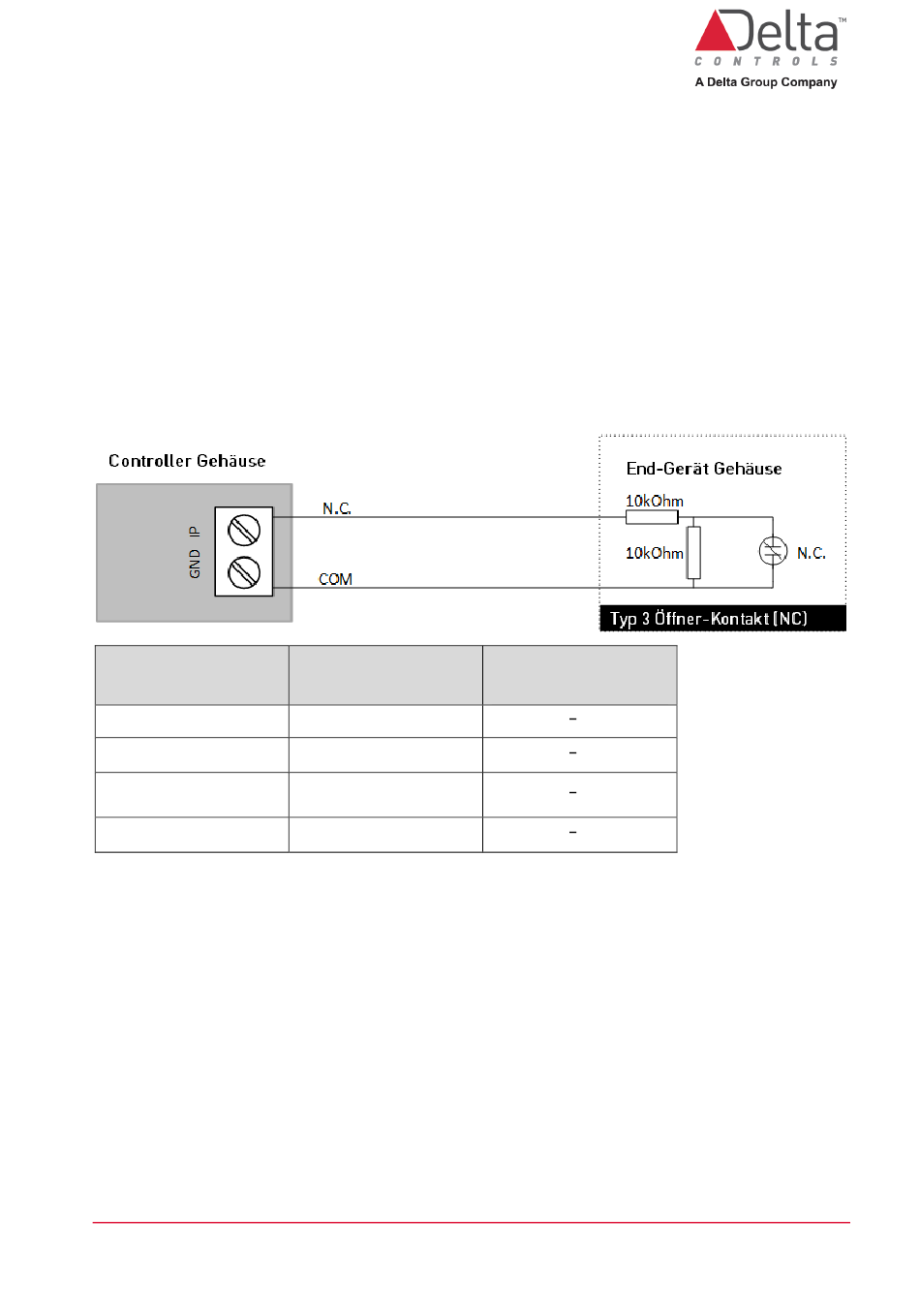

5.5.3 Typ 3 selbstüberwachter Eingang (Öffner-Kontakt NC)
Dieser Stromkreis wird zur Überwachung eines normalerweise geschlossenen Kontakts
verwendet, um Probleme anzuzeigen, wenn entweder ein Kurzschluss (Kontakt
umgangen) oder ein offener Stromkreis (Kabel unterbrochen) vorliegt.
Dieser überwachte Stromkreis liefert die meisten Rückmeldungen zum Zustand des
Eingangs, zusammen mit Typ 4 für normal offener Kontakt (NO).
Vergewissern Sie sich bei Verwendung eines Stromkreises vom Typ 3 oder 4 und einer
Taste für die Ausgangsanforderung mit einem einpoligen Schalter, dass sich der
10 K Ohm Widerstand am Eingangszweig des Stromkreises befindet, nicht an der
Erdungsseite des Stromkreises oder am Türschloss, wie unten gezeigt.
Der Status und / oder die Ausgangsanforderung funktionieren möglicherweise nicht
ordnungsgemäß.
Statustext
Kontakt geschlossen
Kontakt offen
Problem offener
Stromkreis
Problem Kurzschluss
DE-O3-DIN-ACCESS Installationsanleitung.docx
End-Geräte-Status
inaktiv
aktiv
Offener Stromkreis
Kurzschluss
Spannung zwischen
GND und Eingang
1,37 1,93 V
1,93 2,48 V
2,48 3,30 V
0,00 1,37 V
