Sie sollten die Verdrahtungs- und Kabeltypspezifikationen des von Ihnen verwendeten
Kartenleser-Herstellers befolgen.
Die Stromversorgung für den Kartenleser (12VDC oder 24VDC) erfolgt über ein
Schaltnetzteil am O3-DIN-ACCESS-Modul.
Der Netzschalter ist softwaregesteuert und standardmäßig eingeschaltet.
-
OP2 am Modul liefert 12 VDC bei 300 mA.
-
OP3 am Modul liefert 24 VDC bei 450 mA.
5.3
Ausgangsanforderung

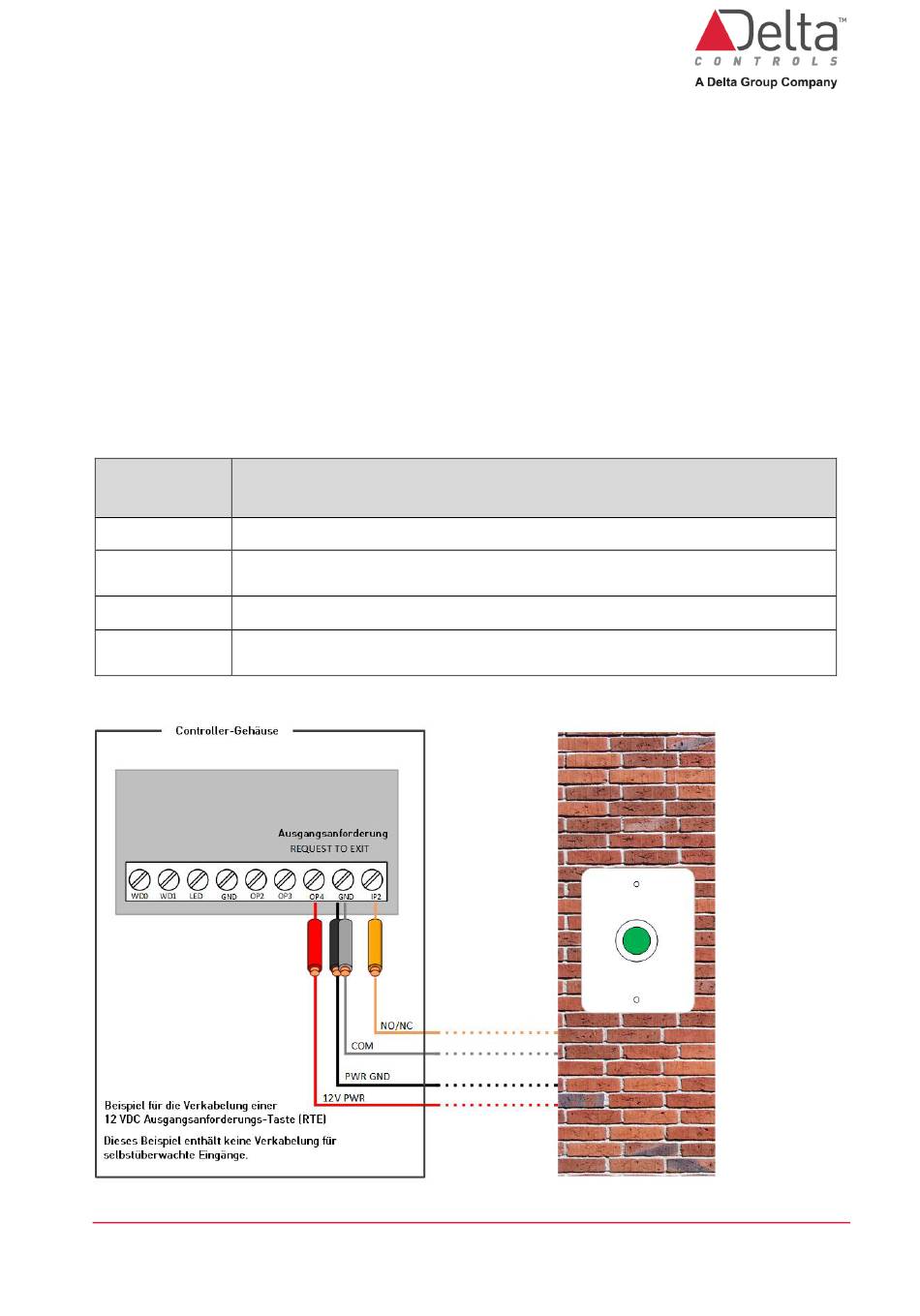

In der folgenden Tabelle sind die CAT5E / CAT6-Kabelverbindungen zusammengefasst,
die zwischen den entsprechenden Punkten des O3-DIN-ACCESS-Moduls und einem RTE-
Gerät (Request to Exit) wie einem Türsensor oder einer Ausgangsanforderungstaste
hergestellt werden müssen.
Modul E/A
RTE Gerät
IP2
Schließer (NO) oder Öffner (NC)
Gemeinsamer (COM) Anschluss
GND
Erdungskabel des Netzteils
OP4
12V Spannungsversorgung
Kann verwendet werden, um ein zusätzliches 24VDC-RTE-Gerät mit Strom zu
OP3
versorgen.
