- Seite 1 O3-DIN-4F4xP Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 24.05.2019 Rahil Hussain Ersterstellung 29.05.2019 Uwe Dils Open Source Lizenzierung hinzugefügt DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Abmessungen ......................8 Anschlussbild ......................8 Adressierung ......................10 Ein- Ausgangskonfiguration ................... 10 Objektinstanz-Nummern ..................10 Stromziehender Ausgang 1-10V ................12 LED-Anzeigen ......................12 Spezifikationen ....................... 12 Open Source Lizenzierung ..................13 DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022... -
Seite 4: Allgemeine Informationen

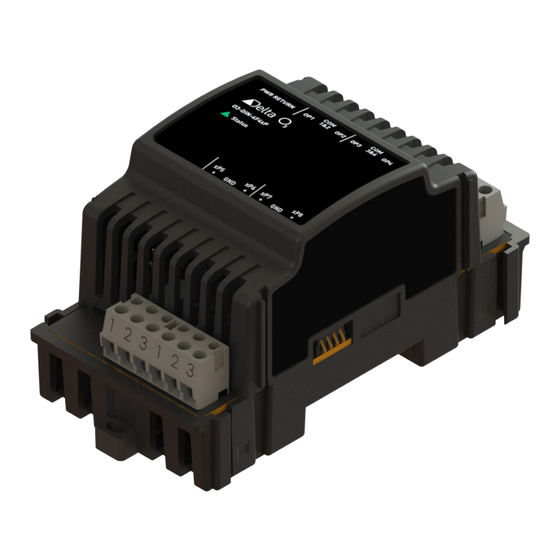

Allgemeine Informationen Produktbeschreibung Das O3-DIN-4F4xP E/A-Modul stellt 4 universelle Datenpunkte und 4 FET- Binärausgänge zur Verfügung. Als ein Teil des O3-DIN-Systems kann das E/A- Modul softwareseitig konfiguriert werden, um die genaue Kombination an Ein- und/oder Ausgängen für eine Anwendung zu erhalten. -
Seite 5: Software/ Firmware Kompatibilität
Module automatisch mit aktualisiert. Dieser Prozess stellt sicher, dass die O3-DIN-CPU und die an der CPU angeschlossenen Module immer kompatibel bleiben. Die Flash Loader Software kann für das O3-System nicht verwendet werden! DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 5 © Delta Controls Germany 2022... -
Seite 6: Sicherheitshinweise
Montage der Module Das Modul muss auf einer horizontalen 35 x 7,5 mm DIN Schiene (TS35) montiert werden. Das Modul sollte nicht auf einer vertikalen DIN-Schiene montiert werden. Delta Controls unterstützt, aber empfiehlt es nicht, ein Modul ohne eine DIN-Schiene zu installieren. -
Seite 7: Demontage Der Module
2. Entriegeln Sie die DIN Schienen Klipse indem Sie die Klipse nach außen ziehen unter Zuhilfenahme eines Schraubenziehers bis Sie ein hörbares Klicken vernehmen. 3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung. DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 7 © Delta Controls Germany 2022... -
Seite 8: Abmessungen
Abmessungen Maße Gewicht O3-DIN-4F4xP Anschlussbild Spannungs- FET-Binär Ausgänge Versorgung O3 Bus Anschluss DIN-Hutschienen Universelle E/A Klemmen DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 8 © Delta Controls Germany 2022... - Seite 9 Das Modul O3-DIN-4F4xP kann bis zu 4 Verbraucher mit geschalteter Spannung versorgen. Als Stromquelle für die Verbraucher kann entweder 24 VAC oder 24 VDC verwendet werden. Über die PWR-Return Klemmen des Moduls O3-DIN-4F4xP kann eine einzige Stromversorgung in das Modul eingespeist und von den verschiedenen Ausgabegeräten gemeinsam genutzt werden.
-
Seite 10: Adressierung
Adressierung Das O3-DIN-4F4xP E/A-Modul muss nicht adressiert werden. Wenn das O3-DIN-System an die Spannungsversorgung angeschlossen wird, weißt die O3-DIN-CPU Einheit automatisch eine Adresse den Modulen zu je nach Position des Moduls auf dem O3 BUS. Wenn über die enteliWEB ein Rücksetzen des Controllers durchgeführt wird, dann werden die internen Adressen basierend auf der Modulposition... - Seite 11 Beispiel für O3-DIN-CPU: Ein Analog-Ausgang-Objekt (AO) des fünften E/A auf dem dritten Modul (O3-DIN-4F4xP) hat die Instanz-Nummer 1305 und somit die Objektinstanz-Nummer AO1305. m = 1 für das 1. Modul m = 2 für das 2. Modul m = 3 für das 3. Modul m = 4 für das 1.
-
Seite 12: Stromziehender Ausgang 1-10V
- Normal-Beschaltung 0-10V DC, max. 20 mA (stromliefernd) - Spezial-Beschaltung 1-10V DC, max. 10 mA (stromziehend) FET-Binär-Ausgänge Bis zu 4 binäre FET-Ausgänge 24V AC oder DC max. 0,5A pro Ausgang (kurzschlussgeschützt) Zertifikate / Normen DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022... -
Seite 13: Open Source Lizenzierung
Bitte geben Sie die Modell- und Seriennummer des Produkts zusammen mit einer Zahlungsanweisung an oder einen Scheck über 15 US-Dollar zur Deckung der Kosten für: Delta Controls Inc., Hinweis: Open Source Licensing, 17850 56 Avenue, Surrey, BC V3S 1C7. DE-O3-DIN-4F4xP Installationsanleitung.docx Seite 13 ©...
