- Seite 1 O3-DIN-CPU Installationsanleitung Grundlage: O3-DIN-CPU Installation Guide (R1.4)
- Seite 2 Seite 11 und 12 Kapitel 5.1 und 5.2 eingefügt 23.05.2019 Uwe Dils Seite 5 Kapitel 1.3 Module hinzugefügt 29.05.2019 Uwe Dils Open Source Lizenzierung hinzugefügt 13.01.2022 Uwe Dils Update aus kanadischem Dokument Version 1.4 DE-O3-DIN-CPU Installationsanleitung.docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Netzwerkeinstellungen konfigurieren ..............18 Zugriff auf den Embedded Webserver ..............18 IP-Einstellungen konfigurieren ................19 Absicherung des Netzwerks ................20 Adressierung ......................21 LED-Anzeigen ......................21 Open Source Lizenzierung ..................22 DE-O3-DIN-CPU Installationsanleitung.docx Seite 3 © Delta Controls Germany 2022...
- Seite 4 BACnet IP, BACnet/Ethernet, BACnet/SC* * BACnet/SC verfügbar ab Firmware Version 4.9 und später RS-485 (NET1, NET2, NET3) BACnet MS/TP Baudrate: max. 76800bps (Standardeinstellung) Max. 16 MS/TP Controller pro O3-DIN-CPU Delta Delta LINKnet Baudrate: max. 76800bps (Standardeinstellung) Max. 12 LINKnet Stats*, ADM oder DFM Geräte pro...
- Seite 5 Passiv 2 Wege, kurzer Bereich Module Bis zu 12 I/O Module (IO / SMI / DALI) * Bis zu 24 Access Module (Zutrittskontrolle)* Max. 24 Module pro O3-DIN-CPU* * Diese Zahlen setzen die Verwendung von Power-Injektor- Erweiterungsmodulen voraus Umgebungsbedingungen -30 - 55 °C...

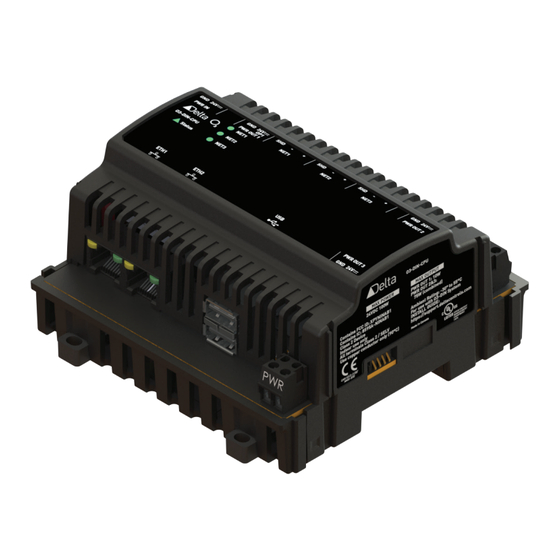

- Seite 6 Als ein Teil des O3-DIN-Systems fungiert die O3-DIN-CPU als systemeigener BACnet® Building Controller. Die O3-DIN-CPU unterstützt mehrere Kommunikation Standards wie BACnet/IP, BACnet über Ethernet, BACnet MS/TP und Delta LINKnet. Die O3-DIN-CPU ist der Automation Engine und verfügt über einen eigenen Speicher und externe Kommunikationsschnittstellen sowie über...
- Seite 7 O3-DIN-PWRINJ Installationsanleitung O3-HUB Installationsanleitung Release Notes für passende Firmware Software/ Firmware Kompatibilität Die Firmware der O3-DIN-Module befindet sich auf der O3-DIN-CPU. Die Tabelle listet die O3 Module auf und deren Komptabilität mit den O3-DIN-CPU Firmware Versionen. O3-DIN-CPU Firmware enteliWEB Version O3 Module Komptabilität...
- Seite 8 Module automatisch mit aktualisiert. Dieser Prozess stellt sicher, dass die O3-DIN-CPU und die an der CPU angeschlossenen Module immer kompatibel bleiben. Wenn ein Modul an eine O3-DIN-CPU angeschlossen ist, auf der eine ältere Firmware ausgeführt wird, wird die Modul-Firmware automatisch auf die ältere Version herabgestuft.
- Seite 9 Abmessungen Frontansicht Seitenansicht Gewicht O3-DIN-CPU DE-O3-DIN-CPU Installationsanleitung.docx Seite 9 © Delta Controls Germany 2022...
- Seite 10 Bringen Sie weder ein O3-DIN Modul an noch entfernen Sie es, während das System noch an der Spannungsversorgung angeschlossen ist. Installieren Sie die O3-DIN-Module nur auf der rechten Seite der O3-DIN-CPU, an der sich keine Status LED-Anzeige befindet. Montage der Module Das Modul muss auf einer horizontalen 35 x 7,5 mm DIN-Schiene (TS35) montiert werden.
- Seite 11 Klipse Richtung Modul schieben bis sie wieder in die Position zurückschnappen. 5. Installieren Sie die mitgelieferten Endkappen, um die freiliegenden Steckverbinder zu schützen. 6. Schließen Sie das O3-DIN-System wieder an die Spannungsversorgung an. DE-O3-DIN-CPU Installationsanleitung.docx Seite 11 © Delta Controls Germany 2022...
- Seite 12 2. Entriegeln Sie die DIN-Schienen Klipse, indem Sie die Klipse nach außen ziehen unter Zuhilfenahme eines Schraubenziehers bis Sie ein hörbares Klicken vernehmen. 3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung. DE-O3-DIN-CPU Installationsanleitung.docx Seite 12 © Delta Controls Germany 2022...
- Seite 13 24 VDC Klemmen nicht abschaltbar Die O3-DIN-CPU versorgt direkt bis zu 4 weitere Module mit Spannung über den O3-BUS. Durch Einsatz des Power Injektor Modules (O3-DIN-PWRINJ) kann die Anzahl der E/A-Module auf bis zu 12 Module erhöht werden. Einschalten PWR OUT 1 PWR OUT 1 ist ein geschalteter Ausgang.
- Seite 14 - RS485 Anschluss mittels dem BACnet MS/TP- oder dem Delta LINKnet Protokoll Für detailliertere Informationen wird auf die Delta Installationsrichtlinien verwiesen. Empfohlene Konfiguration NET-Anschlüsse Der O3-DIN-CPU Controller hat 3 RS-485 Netzwerk-Anschlüsse. Die Tabelle zeigt die empfohlenen Subnetzwerk-Kombinationen, die an diesen Anschlüssen eingerichtet werden können.
- Seite 15 Controller beinhalten, benötigen einen Repeater (z.B. RPT-768). LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von weniger als 30m brauchen keinen Abschlusswiderstand. Fortlaufende Abschirmung bei Knoten Fortlaufende Abschirmung bei Knoten mit mit integriertem Schirmanschluss (SHD) V3-Geräten DE-O3-DIN-CPU Installationsanleitung.docx Seite 15 © Delta Controls Germany 2022...
- Seite 16 Injektoren und 5 Hubs, 4 Power-Injektoren und 4 Hubs usw. verwenden. Jeder Power-Injektor kann bis zu 4 Module unterstützen, solange die Gesamtzahl der von der O3-DIN-CPU gesteuerten E/A-Module 12 nicht überschreitet und die Gesamtzahl der von der O3-DIN-CPU gesteuerten Zutrittsmodule nicht 24 überschreitet und die Gesamtzahl der Module 24 nicht überschreitet.
- Seite 17 5.3.4 Daisy-Chaining mehrerer Controller Über den ETH2-Netzwerkport können Sie bis zu 30 O3-DIN-CPU-Controller in Reihe schalten. Die Controller sind mit einem Bypass-Schalter ausgestattet, sodass bei einem Stromausfall eines Controllers der nächste Controller in der Kette weiterhin Daten empfängt. Ein 100 m (330 ft) langes Netzwerk kann bis zu drei Fehlerpunkte in der Mitte des Netzwerks aufweisen, bevor die Signalqualität merklich beeinträchtigt wird.
- Seite 18 Zugriff auf den Embedded Webserver Der einfachste Weg, um auf den Embedded Webserver zuzugreifen, besteht darin, Ihren PC oder Laptop direkt an einen der Ethernet-Ports der O3-DIN-CPU anzuschließen. Diese Methode wird bevorzugt, da der Controller eine bekannte Standard-IP hat. Sie können aber auch über ein Netzwerk auf den Embedded Webserver zugreifen.
- Seite 19 • Wenn Sie dem Controller eine statische IP-Adresse zuweisen möchten, verschieben Sie den Schieberegler DHCP aktiviert in die Aus-Position und geben Sie Werte für IP-Adresse, Subnetzmaske und Standard- Gateway ein. Klicken Sie auf Speichern. DE-O3-DIN-CPU Installationsanleitung.docx Seite 19 © Delta Controls Germany 2022...
- Seite 20 Absicherung des Netzwerks Die O3-DIN-CPU verfügt über folgende TCP/UDP-Ports: Beschreibung Port Embedded Webserver Verbindung 5353 mDNS Verbindung 47808 BACnet/IP Verbindung zum entfernten Standort via BBMD Dynamischer Port für BACnet Secure Connect Um diese Ports zu schließen, deaktivieren Sie BACnet/IP. So deaktivieren Sie BACnet/IP: Melden Sie sich beim eingebetteten Webserver an.
- Seite 21 Adressierung Wenn die O3-DIN-CPU zum ersten Mal in Betrieb genommen wird und einem Netzwerk angeschlossen ist wird ihr eine beliebige Adresse im 4.1 Millionen Bereich zugewiesen. Zum Beispiel 4.159.240. Sie können die BACnet-Adresse entweder über enteliWEB oder den eingebetteten Webserver ändern.
- Seite 22 Bitte geben Sie die Modell- und Seriennummer des Produkts zusammen mit einer Zahlungsanweisung an oder einen Scheck über 15 US-Dollar zur Deckung der Kosten für: Delta Controls Inc., Hinweis: Open Source Licensing, 17850 56 Avenue, Surrey, BC V3S 1C7. DE-O3-DIN-CPU Installationsanleitung.docx Seite 22 ©...
