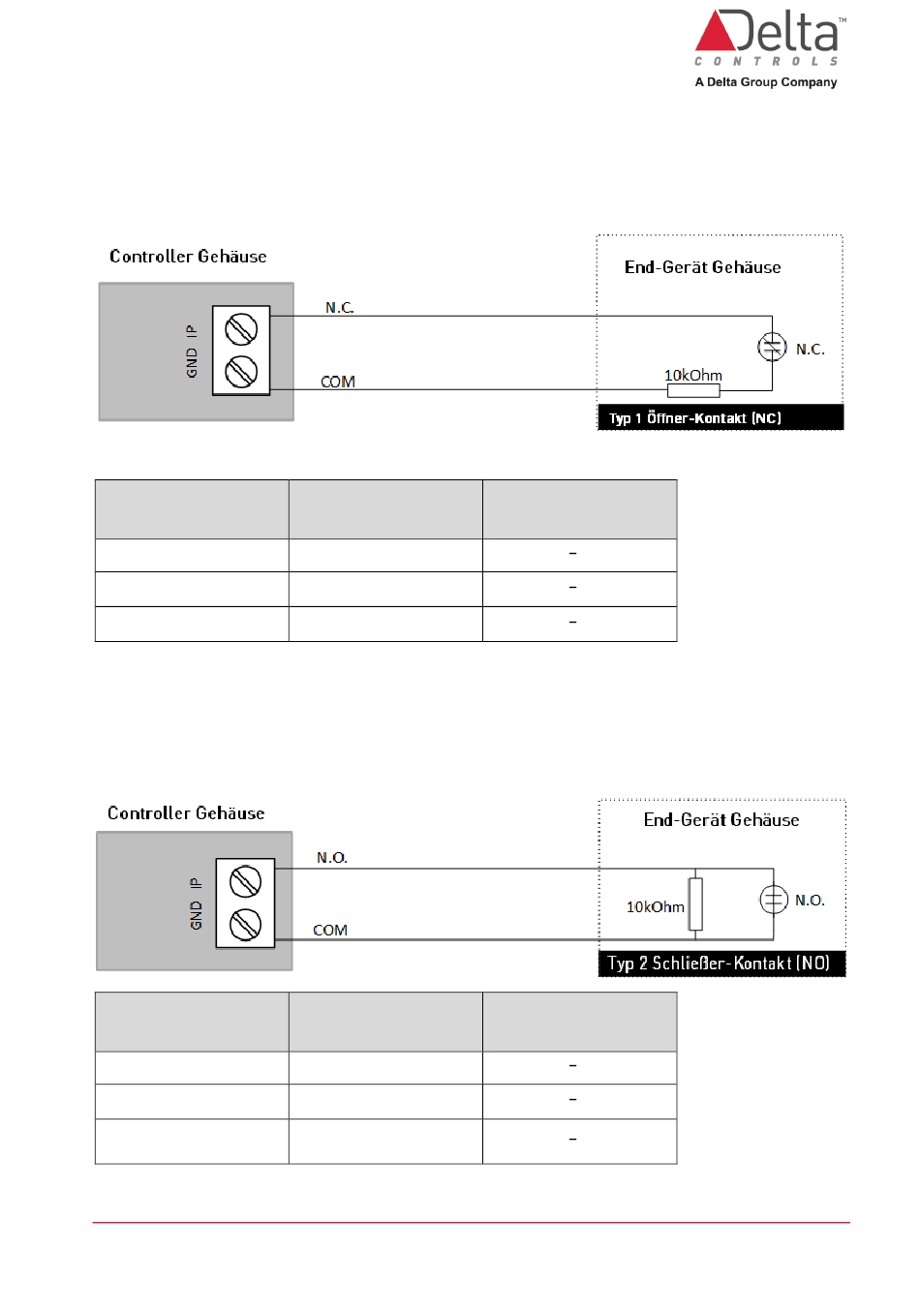

5.5.1 Typ 1 selbstüberwachter Eingang (Öffner-Kontakt NC)
Dieser überwachte Stromkreis wird zur Überwachung eines Öffner-Kontakts verwendet
und gibt ein Fehlersignal aus, wenn der Stromkreis kurzgeschlossen wurde (Kontakt
überbrückt). Es gibt keine Fehleranzeige für einen unterbrochenen Stromkreis
(Kabelbruch), aber es wird ein Alarmzustand ausgelöst.
Statustext
Kontakt geschlossen
Kontakt offen
Problem Kurzschluss
5.5.2 Typ 2 selbstüberwachter Eingang (Schließer-Kontakt NO)
Dieser Stromkreis wird zur Überwachung eines normalerweise offenen Kontakts
verwendet, um auf einen Fehler hinzuweisen, wenn ein offener Stromkreis vorliegt
(Kabel unterbrochen). Ein Kurzschluss (Kontakt überbrückt) zeigt keine Störung an, löst
jedoch einen Alarmzustand aus.
Statustext
Kontakt offen
Kontakt geschlossen
Problem offener
Stromkreis
DE-O3-DIN-ACCESS Installationsanleitung.docx
End-Geräte-Status
inaktiv
aktiv
Problem
End-Geräte-Status
inaktiv
aktiv
Offener Stromkreis
Spannung zwischen
GND und Eingang
1,26 2,00 V
2,00 3,30 V
0,00 1,26 V
Spannung zwischen
GND und Eingang
1,26 2,00 V
0,00 1,26 V
2,00 3,30 V
© Delta Controls Germany 2022
Seite 17
