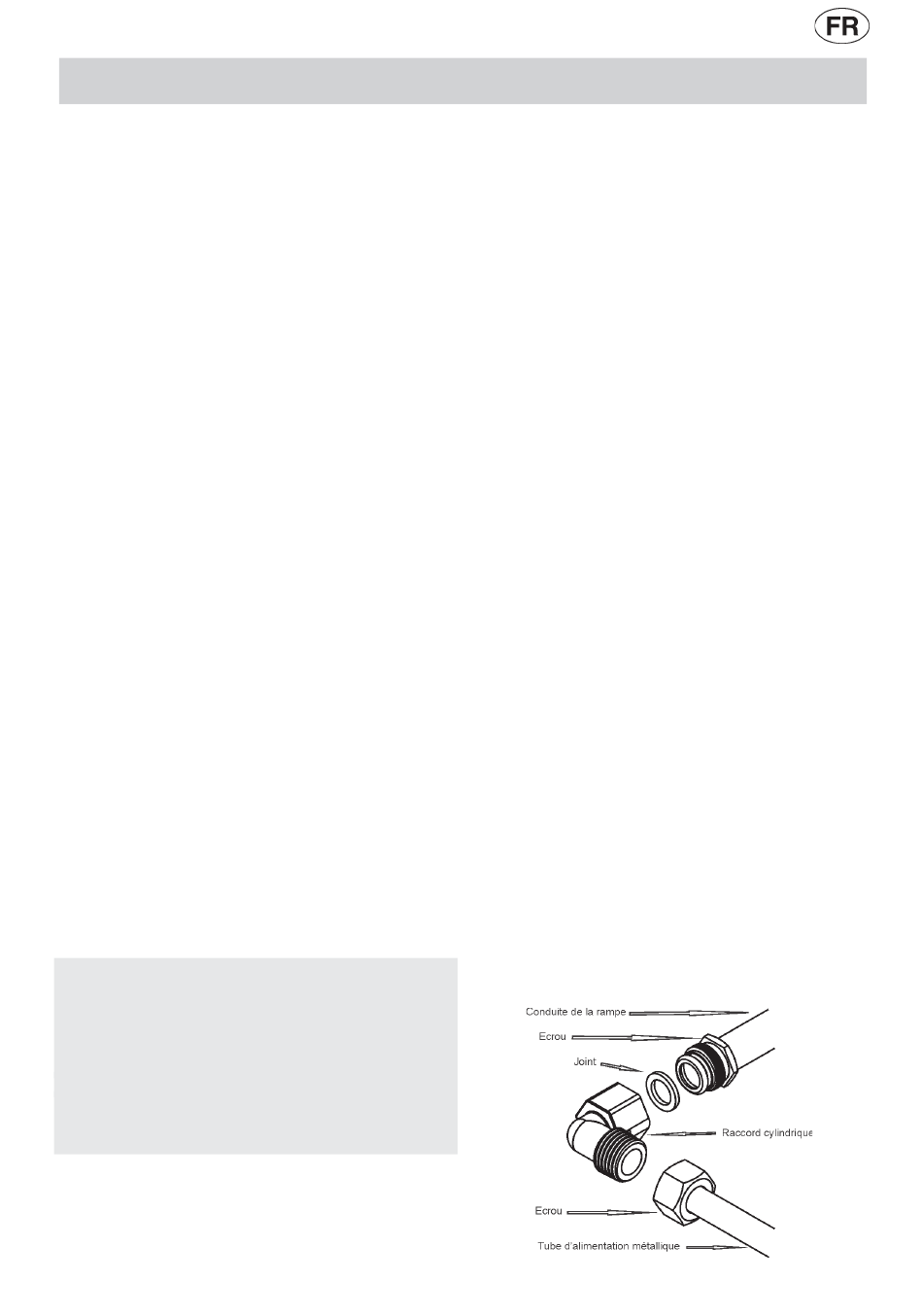

une ouverture pour l'encastrement ayant les dimen-
sions exprimées en millimètres indiquées dans les
fi g. 9, en veillant à respecter les distances critiques
entre la table, les parois latérales, postérieure et
supérieure (voir fi g. 9 et la distance minimale re-
présentée sur la fi g. 9/A).
L'appareil doit fi gurer en classe 3 et il est donc
soumis à toutes les prescriptions prévues par
les normes correspondantes.
4) FIXATION DE LA TABLE DE CUISSON
La table est équipée d'une garniture spéciale pour
éviter toute infi ltration de liquide dans le meuble.
Pour appliquer correctement cette garniture, prière
de s'en tenir scrupuleusement à ce qui est spécifi é
ci-après:
- détacher les bandes de la garniture de leur sup-
port en veillant à ce que la protection transparente
reste fi xée à la garniture.
- Renverser la table de cuisson et positionner cor-
rectement la garniture "E" (fi g. 10) sous le bord de
la table, de manière à ce que le côté externe de gar-
niture coïncide parfaitement avec le bord périmétral
externe de la table. Les extrémités des bandes doi-
vent coïncider sans se chevaucher.
- Faire adhérer la garniture à la table de cuisson, de
manière uniforme et sûre, en la pressant avec les
doigts, puis retirer la bande de protection en papier
de la garniture et positionner la table dans le trou
pratiqué sur le plan de travail.
- Couper avec précaution le bord excès de stuc "E"
avec un outil "F" (fi g 10/B).
- Bloquer au moyen des brides "S", en ayant soin
d'enfi ler la partie saillante dans la fente "H" réalisée
sur le fond et en serrant la vis "F" jusqu'à ce que la
bride ne bloque plus la table de cuisson sur le plan
de travail (voir fi g. 10/A).
- Il est nécessaire d'éviter le contact accidentel avec
le fond de surchauff e de la fraise-mère, pendant le
fonctionnement, de mettre une insertion en bois,
fi xée par des vis, à une distance minimum de 70
millimètres du dessus (voir la fi g. 9).
IMPORTANT: pour une installation parfaite, le
réglage ou la transformation de la plaque de cu-
isson pour l'emploi d'autres types de gaz, il est
nécessaire de faire appel à un INSTALLATEUR
QUALIFIÉ: le non respect de cette consigne en-
traîne l'annulation de la garantie.
ATTENTION: ne pas poser le verre directement
sur le meuble, mais le fond de la table de cuis-
son.
INSTALLATION
PRESCRIPTIONS IMPORTANTES
Avis à l'installateur: les parois latérales ne doi-
vent pas dépasser la hauteur de la table de cu-
isson. Le panneau arrière et les surfaces adja-
centes entourant la table de cuisson doivent
résister à un température de 90 °C.
Le collant qui fi xe le revêtement plastique au
meuble doit résister à une température d'au
moins 150 °C pour éviter que le revêtement se
décolle.
L'installation de l'appareil doit être eff ectuée
conformément aux normes en vigueur.
Cet appareil n'est pas relié à un dispositif d'év-
acuation des produits de la combustion. Il faut
donc le raccorder dans le respect des normes
d'installation ci-avant. Faites très attention aux
dispositions applicables en matière d'aération.
5) AERATION DE LA PIECE
Le local où est installé l'appareil doit être ventilé en
permanence pour garantir le bon fonctionnement de
l'appareil. La quantité d'air nécessaire est celle uti-
lisée par la combustion des gaz et par la ventilation
de la pièce dont le volume devra être au moins de
20 m3 L'aération naturelle directe doit être assurée
par des ouvertures permanentes d'une section mi-
nimum de
100 cm2 (voir fi g. 3) aménagées sur les parois ex-
térieures de la pièce. Il ne doit pas être possible
d'obstruer ces ouvertures.
L'aération indirecte est également admise en prél-
evant l'air d'un local adjacent. Dans ce cas respecter
formellement les normes en vigueur.
ATTENTION: si les brûleurs de la table de cuisson
sont dépourvus du thermocouple de sécurité, l'ou-
verture de ventilation doit avoir une surface minima-
le de 200 cm2.
