BEDIENUNGSANLEITUNG Opus 100

Sie haben sich für das drahtlose System Opus 100 von beyerdynamic entschieden. Vielen
Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme aufmerksam durch.
Das Opus 100 arbeitet mit einer Festfrequenz im VHF-Frequenzbereich 174 - 236 MHz bzw. im
UHF-Frequenzbereich 798 - 862 MHz.
1. Diversity-Empfänger NE 100
1.1

Bedien- und Kontrollelemente

Vorderseite

On/Mute Antenna A Antenna B
O
pus
NE 100 V VHF Receiver
(1) (2)

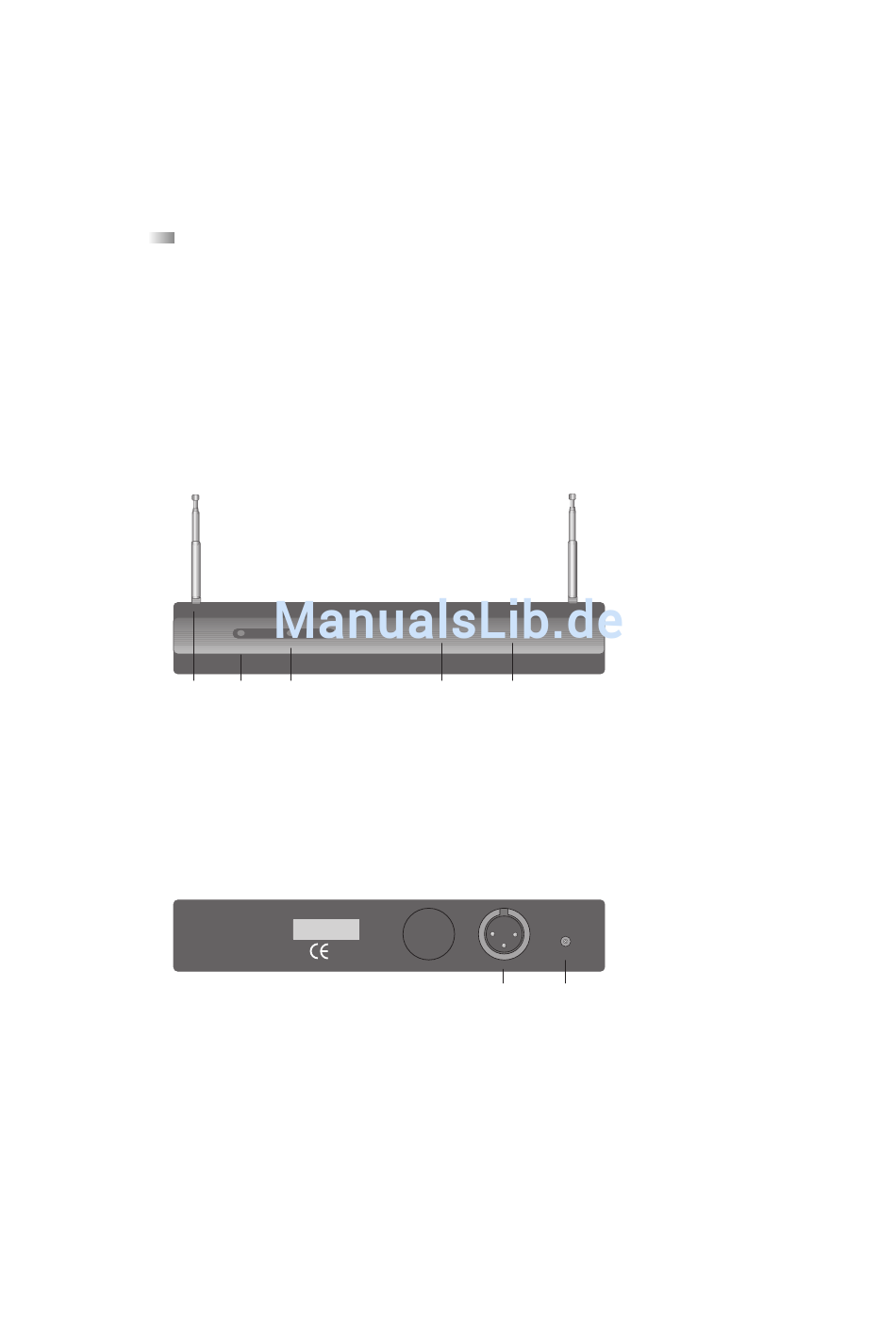

(1) Teleskopantennen (fest montiert)
(2) Betriebskontroll-/Mute-LED (On/Mute)
(3) Diversity-LEDs A/B (Antenna A Antenna B)
(4) Regler für Rauschsperre (Squelch)
(5) Regler für Ausgangspegel für symm. Ausgangssignal (3-pol. XLR)
Rückseite
))))
beyerdynamic
Wireless Stage Systems
(6) NF-Anschlußbuchse, 3-pol. XLR, symm. Ausgangssignal
(7) DC-Anschluß für Steckernetzteil
4
Squelch
min max
(3) (4)
xxx,xxx MHZ
Made in EC
Out Level
min max
beyerdynamic))))
(5)
12V AC/DC
Output
(6) (7)
