BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION

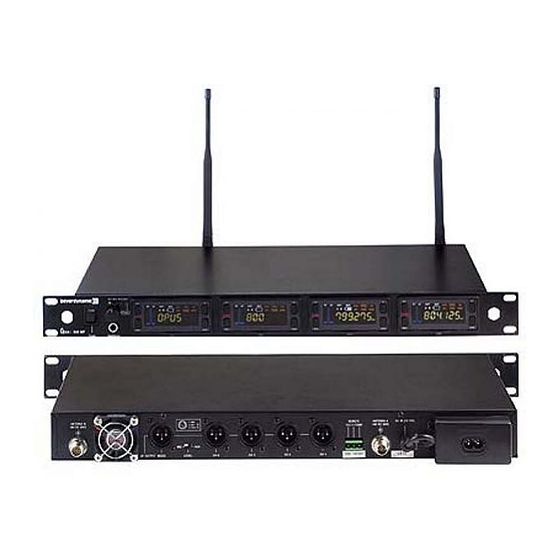

Opus 800
Drahtloses UHF-System
Wireless UHF System
Système sans fil UHF
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beyerdynamic Opus 800

  • Seite 2: Inhaltsverzeichnis

    Konformitätserklärung ....Seite 76 OPERATING INSTRUCTIONS Opus 800 Opus 800 MF Main Frame / NE 800 Diversity Receiver ....Page 28 ZAS 800 Antenna Splitter .
  • Seite 3: Bedienungsanleitung Opus 800

    BEDIENUNGSANLEITUNG OPUS 800 Sie haben sich für das drahtlose Mikrofonsystem Opus 800 in modularer Bauweise ent- schieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch. Wichtig: •...
  • Seite 4: Antennen Anschließen

    Antennen anschließen Schließen Sie die Antennen an die TNC-Buchsen (9) und (18) an und richten Sie sie nach schräg außen aus (60° Winkel). Für den Diversity-Betrieb müssen unbedingt beide Antennen angeschlossen sein! Eine Aus- werteelektronik schaltet geräuschlos das Signal mit dem jeweils besseren Antennensignal auf den Ausgang.
  • Seite 5: Squelchpegel Ablesen Und Einstellen

    1.4.3 Frequenzgruppe, Kanal • Ist „G/CH“ ausgewählt, können Sie die Frequenzgruppe und den Kanal ablesen bzw. ein- stellen. • Drücken Sie einmal die „Group“-Taste und die Zahl über „Group“ fängt an zu blinken. Mit der „Group“-Taste können Sie nun eine andere vorprogrammierte Gruppe anwählen. Drücken Sie die „Menu“-Taste, um die Einstellung zu bestätigen.
  • Seite 6: Name Eingeben

    1.4.6 Mute • Ist „VOL“ ausgewählt, können Sie ablesen, ob der Empfänger stummgeschaltet ist oder nicht. • Mit der „Group“ oder „Scan“-Taste können Sie den Empfänger stummschalten (MUTE) bzw. die Stummschaltung deaktivieren (ON). 1.4.7 Name eingeben • Ist „NAME“ ausgewählt, können Sie einen gespeicherten Namen ablesen bzw. einen neuen eingeben.
  • Seite 7: Frequenzübertragung Auf Sender (Act-Funktion)

    • Bei Steuerung über PC erscheint im Display „ON“ und eine Zahl. Diese Zahl wird als Adresse des Empfängers bezeichnet. Werden die Empfängermodule ohne PC betrieben, erscheint im Display „OFF“ und die Adresse des Empfangsmoduls. • Zum Einstellen bzw. Ändern der Adresse drücken Sie die „Group“ oder „Scan“-Taste. Zum Speichern der ausgewählten Adresse drücken Sie die „Menu“-Taste.
  • Seite 8: Anschließen Und Aufstellen Abgesetzter Antennen

    Anschließen und Aufstellen abgesetzter Antennen Bei Mehrkanalanlagen empfehlen wir das UHF-Antennenset AD 707 A/B bestehend aus Antennen, Kabel, Antennenverstärker und Befestigungsvorrichtung. 1. Schließen Sie die Empfangsantennen an den entsprechenden Antenneneingängen an und stellen Sie die Antennen rechts und links auf. Durch eine leichte Neigung oder senkrechte Anordnung von oben nach unten kann der Diversity-Empfang manchmal verbessert wer- den.
  • Seite 9: Antennensplitter Zas 800

    Antennensplitter ZAS 800 1.7.1 Bedienelemente und Funktionen (1) Netzschalter und Betriebsanzeige. Wenn das Gerät eingeschaltet ist, leuchtet die rote Anzeige. (2) Ausgänge zum Anschluss der Empfänger (3) DC-Anschluß für das 12 Volt DC-Netzteil (4) Antennenanschlüsse A/B. DC-Out: 8 V/170 mA (5) Befestigungswinkel für Montage in ein 19"...
  • Seite 10: Allgemeine Hinweise

    wenden. Zur Montage der Antennen auf der Vorderseite ist der Befestigungswinkel FB-30 optional erhältlich. 3. Verbinden Sie die Empfänger NE 800 mit dem Antennensplitter ZAS 800 mit den mitgelie- ferten Kabeln. 4. Schließen Sie das Steckernetzteil am DC-Anschluß (3) an und verbinden Sie es mit einer Steckdose.
  • Seite 11: Anschluss An Einen Pc

    Anschluss an einen PC Der Opus 800 MF verfügt über einen Netzwerkanschluss (9) mit je einer IN- und OUT- Buchse. Für den Betrieb mehrerer Empfänger mit einem PC müssen die Empfänger zunächst folgendermaßen miteinander verbunden werden. • Verbinden Sie die OUT-Buchse des ersten Empfängers (RX 1) mit der IN-Buchse des zweiten Empfängers (RX 2), die OUT-Buchse des zweiten Empfängers (RX 2) mit der IN-Buchse des...
  • Seite 12: Bedienelemente

    Handsender SDM 860 / SDM 869 / SEM 881 Bedienelemente (1) Korb: Schützt die Kapsel und verhindert Poppgeräusche. (2) Gehäuse (3) LC-Display (4) Batteriefach (2 x 1,5 V Batterien) (5) Abschraubbarer Batteriefachdeckel (6) Der Ein-/Ausschalter befindet sich am Senderboden. 2.2 Einlegen der Batterie 1.
  • Seite 13: Batteriestatus

    2. „Group“ & „Channel“: Wenn beide Anzeigen im Display erscheinen, bedeutet das, daß Sie im Moment die im Empfänger vorprogrammierten Frequenzen benutzen. 3. „Channel“: Wird im Display nur „Channel“ angezeigt, bedeutet das, daß Sie eine eigene Frequenz benutzen. (Eine solche Frequenz kann nur über die Opus 800 Software programmiert werden.) 2.4 Batteriestatus •...
  • Seite 14: Einstellen Der Empfindlichkeit

    Einstellen der Empfindlichkeit Handsender SDM 860 / 869 • Der Empfindlichkeitsschalter (7) befindet sich unterhalb des Mikrofonkopfes. Zum Einstellen der Empfindlichkeit schrauben Sie den gesamten Mikrofonkopf mit dem obe- ren Schaft in Pfeilrichtung ab. • Achten Sie beim Abnehmen des Mikrofonkopfes darauf, daß...
  • Seite 15: Taschensender Ts 800

    Taschensender TS 800 Bedienelemente NF-Eingangsbuchse, 4-pol. Anschluß für Mikrofone (Lavalier oder Headsets). Es gibt 5 verschiedene Anschlußbelegungen (siehe Kapitel 3.5 NF-Anschlußbelegung). Ein-/Ausschalter (Ein = Schalter in „On“-Position; Aus = Schalter in „Off“-Position). Schalten Sie den Sender immer aus, wenn Sie ihn nicht benutzen. Batterieanzeige zeigt den Einschalt- und Batteriestatus an.
  • Seite 16: Einlegen Der Batterien

    So entfernen Sie den Gürtelclip Einlegen der Batterien 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach nach unten und klappen Sie den Deckel auf. Entnehmen Sie die Batterien. Siehe Abb. 1. 2. Legen Sie zwei 1,5 V Batterien polungsrichtig in das Batteriefach. Siehe Abb. 2. Schließen Sie den Batteriefachdeckel wieder.
  • Seite 17: Einpegelung Des Senders

    Inbetriebnahme 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach nach unten und klappen Sie den Deckel auf, um den GT/MT-Schalter (10) und die Eingangs- empfindlichkeit (8) einzustellen. 2. Stellen Sie sicher, daß Sender und Empfänger auf derselben Frequenz arbeiten. 3.
  • Seite 18: Nf-Anschlußbelegung

    NF-Anschlußbelegung 2-adrige Elektret-Kondensator-Mikrofonkapsel z.B. MCE 5.18, MCE 10.18, MCE 60.18 3-adrige Elektret-Kondensator-Mikrofonkapsel z.B. Opus 54.18, Opus 55.18, Opus 56.18, MCE 7.18 Dynamisches Mikrofon Elektrische Gitarre Line-Eingang (Impedanz 8 Ohm, Absenkung 10 dB)
  • Seite 19: Ausschalten Des Taschensenders

    2. „Group“ & „Channel“: Wenn beide Anzeigen im Display erscheinen, bedeutet das, daß Sie im Moment die im Empfänger vorprogrammierten Frequenzen benutzen. 3. „Channel“: Wird im Display nur „Channel“ angezeigt, daß Sie eine eigene Frequenz benutzen. (Eine solche Frequenz kann nur über die Opus 800 Software programmiert wer- den.) 3.7 Batteriestatus •...
  • Seite 20: Hinweise Für Alle Sender

    Hinweise für alle Sender Batteriewechsel • Schalten Sie den Sender vor dem Batteriewechsel unbedingt aus. • Wenn Sie den Sender für Wochen oder Monate nicht benutzen, entfernen Sie bitte Akku/ Batterie aus dem Sender. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile zerfressen.
  • Seite 21: Tips Gegen Rückkopplungen

    Tips gegen Rückkopplungen Rückkopplungen treten dann auf, wenn Sie sich mit dem Mikrofon zu nahe am Lautsprecher befinden. Wir empfehlen: • Nehmen Sie die Lautstärke der PA-Anlage zurück. • Gehen Sie vom Lautsprecher weg. • Drehen Sie das Mikrofon vom Lautsprecher weg. Fehlercheckliste Diversity-Empfänger NE 800 Fehler...
  • Seite 22: Hand- Und Taschensender

    Hinweis für die Bundesrepublik Deutschland: Genehmigungen zum Betreiben eines drahtlosen Mikrofonsystems erteilt die für den Wohn- sitz des Antragstellers zuständige Regulierungsbehörde für Telekommunikation und Post. Die Komponenten des Opus 800 Systems sind gemäß Richtlinie R&TTE 99/5/EEC wie folgt zuge- lassen: Opus TS 800...
  • Seite 23: Komponenten

    850 - 874 MHz........Best.-Nr. 471.135 Opus 800 MF dito, jedoch 740 - 764 MHz ......Best.-Nr. 471.143 Opus 800 MF dito, jedoch 774 - 798 MHz .
  • Seite 24: Zubehör - Optional

    Software zur Steuerung des Opus 800 Systems über PC, inkl. Verbindungskabel und ACT-Bus zum Anschluß an Opus 800 MF (für max. 64 Kanäle NE 800 B oder C) ..Best.-Nr. 467.065 Taschensender TS 800 (M) Mikrofone Opus 54.18...
  • Seite 25: Technische Daten

    Technische Daten Diversityempfänger NE 800 Funktionsprinzip ....True - Diversity - Empfänger (UHF) Frequenzbereich....740 - 764 MHz 774 - 798 MHz 798 - 822 MHz 850 - 874 MHz...
  • Seite 26: Antennensplitter Zas 800

    Abmessungen (mit Mikrofonkopf). . . Länge: 230 mm (SDM 860, SDM 860 M, SDM 869) Länge: 245 mm (SEM 881) Schaftø: 38 mm (SDM 860, SDM 860 M, SDM 869, SEM 881) Kapselø: 51 mm (SDM 860, SDM 860 M, SDM 869) Kapselø: 52 mm (SEM 881) Gewicht .
  • Seite 76 Tel. +49 (0 )71 31 / 6 17-0 Tel. +1 (631) 293-3200 Tel. +44 (0)1444 / 258 258 Fax +49 (0 )71 31 / 617-224 Fax +1 (631) 293-3288 Fax +44 (0)1444 / 258 444 info@beyerdynamic.de salesUSA@beyerdynamic-usa.com sales@beyerdynamic.co.uk www.beyerdynamic.de www.beyerdynamic-usa.com www.beyerdynamic.co.uk DEF 6/BA Opus 800 (12.04)/564.524...
