BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION
Opus 300
Drahtloses UHF-System
Wireless UHF System
Système sans fil UHF

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beyerdynamic Opus 300

  • Seite 2: Inhaltsverzeichnis

    Konformitätserklärung ....Seite 77 OPERATING INSTRUCTIONS Opus 300 Safety Instruction ..... Page 28 NE 300 Diversity Receiver .
  • Seite 3: Bedienungsanleitung Opus 300

    BEDIENUNGSANLEITUNG Opus 300 Sie haben sich für das drahtlose Mikrofonsystem Opus 300 mit 16 einstellbaren Frequenzen entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch. Sicherheitsinformationen Empfänger •...
  • Seite 4 Sicherheitsinformationen Sender • Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen und Schlag. Sie könnten sich oder andere verletzen bzw. das Mikrofon beschädigen. • Pusten Sie nicht in das Mikrofon. Bei einem Kondensatormikrofon können Sie den Wandler beschädigen. Geben Sie einer Sprechprobe den Vorzug. •...
  • Seite 5: Diversityempfänger Ne 300

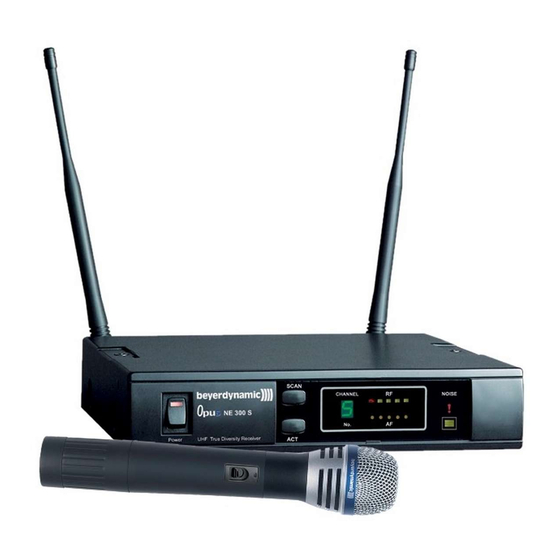

    Diversityempfänger NE 300 Bedien- und Kontrollelemente Vorderseite - NE 300 S Ein-/Ausschalter mit Betriebsanzeige Scan-Taste Kanalanzeige HF-Signalpegelanzeige Noise-Anzeige. Zeigt HF-Störungen an. NF-Signalpegelanzeige ACT-Taste 19"-Befestigungswinkel (optionales Zubehör) Rückseite - NE 300 S 11 12 Antenneneingang B. TNC-Buchse. Mit Stromversorgung für Antennenverstärker. NF-Ausgang, 3-pol.-XLR, symmetrisch Mic/Line-Pegel-Schalter für NF-Ausgang .
  • Seite 6 Vorderseite - NE 300 D Ein-/Ausschalter mit Betriebsanzeige Scan-Taste Kanalanzeige HF-Signalpegelanzeige ACT-Anzeige NF-Signalpegelanzeige ACT-Taste 19"-Befestigungswinkel (optionales Zubehör) Rückseite - NE 300 D Antenneneingang B. TNC-Buchse. Mit Stromversorgung für Antennenverstärker. NF-Ausgang, 3-pol.-XLR, symmetrisch Mic/Line-Pegel-Schalter für NF-Ausgang . „Mic“ für Mikrofonpegel, „Line“ für Line-Out-Pegel NF-Ausgang, 6,35 mm Klinke, unsymmetrisch Squelchregler...
  • Seite 7: Antennen Anschließen

    Antennen anschließen Schließen Sie die Antennen an die TNC-Buchsen an und richten Sie sie nach schräg außen aus (60° Winkel). Für den Diversity-Betrieb müssen unbedingt beide Antennen angeschlossen sein! Eine Aus- werteelektronik schaltet geräuschlos das Signal mit dem jeweils besseren Antennensignal auf den Ausgang.
  • Seite 8: Rauschsperre Einstellen

    Inbetriebnahme • Schalten Sie den Empfänger mit dem Netzschalter ein. Die rote Betriebsanzeige leuch- tet. • Sobald Sie das Mikrofon einschalten, leuchtet die HF-Anzeige . Wird jetzt in das Mikrofon gesprochen, leuchtet die NF-Anzeige im Takt der Sprache/ Musik. Wenn keine Anzeige erscheint oder kein Ton zu hören ist, funktioniert das System nicht ein- wandfrei und muß...
  • Seite 9: Frequenz Auf Sender Übertragen / Act-Funktion

    Frequenz auf Sender übertragen / ACT-Funktion • Mit der ACT-Taste wird die am Empfänger einge- stellte Frequenz auf den Sender übertragen. • Drücken Sie die „ACT“-Taste und halten Sie den eingeschalteten Sender mit der ACT-Markierung bzw. dem Infrarotpunkt vor die Infrarotdiode zwi- schen „ACT“...
  • Seite 10: Anschließen Und Aufstellen Abgesetzter Antennen

    1.10 Anschließen und Aufstellen abgesetzter Antennen Bei Mehrkanalanlagen empfehlen wir das UHF-Antennenset AD 707 A/B bestehend aus Antennen, Kabel, Antennenverstärker und Befestigungsvorrichtung. 1. Schließen Sie die Empfangsantennen an den entsprechenden Antenneneingängen an und stellen Sie die Antennen rechts und links auf. Durch eine leichte Neigung oder senkrechte Anordnung von oben nach unten kann der Diversity-Empfang manchmal verbessert werden.
  • Seite 11: Antennensplitter Zas 800

    1.11 Antennensplitter ZAS 800 1.11.1 Bedienelemente und Funktionen Netzschalter und Betriebsanzeige. Wenn das Gerät eingeschaltet ist, leuchtet die rote Anzeige. Ausgänge zum Anschluss der Empfänger DC-Anschluss für das 12 Volt DC-Netzteil Antennenanschlüsse A/B. DC-Out: 8 V/170 mA Befestigungswinkel für Montage in ein 19" Rack 1.11.2 Installation...
  • Seite 12: Allgemeine Hinweise

    1. Montieren Sie den Antennensplitter ZAS 800 und die Empfänger NE 300 mit den Befesti- gungswinkeln in ein 19"-Rack. 2. Schließen Sie die mitgelieferten Antennen an den Antennenanschlüssen A/B an. Als Antenne können Sie auch abgesetzte Antennen (nicht im Lieferumfang enthalten) ver- wenden.
  • Seite 13: Bedien- Und Kontrollelemente

    Handsender SDM 360 / SDM 369 / SEM 381 Bedien- und Kontrollelemente Korb: Schützt die Kapsel und verhindert Poppgeräusche. Batterieanzeige: Zeigt den Einschalt- und Batteriestatus an. Wenn der Handsender einge- schaltet wird, blinkt die rote LED kurz auf und zeigt den normalen Batteriestatus an. Blinkt die LED nicht, so ist die Batterie entweder leer, falsch eingelegt oder fehlt.
  • Seite 14: Einstellen Der Empfindlichkeit

    Bedienhinweise 1. Beim Einschalten des Mikrofons blinkt die Anzeige kurz auf und zeigt die Betriebs- bereitschaft an. 2. Sobald ein NF-Signal übertragen wird, wird dies im Display des Empfängers angezeigt. (AF-Skala). 3. Wenn das Mikrofon nicht in Gebrauch ist, schalten Sie das Mikrofon immer aus, damit die Batterie geschont wird.
  • Seite 15 Handsender SEM 381 • Der Empfindlichkeitsschalter befindet sich im Mikrofonkopf. • Zum Einstellen der Empfindlichkeit schrauben Sie den oberen Mikrofonkorb in Pfeilrichtung ab. • Werkseinstellung: Hohe Empfindlichkeit (0 dB). 0 dB -10 dB Pflege • Schützen Sie den Handsender vor Feuchtigkeit, Herunterfallen und Schlag. •...
  • Seite 16: Taschensender Ts 300

    Taschensender TS 300 Bedien- und Kontrollelemente NF-Eingangsbuchse, 4-pol. Mini-XLR, zum Anschluss von Mikrofonen (Lavalier oder Nackenbügel). Es gibt 5 verschiedene Anschlussbelegungen. Ein-/Ausschalter (Ein = Schalter in „On“-Position; Aus = Schalter in „Off“-Position). Schalten Sie den Sender immer aus, wenn Sie ihn nicht benutzen. Batterieanzeige zeigt den Einschalt- und Batteriestatus an.
  • Seite 17: Einlegen Der Batterie / Batteriewechsel

    Abnehmbarer Gürtelclip kann um 360° gedreht werden. Zum Entfernen lösen Sie den Clip mit einem Schraubendreher. Einlegen der Batterie / Batteriewechsel 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach leicht nach innen und klappen Sie den Deckel auf. Entnehmen Sie die Batterie. 2.
  • Seite 18: Einpegelung Des Senders

    Inbetriebnahme 1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach leicht nach innen und klappen Sie den Deckel auf, um den GT/MT-Schalter und die Eingangsemp- findlichkeit einzustellen. 2. Stellen Sie sicher, dass Sender und Empfänger auf derselben Frequenz arbeiten. 3.
  • Seite 19: Nf-Anschlussbelegung

    NF-Anschlussbelegung 2-adrige Elektret-Kondensator-Mikrofonkapsel z.B. MCE 5.18, MCE 10.18, MCE 60.18 3-adrige Elektret-Kondensator-Mikrofonkapsel z.B. Opus 54.18, Opus 55.18 Mk II Dynamisches Mikrofon Elektrische Gitarre Line-Eingang (Impedanz 8 Ohm, Absenkung 10 dB)
  • Seite 20: Hinweise Für Alle Sender

    Hinweise für alle Sender Batteriewechsel • Schalten Sie den Sender vor dem Batteriewechsel unbedingt aus. • Wenn Sie den Sender für Wochen oder Monate nicht benutzen, entfernen Sie bitte Akku/ Batterie aus dem Sender. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile zerfressen. Eine Reparatur ist dann nicht mehr möglich.
  • Seite 21: Positionierung Von Sendern

    Positionierung von Sendern Bei mehreren Frequenzen auf engstem Raum sollte das System auf Störungen hin überprüft werden. Positionieren Sie alle Sender und schalten Sie sie ein. Danach schalten Sie jeden Sender einzeln aus und überprüfen den Empfänger auf Störungen im jeweiligen Kanal.
  • Seite 22: Hand- Und Taschensender

    Genehmigungen zum Betreiben eines drahtlosen Mikrofonsystems erteilt die für den Wohn- sitz des Antragstellers zuständige Regulierungsbehörde für Telekommunikation und Post. Die Komponenten des Opus 300 Systems sind gemäß Richtlinie R&TTE 99/5/EEC wie folgt zugelassen: NE 300 S, NE 300 D...
  • Seite 23: Sets Und Komponenten

    Sets Opus 300 Guitar-Set bestehend aus: Diversity-Empfänger NE 300 S und Taschensender TS 300 740 - 764 MHz........Best.-Nr. 471.577 774 - 798 MHz.
  • Seite 24: Zubehör - Optional

    798 - 822 MHz ......Best.-Nr. 469.777 Antennen AD 707 A/B UHF Antennen-Set für Opus 300, inkl. 2 x TNC-Antennenverstärker AB 707 B, 2 x TNC-Antenne AB 707 A und 2 x Befestigungsvorrichtung MS 10 .
  • Seite 25: Technische Daten

    Technische Daten Diversityempfänger NE 300 Funktionsprinzip ....True - Diversity - Empfänger (UHF) Frequenzbereich....740 - 764 MHz 774 - 798 MHz 798 - 822 MHz 850 - 874 MHz...
  • Seite 26 Taschensender TS 300 Frequenzbereich....740 - 764 MHz 774 - 798 MHz 798 - 822 MHz 850 - 874 MHz weitere Frequenzbereiche auf Anfrage Modulationsart .
  • Seite 75: Zugelassene Frequenzen

    Zugelassene Frequenzen • Approved Frequencies • Fréquences permises Opus 300 Frequenz / MHz TV-Kanal Länder, in denen der Betrieb erlaubt ist Frequency / MHz TV-Channel Countries where the use is permitted Fréquence / MHz Canal de TV Pays oú l’opération est permis (EBU-coded) 741.525.
