AGILE™ HF BRANDMELDESYSTEM
Die Serie 200 Commercial RF Fire System ist zur Verwendung
mit
kompatiblen
intelligenten
und verwendet das 200/500 Series CLIP sowie das verbesserte
und erweiterte Protokoll. Geräte, die von der Funkdomäne
senden,
werden
durch
Kommunikationsschleifensignale übersetzt, die vom Empfangsgerät
(Control and Indicating Equipment, CIE) erkannt werden. Jedes
Gerät hat seine eigene physische Adresse, die mit Hilfe von zwei
Drehschaltern ausgewählt wird, die manuell in einem Bereich von 1
bis 159 (mit erweitertem Protokoll) oder 1 bis 99 (mit 200/500 Series
CLIP) eingestellt werden kann.

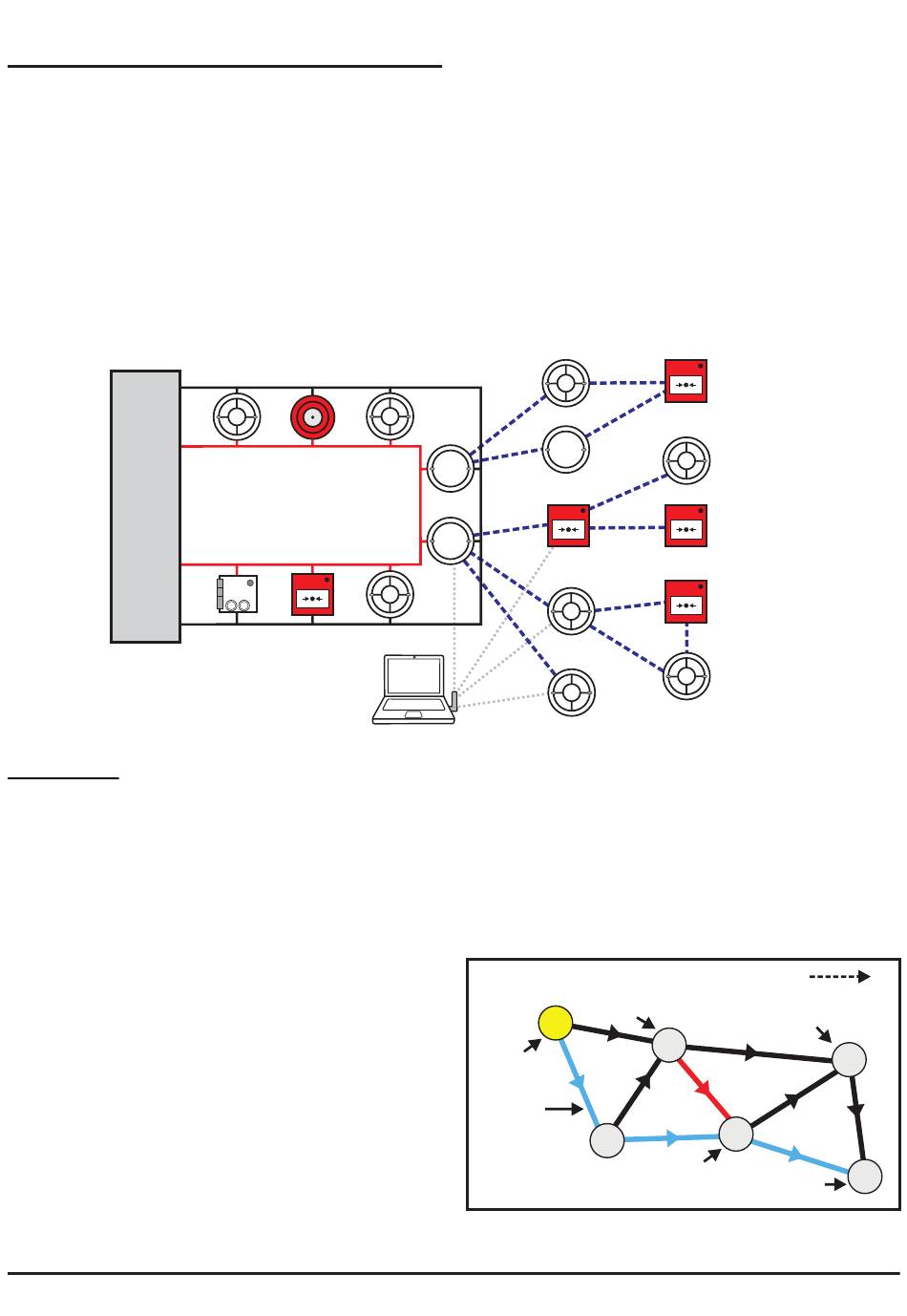

Die Systemarchitektur ist in Abbildung 3 dargestellt:
CIE
HF Maschennetz
Wenn zwei Geräte direkt miteinander kommunizieren, dann stellen sie
eine Verbindung dar. Die Geräte am Ende einer Verbindung werden
als Knoten bezeichnet und ein Netzwerk besteht aus einem Satz von
Knoten und Verbindungen. Beim HF System der 200 Series kann jedes
HF-Gerät kabellose Informationen empfangen und senden, folglich ist
jede Verbindung eine bi-direktionale Kommunikation.
Da jedes HF-Gerät ein Sender-Empfänger ist, kann das Netzwerk
mit einer minimalen Anzahl an Verstärkern so aufgestellt werden.
Dieses wird erreicht, indem jedem Gerät gestattet wird, Informationen
von seinem Nachbarn auf dem Master-Gerät (dem Gateway) zu
empfangen und erneut zu senden.
Das Konzept einer Maschenhierarchie
Sobald es einen direkten Pfad zwischen Knoten gibt, beispielsweise
vom Gerät #1 zum Gerät #2, sind diese beiden Knoten verbunden.
Innerhalb der Masche gibt es „Eltern", „Kinder", „Vorfahren" und
„Nachfahren". (Zum Beispiel, #3 ist der Elternknoten von #4 und #4 ist
der Kindknoten von #3; #1 der Vorfahre von #6 und #6 Nachfahre #1)
in Richtung vom Gateway zum Maschenrand. Während Verbindungen
eine bi-direktionale Kommunikation haben, gibt es ein Konzept der
Richtung einer Verbindung hinsichtlich der Reihenfolge oder Ranking
der Geräte. Deshalb werden die Verbindungen mit Pfeilen dargestellt
und damit die Hierarchie der Knoten bilden.
Im 200 Series Commercial RF Fire System kann jeder Knoten bis zu
6 aktive Verbindungen mit seinen Nachbarn haben; 2 Verbindungen,
die Richtung Gateway gehen (eine von jedem der 2 Eltern) und bis
zu 4 Verbindungen, die Richtung Netzwerkgrenzen gehen (d. h. zu
Brandmeldesystemen
das
HF
Gateway
in
adressierbare
Abbildung 3: Systemübersicht
SIRENE /
DETEKTOR
BLITZLICHT
VERDRAHTETES
BRANDMELDESYSTEM
MODUL
MELDER
LAPTOP /
PC AUF DEM
Agile IQ™
konzipiert
Die roten und schwarzen Linien zeigen den
kabelbehafteten Kreis; die punktierten blauen
Linien stellen die HF-Kommunikation dar. Der PC
kommuniziert mit allen kabellosen Geräten mit Hilfe
einer speziellen Softwareapplikation (AgileIQ™)
und USB Sender/Empfänger Schnittstelle Dongle
(wird in diesem Handbuch später ausführlich
beschrieben).
KABELLOSER
DETEKTOR
VERSTÄRKER
GATEWAY
USB
SCHNITTSTELLE
(DONGLE)
4 Kindern). Ein Gateway ist ein spezieller HF Knoten und kann bis zu
32 Verbindungen haben.
In der Regel müssen, um die Kriterien des proprietären Maschen-
Protokolls hinsichtlich Hierarchie und Timing zu erfüllen, alle Knoten
Nachfahren des Gateways sein (d. h. es muss eine Kette von primären
Verbindungen zum/vom Gateway geben) und jedes Gerät hat eine
primäre Verbindung zu einem Elternknoten und eine sekundäre
Verbindung zum seinem anderen Elternknoten. Alle Verbindungen von
einem Gateway stellen Primärverbindungen dar.
1
Vorfahre
Gerichtet
Verbindung
Beachten Sie den einzigen und wichtigen Back-up Knoten #2, dieser
hat nur einen Elternknoten – das Gateway. Seine Bedeutung für das
Netzwerk ist unten beschrieben.
3
KABELLOSER
MELDER
KABELLOSES BRANDMELDESYSTEM
Abbildung 4: Maschenhierarchie
Richtung des Maschenrandes
Eltern
3
2
Child
Knoten
5
4
6
Descendant
A05-0473-010
