Siehe
Bestimmen jedes Kabels und beziehen Sie sich auf die Abbildungen
Bestimmen der Anschlüsse.
1 Netzkabel anschließen – Ein Netzkabel dient zum Anschließen des Geräts an

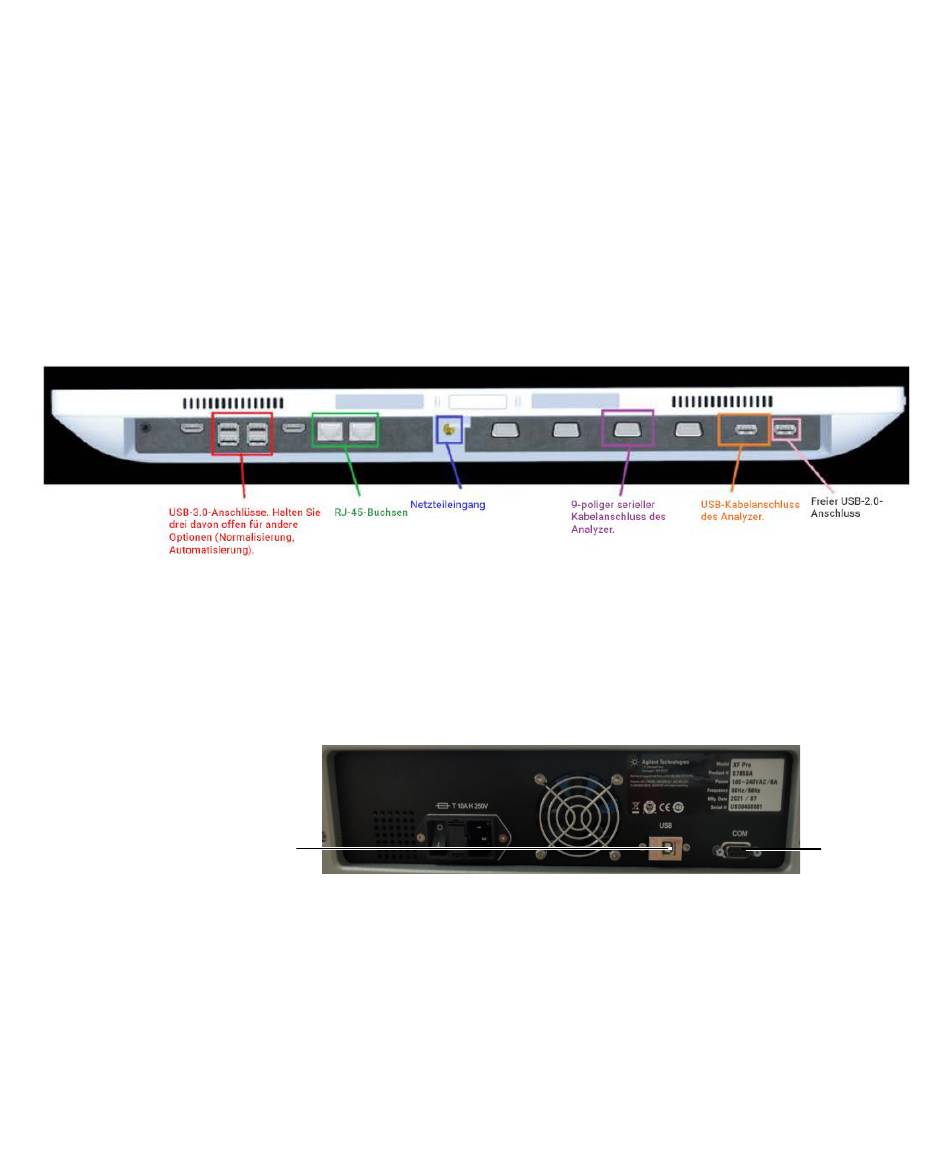

Abbildung 3
Controller-Anschlüsse (Unterseite).
2 Schließen Sie die Datenkabel an den Analyzer an. Ein RS-232-Kabel verbindet
Abbildung 4
3 Ein zweites Kabel (USB) verbindet die mit „USB" beschriftete Buchse des
Seahorse XF Pro Analyzer Betriebsanleitung
„Auspacken und Identifizieren der Komponenten"
eine geerdete Netzsteckdose. Ein zweites Netzkabel wird verwendet, um das
Netzteilmodul des Controllers mit der Wechselstromversorgung zu verbinden.
Das Netzteilmodul wird dann an der Buchse an der Unterseite des Controllers
angeschlossen.
(Siehe
Abbildung
3.)
die serielle Schnittstelle des Controllers mit der mit „COM" gekennzeichneten
Buchse des Analyzer. (Siehe
USB
XF Pro Rückseite – USB- und serielle Anschlüsse.
Analyzer mit dem USB-Anschluss des Controllers. Dieser Anschluss muss für
die ordnungsgemäße Funktion des Geräts und des Barcodelesers verwendet
werden. (Siehe
Abbildung
Einrichtung und Verbindungen: Kabelinstallation
Abbildung
4.)
3.)
Installation
auf Seite 16 zum
3
und
4
zum
RS-232
2
23
