Allgemeine Informationen

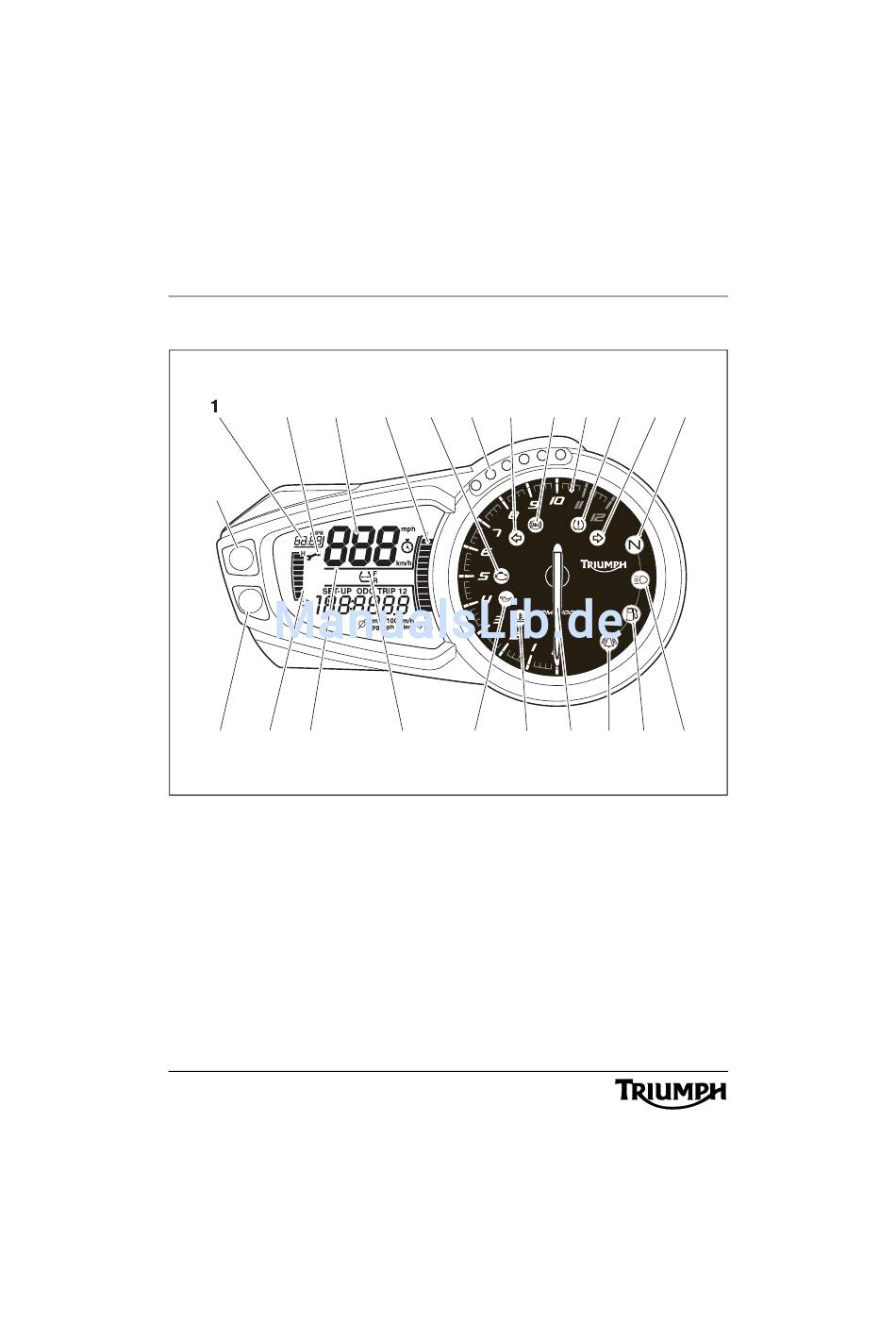

Instrumentenanordnung

2 3
23
22 21 20
chdo
1. Uhr
2. Wartungsintervallanzeige
3. Tachometer
4. Tankuhr
5. Motormanagement-Kontrollleuchte
6. Gangwechselanzeige
7. Blinkeranzeige links
8. ABS-Warnleuchte (nur ABS-Modelle)
9. Drehzahlmesser, roter Bereich
10.Reifendruck-Warnleuchte (falls
vorhanden)
11. Blinkeranzeige rechts
12.Anzeige Neutralstellung
22
4 5 6 7
19 18 17
13.Fernlicht-Kontrollleuchte
14.Kraftstoffstand-Warnleuchte
15.Statusanzeige
Alarmanlage/Wegfahrsperre
(Alarmanlage ist Zubehör)
16.Drehzahlmesser
17. Kühlmitteltemperaturwarnleuchte
18.Öldruckwarnleuchte
19.Reifendruckanzeige (falls vorhanden)
20.Anzeigebildschirm
21. Kühlmitteltemperaturanzeige
22.Taste B
23.Taste A
8 9 10 11 12
16 15 14 13
