3. Technische Daten
3.1 Produktidentifikation
3.1.1 Typenschild
1
Grundfos Water Treatment GmbH - Reetzstr. 85 - D - 76327 Pfinztal
XXX XX-XX X-XXX/X/X-X-XXXXXXXXXXX
2
PN: XXXXXXXX SN: XXXXXXXXXX
XXX l/h, XXX bar, 50 Hz
4
XXX l/h, XXX bar, 60 Hz
XXX l/h, XXX bar, 100 Hz
Type: XXX P11XXXX
8
Made in Germany
10

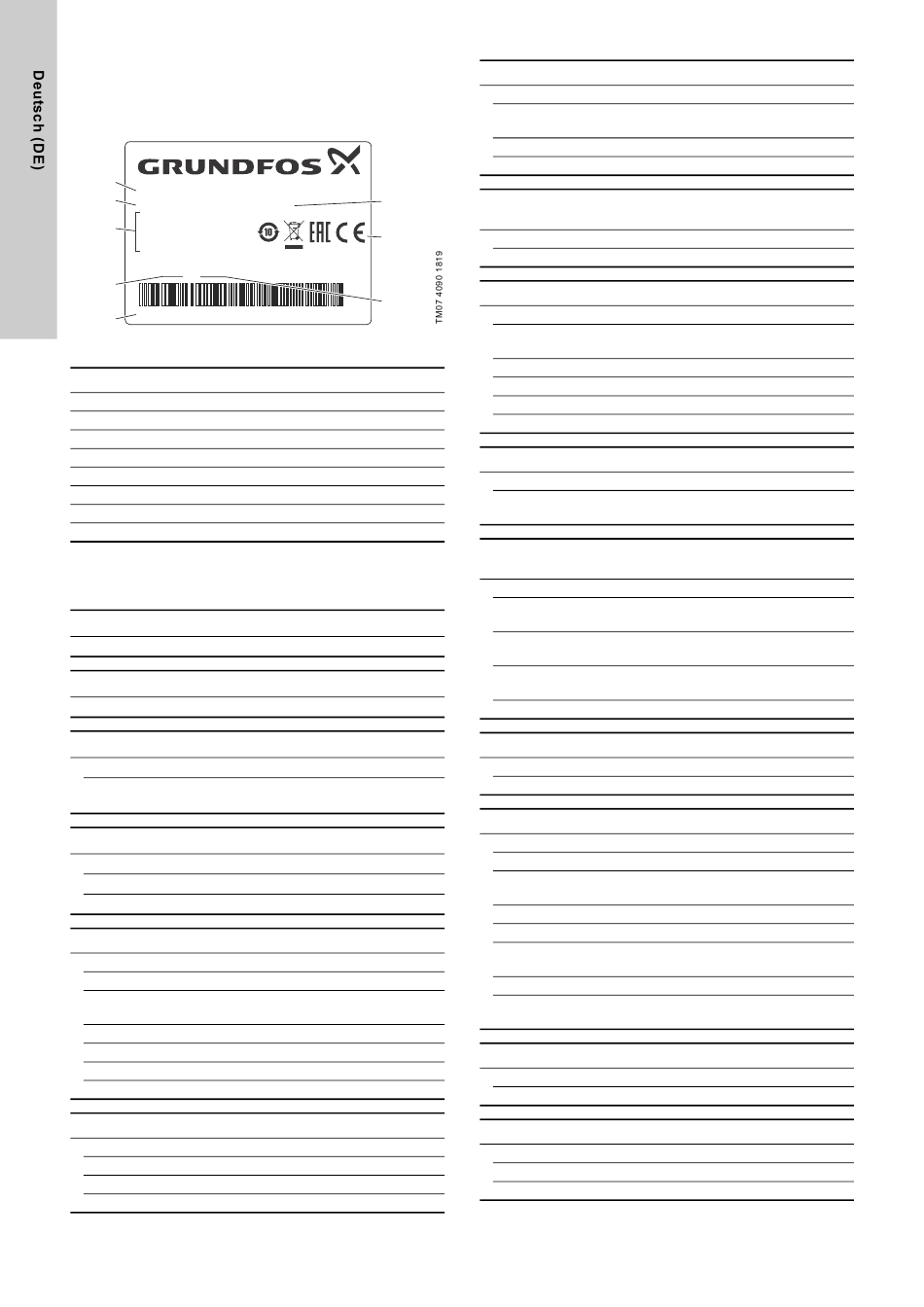

Abb. 1 DMX-Typenschild
Pos. Bezeichnung
1 Typenbezeichnung
2 Produktnummer
3 Seriennummer
4 Pumpenleistung nach Frequenz
5 Prüfzeichen
8 Pumpenmodell
9 Produktionscode, Jahr und Woche
10 Ursprungsland
3.1.2 Typenschlüssel
Der Typenschlüssel wird verwendet, um die Pumpe exakt zu
identifizieren. Er dient nicht für Konfigurationszwecke.
Bezeichnung
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Nenndosierleistung [l/h]
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Maximaler Gegendruck [bar]
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Bei Pumpen, die nach dem Druckwert ein "D" auf-
5D
weisen, handelt es sich um Doppelpumpen.
Steuerungsvariante
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
D Ohne manuelle Steuerung
S1 Hubzähler NAMUR, Öffnerausgang (NC)
Dosierkopfausführung
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
PP Polypropylen
Nichtrostender austenitischer Stahl, 1,4571
SS
(EN 10027-2), 316Ti (AISI)
PVC Polyvinylchlorid
PPL PP mit Membranleckagesignalisierung (DLD)
SSL SS mit Membranleckagesignalisierung (DLD)
PVCL PVC mit Membranleckagesignalisierung (DLD)
Dichtungswerkstoff
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
E EPDM
V FKM
T PTFE
4
Werkstoff der Ventilkugel
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Nichtrostender austenitischer Stahl, 1,4401
SS
(EN 10027-2), 316 (AISI)
PP Polypropylen
PVC Polyvinylchlorid
Position des Klemmenkastens
3
(auch Position des Frequenzumrichters)
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
5
X Gegenüber dem Dosierkopf (3 Uhr)
Versorgungsspannung
9
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
3AC 230/400 V, 50 Hz, 460 V, 60 Hz
E
(IE3, Motoren ≥ 0,75 kW)
F Ohne Motor, NEMA-Flansch
0 Ohne Motor, IEC-Flansch
K 3AC 500 V, 50 Hz
M 3AC 400/690 V, 50 Hz (standardmäßig in Kraftwerken)
Ventiltyp (Ein-/Auslass)
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Federbelastetes Einlassventil und Auslassventil
2
(0,05 bar)
Hydraulikanschlüsse (erste Position = Auslass,
zweite Position = Einlass)
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
Flansch DN 65, für Rohre mit Außendurchmesser von
R
75 mm (PVC)
Flansch DN 65, für Rohre mit Außendurchmesser von
T
75 mm (PP)
Flansch DN 65, zum Schweißen von Rohren mit
U
Außendurchmesser von 76 mm (SS)
Z ANSI-Flansch 2 1/2" (PVC, PP, SS)
Netzstecker (nur 1AC-Motoren)
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
X Ohne Stecker
Motorausführung und Zertifizierung
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
EM Standardmotor (ohne Zertifikate)
Motor mit PTC, vorbereitet für den Betrieb mit Frequen-
E0
zumrichter (ohne Zertifikate)
FA Frequenzumrichter (ohne Zertifikate)
FB Frequenzumrichter mit E/A-Erweiterung (ohne Zertifikate)
Frequenzumrichter mit internem Profibus
FC
(ohne Zertifikate)
MP Standardmotor (mit Zertifikaten)
Motor mit PTC, vorbereitet für den Betrieb mit Frequen-
K0
zumrichter (mit Zertifikaten)
Werkstoff des Pumpengehäuses
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
A Aluminium
Pumpenbauart
DMX 1120-5D D-PVC/V/PVC-X-E2RRXE0AG
G Grundfos
N Neutral
