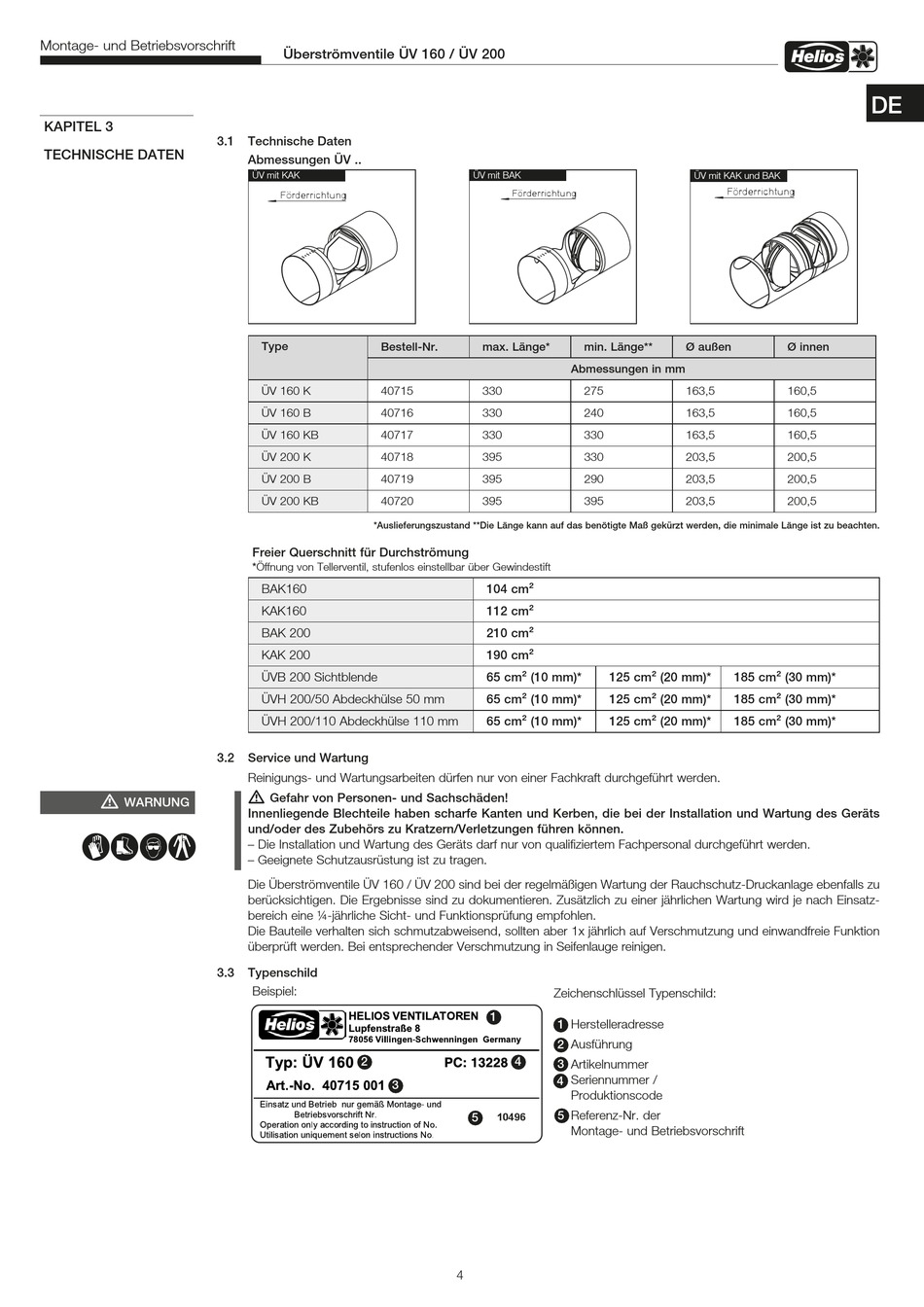

Montage- und Betriebsvorschrift
KAPITEL 3
TECHNISCHE DATEN
m
WARNUNG
nmlr
Überströmventile ÜV 160 / ÜV 200
3.1
Technische Daten
Abmessungen ÜV ..
ÜV mit KAK
Förderrichtung
Type
Bestell-Nr.
ÜV 160 K
40715
ÜV 160 B
40716
ÜV 160 KB
40717
ÜV 200 K
40718
ÜV 200 B
40719
ÜV 200 KB
40720
*Auslieferungszustand **Die Länge kann auf das benötigte Maß gekürzt werden, die minimale Länge ist zu beachten.
Freier Querschnitt für Durchströmung
*Öffnung von Tellerventil, stufenlos einstellbar über Gewindestift
BAK160
KAK160
BAK 200
KAK 200
ÜVB 200 Sichtblende
ÜVH 200/50 Abdeckhülse 50 mm
ÜVH 200/110 Abdeckhülse 110 mm
3.2
Service und Wartung
Reinigungs- und Wartungsarbeiten dürfen nur von einer Fachkraft durchgeführt werden.
m
Gefahr von Personen- und Sachschäden!
Innenliegende Blechteile haben scharfe Kanten und Kerben, die bei der Installation und Wartung des Geräts
und/oder des Zubehörs zu Kratzern/Verletzungen führen können.
– Die Installation und Wartung des Geräts darf nur von qualifiziertem Fachpersonal durchgeführt werden.
– Geeignete Schutzausrüstung ist zu tragen.
Die Überströmventile ÜV 160 / ÜV 200 sind bei der regelmäßigen Wartung der Rauchschutz-Druckanlage ebenfalls zu
berücksichtigen. Die Ergebnisse sind zu dokumentieren. Zusätzlich zu einer jährlichen Wartung wird je nach Einsatz-
bereich eine ¼-jährliche Sicht- und Funktionsprüfung empfohlen.
Die Bauteile verhalten sich schmutzabweisend, sollten aber 1x jährlich auf Verschmutzung und einwandfreie Funktion
überprüft werden. Bei entsprechender Verschmutzung in Seifenlauge reinigen.
3.3
Typenschild
Beispiel:
2
3
ÜV mit BAK
Förderrichtung
max. Länge*
min. Länge**
Abmessungen in mm
330
275
330
240
330
330
395
330
395
290
395
395
104 cm²
112 cm²
210 cm²
190 cm²
65 cm² (10 mm)*
125 cm² (20 mm)*
65 cm² (10 mm)*
125 cm² (20 mm)*
65 cm² (10 mm)*
125 cm² (20 mm)*
Zeichenschlüssel Typenschild:
1
1
Herstelleradresse
Ausführung
2
4
Artikelnummer
3
Seriennummer /
4
Produktionscode
5
Referenz-Nr. der
5
10496
Montage- und Betriebsvorschrift
4
ÜV mit KAK und BAK
Förderrichtung
Ø außen
Ø innen
163,5
160,5
163,5
160,5
163,5
160,5
203,5
200,5
203,5
200,5
203,5
200,5
185 cm² (30 mm)*
185 cm² (30 mm)*
185 cm² (30 mm)*
DE
