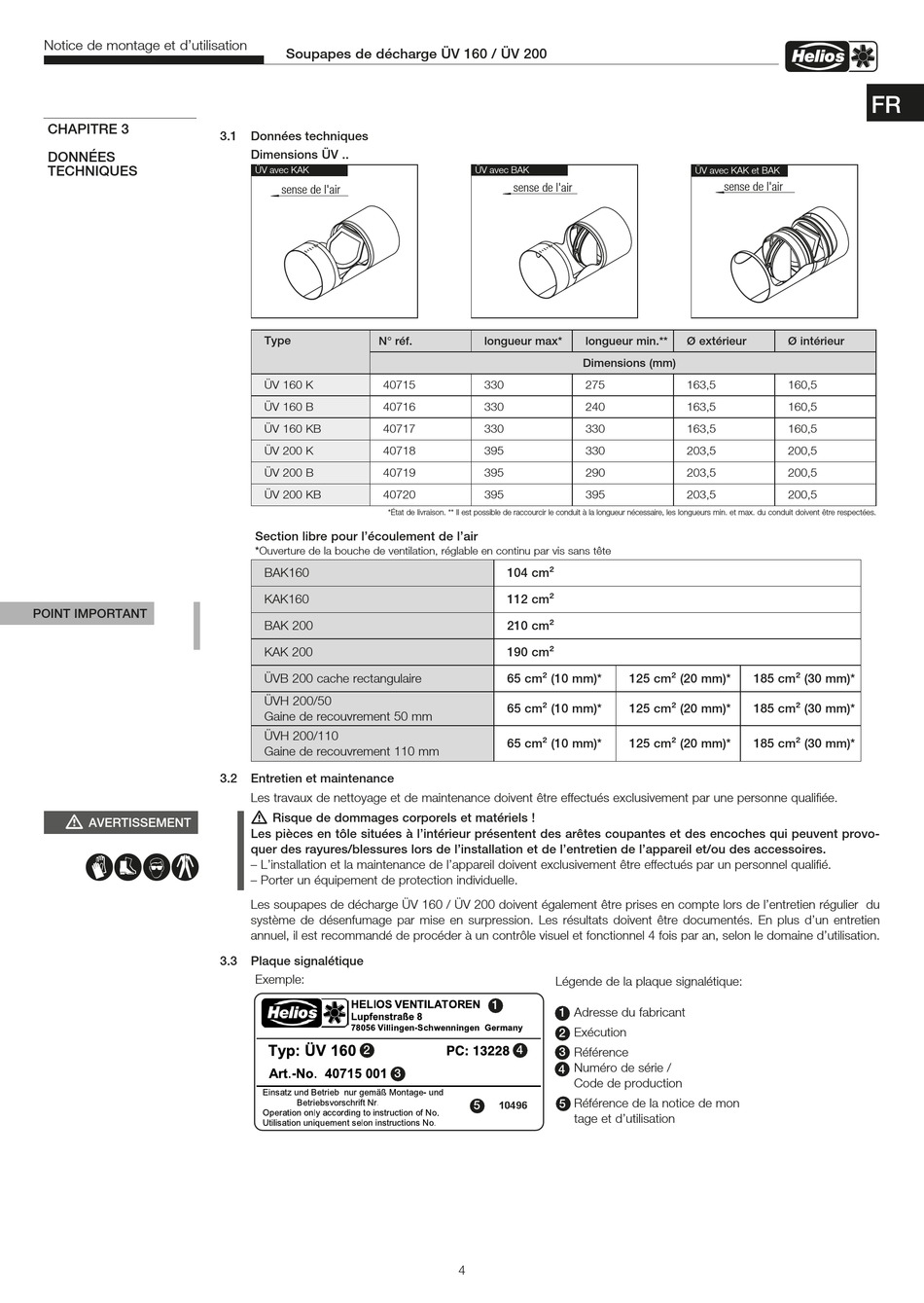

Soupapes de décharge ÜV 160 / ÜV 200
3.1
Données techniques
Dimensions ÜV ..
ÜV avec KAK
sense de l'air
Förderrichtung
Type
N° réf.
ÜV 160 K
40715
ÜV 160 B
40716
ÜV 160 KB
40717
ÜV 200 K
40718
ÜV 200 B
40719
ÜV 200 KB
40720
*État de livraison. ** Il est possible de raccourcir le conduit à la longueur nécessaire, les longueurs min. et max. du conduit doivent être respectées.
Section libre pour l'écoulement de l'air
*Ouverture de la bouche de ventilation, réglable en continu par vis sans tête
BAK160
KAK160
BAK 200
KAK 200
ÜVB 200 cache rectangulaire
ÜVH 200/50
Gaine de recouvrement 50 mm
ÜVH 200/110
Gaine de recouvrement 110 mm
3.2
Entretien et maintenance
Les travaux de nettoyage et de maintenance doivent être effectués exclusivement par une personne qualifiée.
m
Risque de dommages corporels et matériels !
Les pièces en tôle situées à l'intérieur présentent des arêtes coupantes et des encoches qui peuvent provo-
quer des rayures/blessures lors de l'installation et de l'entretien de l'appareil et/ou des accessoires.
– L'installation et la maintenance de l'appareil doivent exclusivement être effectués par un personnel qualifié.
– Porter un équipement de protection individuelle.
Les soupapes de décharge ÜV 160 / ÜV 200 doivent également être prises en compte lors de l'entretien régulier du
système de désenfumage par mise en surpression. Les résultats doivent être documentés. En plus d'un entretien
annuel, il est recommandé de procéder à un contrôle visuel et fonctionnel 4 fois par an, selon le domaine d'utilisation.
3.3
Plaque signalétique
Exemple:
2
3
ÜV avec BAK
sense de l'air
Förderrichtung
longueur max*
longueur min.**
Dimensions (mm)
330
275
330
240
330
330
395
330
395
290
395
395
104 cm²
112 cm²
210 cm²
190 cm²
65 cm² (10 mm)*
125 cm² (20 mm)*
65 cm² (10 mm)*
125 cm² (20 mm)*
65 cm² (10 mm)*
125 cm² (20 mm)*
Légende de la plaque signalétique:
1
1
Adresse du fabricant
Exécution
2
4
3
Référence
Numéro de série /
4
Code de production
5
Référence de la notice de mon
5
10496
tage et d'utilisation
4
ÜV avec KAK et BAK
sense de l'air
Förderrichtung
Ø extérieur
Ø intérieur
163,5
160,5
163,5
160,5
163,5
160,5
203,5
200,5
203,5
200,5
203,5
200,5
185 cm² (30 mm)*
185 cm² (30 mm)*
185 cm² (30 mm)*
