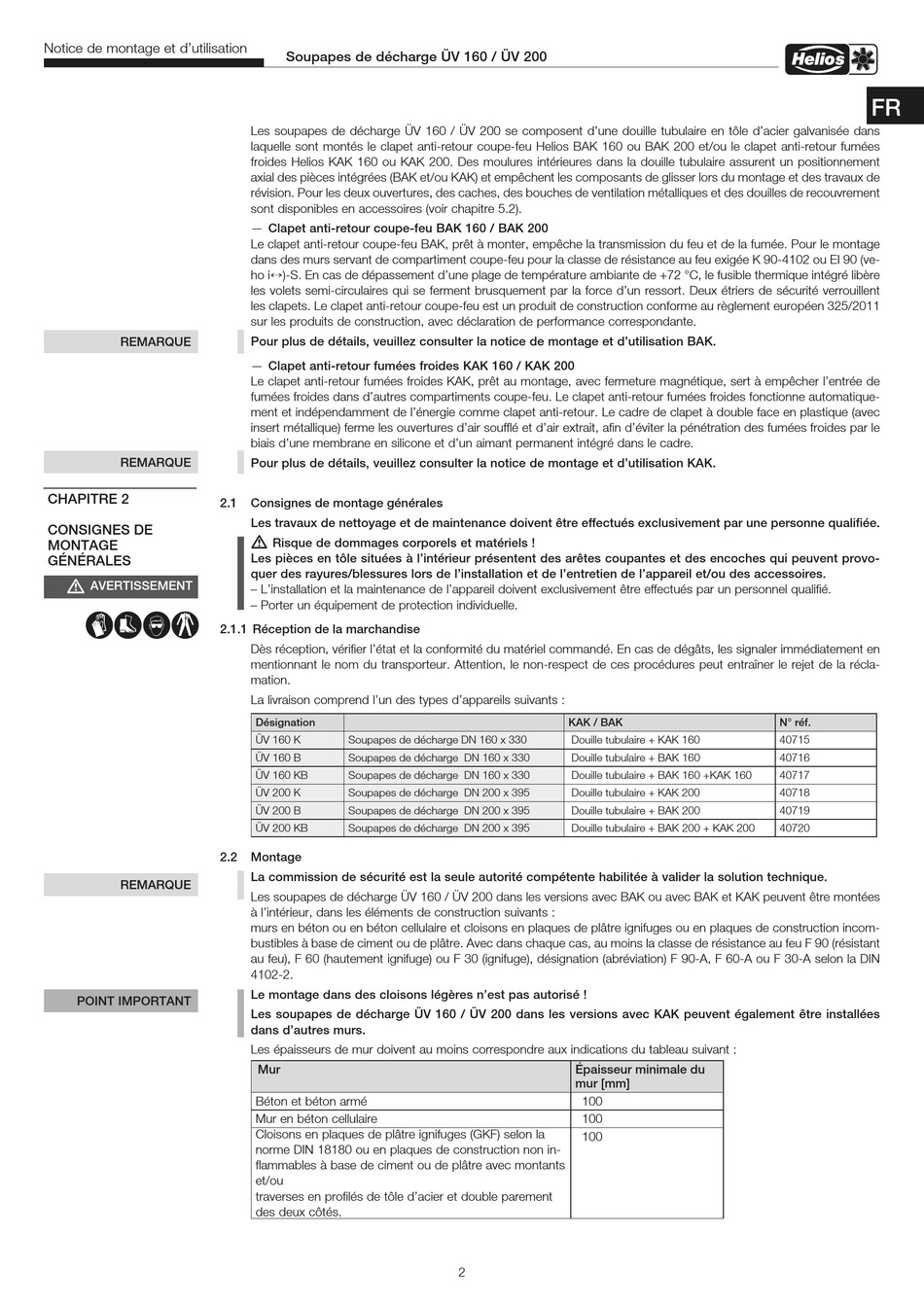

Notice de montage et d'utilisation
REMARQUE
REMARQUE
CHAPITRE 2
CONSIGNES DE
MONTAGE
GÉNÉRALES
m
AVERTISSEMENT
nmlr
REMARQUE
POINT IMPORTANT
Soupapes de décharge ÜV 160 / ÜV 200
Les soupapes de décharge ÜV 160 / ÜV 200 se composent d'une douille tubulaire en tôle d'acier galvanisée dans
laquelle sont montés le clapet anti-retour coupe-feu Helios BAK 160 ou BAK 200 et/ou le clapet anti-retour fumées
froides Helios KAK 160 ou KAK 200. Des moulures intérieures dans la douille tubulaire assurent un positionnement
axial des pièces intégrées (BAK et/ou KAK) et empêchent les composants de glisser lors du montage et des travaux de
révision. Pour les deux ouvertures, des caches, des bouches de ventilation métalliques et des douilles de recouvrement
sont disponibles en accessoires (voir chapitre 5.2).
— Clapet anti-retour coupe-feu BAK 160 / BAK 200
Le clapet anti-retour coupe-feu BAK, prêt à monter, empêche la transmission du feu et de la fumée. Pour le montage
dans des murs servant de compartiment coupe-feu pour la classe de résistance au feu exigée K 90-4102 ou EI 90 (ve-
ho iø)-S. En cas de dépassement d'une plage de température ambiante de +72 °C, le fusible thermique intégré libère
les volets semi-circulaires qui se ferment brusquement par la force d'un ressort. Deux étriers de sécurité verrouillent
les clapets. Le clapet anti-retour coupe-feu est un produit de construction conforme au règlement européen 325/2011
sur les produits de construction, avec déclaration de performance correspondante.
Pour plus de détails, veuillez consulter la notice de montage et d'utilisation BAK.
— Clapet anti-retour fumées froides KAK 160 / KAK 200
Le clapet anti-retour fumées froides KAK, prêt au montage, avec fermeture magnétique, sert à empêcher l'entrée de
fumées froides dans d'autres compartiments coupe-feu. Le clapet anti-retour fumées froides fonctionne automatique-
ment et indépendamment de l'énergie comme clapet anti-retour. Le cadre de clapet à double face en plastique (avec
insert métallique) ferme les ouvertures d'air soufflé et d'air extrait, afin d'éviter la pénétration des fumées froides par le
biais d'une membrane en silicone et d'un aimant permanent intégré dans le cadre.
Pour plus de détails, veuillez consulter la notice de montage et d'utilisation KAK.
2.1
Consignes de montage générales
Les travaux de nettoyage et de maintenance doivent être effectués exclusivement par une personne qualifiée.
m
Risque de dommages corporels et matériels !
Les pièces en tôle situées à l'intérieur présentent des arêtes coupantes et des encoches qui peuvent provo-
quer des rayures/blessures lors de l'installation et de l'entretien de l'appareil et/ou des accessoires.
– L'installation et la maintenance de l'appareil doivent exclusivement être effectués par un personnel qualifié.
– Porter un équipement de protection individuelle.
2.1.1 Réception de la marchandise
Dès réception, vérifier l'état et la conformité du matériel commandé. En cas de dégâts, les signaler immédiatement en
mentionnant le nom du transporteur. Attention, le non-respect de ces procédures peut entraîner le rejet de la récla-
mation.
La livraison comprend l'un des types d'appareils suivants :
Désignation
ÜV 160 K
Soupapes de décharge DN 160 x 330
ÜV 160 B
Soupapes de décharge DN 160 x 330
ÜV 160 KB
Soupapes de décharge DN 160 x 330
ÜV 200 K
Soupapes de décharge DN 200 x 395
ÜV 200 B
Soupapes de décharge DN 200 x 395
ÜV 200 KB
Soupapes de décharge DN 200 x 395
2.2
Montage
La commission de sécurité est la seule autorité compétente habilitée à valider la solution technique.
Les soupapes de décharge ÜV 160 / ÜV 200 dans les versions avec BAK ou avec BAK et KAK peuvent être montées
à l'intérieur, dans les éléments de construction suivants :
murs en béton ou en béton cellulaire et cloisons en plaques de plâtre ignifuges ou en plaques de construction incom-
bustibles à base de ciment ou de plâtre. Avec dans chaque cas, au moins la classe de résistance au feu F 90 (résistant
au feu), F 60 (hautement ignifuge) ou F 30 (ignifuge), désignation (abréviation) F 90-A, F 60-A ou F 30-A selon la DIN
4102-2.
Le montage dans des cloisons légères n'est pas autorisé !
Les soupapes de décharge ÜV 160 / ÜV 200 dans les versions avec KAK peuvent également être installées
dans d'autres murs.
Les épaisseurs de mur doivent au moins correspondre aux indications du tableau suivant :
Mur
Béton et béton armé
Mur en béton cellulaire
Cloisons en plaques de plâtre ignifuges (GKF) selon la
norme DIN 18180 ou en plaques de construction non in-
flammables à base de ciment ou de plâtre avec montants
et/ou
traverses en profilés de tôle d'acier et double parement
des deux côtés.
KAK / BAK
Douille tubulaire + KAK 160
Douille tubulaire + BAK 160
Douille tubulaire + BAK 160 +KAK 160
Douille tubulaire + KAK 200
Douille tubulaire + BAK 200
Douille tubulaire + BAK 200 + KAK 200
Épaisseur minimale du
mur [mm]
100
100
100
2
FR
N° réf.
40715
40716
40717
40718
40719
40720
