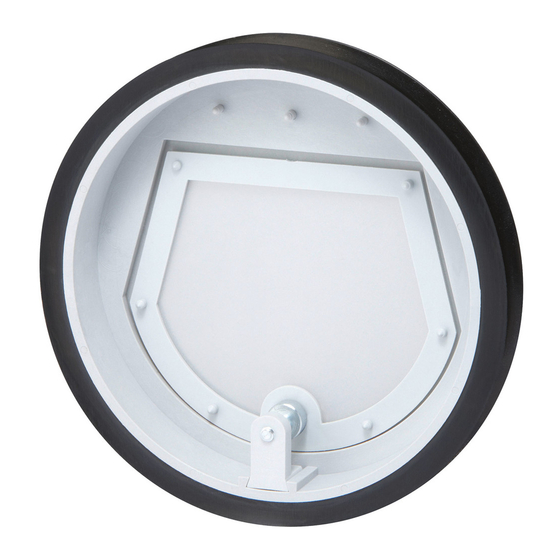

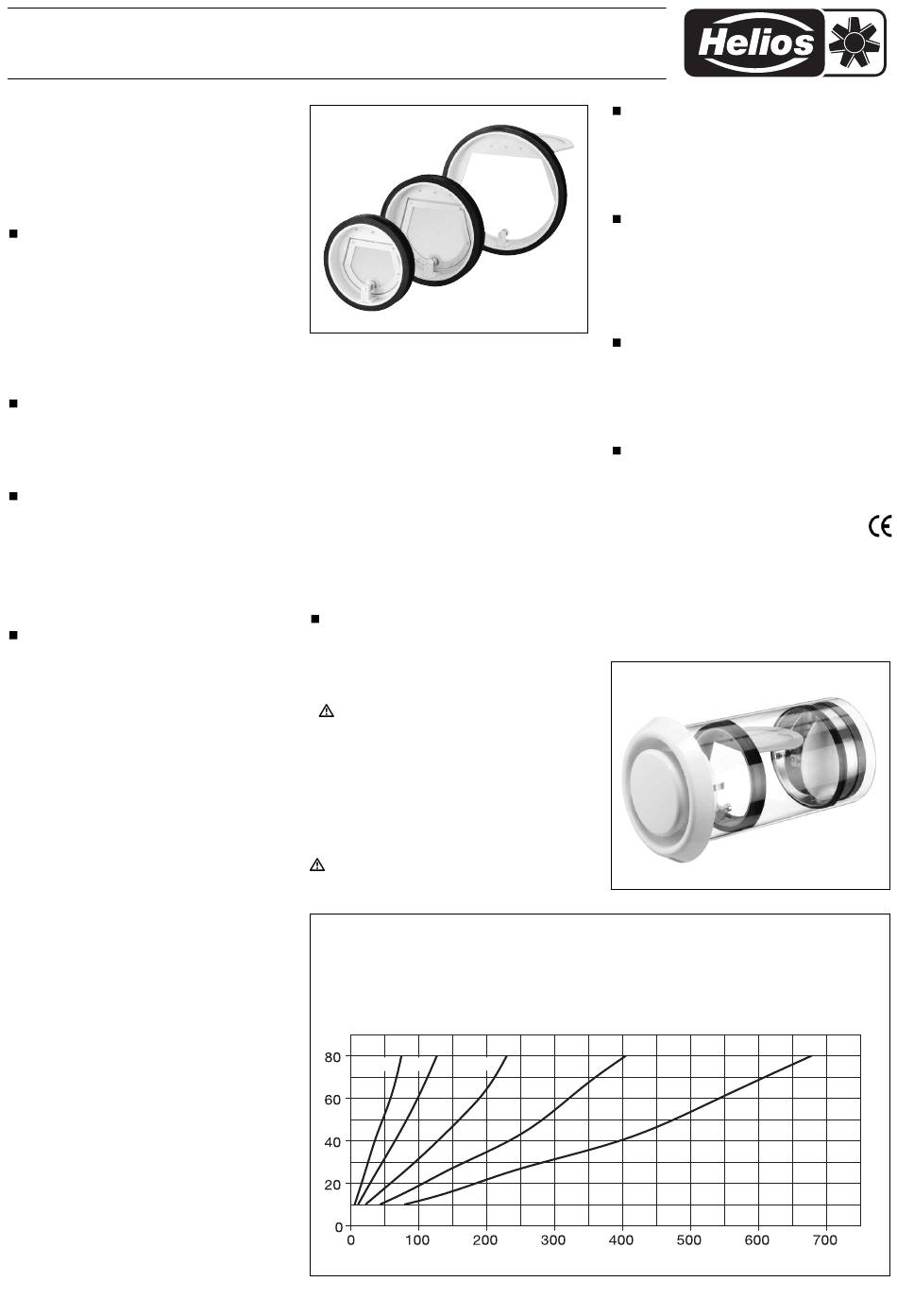

Kaltrauch-Absperrklappe KAK..
MONTAGE- UND BETRIEBSVORSCHRIFT
NR. 86548
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehen-
den Vorschriften genau durchzulesen und zu be-
achten.
EMPFANG
Die Lieferung der Produkte erfolgt in transparenten
PE-Beuteln mit Kaltrauch-Absperrklappe KAK.. und
der zugehörigen Montage- und Betriebsvorschrift.
Die Sendung sofort bei Anlieferung auf Beschä-
digungen und Typenrichtigkeit prüfen. Falls Schäden
vorliegen, umgehend Schadensmeldung unter Hin-
zuziehung des Transportunternehmens veranlassen.
Bei nicht fristgerechter Reklamation gehen evtl. An-
sprüche verloren.
VERWENDUNG
Die luftdichten Kaltrauch-Absperrklappen finden ih-
ren Einsatz in Zu- und Abluftanlagen und sind für den
direkten Einschub in Lüftungsrohre mit Durchmesser
80 mm bis 200 mm vorgesehen.
FUNKTION
Die Kaltrauch-Absperrklappen funktionieren selbsttä-
tig und energieunabhängig als Rohrverschlussklap-
pe. Der doppelseitige Klappenrahmen aus Kunststoff
(mit Metalleinlage) verschließt über eine Silikonmem-
brane und den im Rahmen integrierten Dauermag-
neten, Zu- und Abluftöffnungen gegen Eindringen
von Kaltrauch.
EINSATZBEREICH
Zentralentlüftungsanlagen nach DIN 18017-3 in
mehrgeschossigen Gebäuden verfügen über eine
gemeinsame Hauptleitung und einen über oder unter
Dach angeordneten zentralen Ventilator. Über die Ab-
luftleitung werden im jeweiligen Stockwerk (Brandab-
schnitt) die angeschlossenen Räume (z.B. Küche,
Bad, WC) entlüftet.
Die Hauptleitung durchquert zwangsläufig mehrere
Brandabschnitte und muss in einem feuerfesten, d.h.
F90 klassifizierten Schacht geführt werden. Die
Abluftöffnungen in den einzelnen Brandabschnitten
sind mit Brand-Absperrelementen oder Brandschutz-
Tellerventilen auszurüsten.
Diese kostenintensive und raumbeanspruchende
Lösung kann durch den Einsatz von zertifizierten
Deckenschotts ersetzt werden. Deckenschotts wer-
den im Verlauf der Hauptleitung im Bereich der Decke
eingebaut bzw. vergossen. Die Hauptleitung kann
dadurch in den Installationsschacht integriert wer-
den.
Landesbauordnungen sowie allgemeine bauaufsicht-
liche Zulassungen von Absperrelementen und
Deckenschotts sehen vor, dass bei vertikal eingebau-
ten Absperrvorrichtungen in den Hauptleitungen je-
derzeit eine Abströmung über die Hauptleitung ins
Freie gewährleistet sein muss.
Die Anforderung wird relevant, wenn im Brandfall der
Zentralventilator ausfällt und Rauch durch Überdruck
im Brandraum in die Hauptleitung eintritt und durch
anstehenden Staudruck über Öffnungen (Teller-
ventile) in vom Brand nicht betroffene Bereiche (an-
dere Brandabschnitte) eindringen kann.
Dies trifft ebenso zu für Zentrallüftungsanlagen mit
thermisch gesteuerten Absperrvorrichtungen nach
DIN 4102-6; auch hier fordern manche Landesbau-
ordnungen die Verhinderung des Rückströmens von
kaltem Rauch.
Die einbaufertigen KAK-Elemente eignen sich hervor-
ragend als Kaltrauch-Absperrklappen wenn im Brand-
fall der Zentralventilator ausfällt und Rauch durch
Überdruck in die Hauptleitungen eintritt. Die Silikon-
KAK..
membrane öffnet sich durch anliegenden Unter- oder
Überdruck (abhängig von der Einbau-Positionierung)
und verhindert ein Eindringen über Öffnungen in vom
Brand nicht betroffene Bereiche.
Hierbei besitzen sie überzeugende Produkt-Vorteile,
wie z.B.:
- schnelle und einfache Einschubmontage in Norm-
Lüftungsrohre
- keine Klappergeräusche bei wechselndem Wind-
druck
- hohe Dichtigkeit
- geringe Einbautiefe
- asymetrische Ausformung des Klappenrahmens,
wodurch ein großer Öffnungswinkel möglich ist
- Schließ- und Öffnungsdruck können der Einbau-
situation angepasst werden
MONTAGE
- Element ins Rohr oder in Formstücke - vorzugswei-
se an gut zugänglicher Stelle - (Rohranfang oder -
Ende) einschieben. Die Kunststoffrunde mit umlau-
fendem U-Lippendichtring aus EPDM-Gummi sorgt
für die nötige Abdichtung im Lüftungsrohr.
Unbedingt auf richtige Strömungsrichtung
achten.
- Für saubere Zu- und Abluftströmung muss gesorgt
werden.
- Bei vertikalem Einbau mit horizontaler Luftströmung
auf waagerechte Positionierung der Drehachse ach-
ten (siehe Abb. 1).
- KAK-Positionierung direkt hinter dem Tellerventil
oder dem Luftein-/-auslasselement.
ACHTUNG: Keine scharfkantigen Werkzeuge
verwenden. Membran kann beschädigt werden.
KAK 80-200
∆p
Pa
Œ 
1
LEISTUNGSWERTE
Aus den nebenstehenden Diagrammen sind die opti-
malen Leistungswerte der entsprechenden Typen er-
sichtlich. Der Volumenstromdurchsatz in Abhängig-
keit zur Druckdifferenz richtet sich nach dem Mem-
brane-Querschnitt der KAK-Elemente.
WARTUNG
Die Bauteile verhalten sich schmutzabweisend und
sind wartungsfrei. Bei Einsatz in feuchter und staub-
haltiger Luft sollten sie jedoch in periodischen Ab-
ständen auf einwandfreie Funktion überprüft werden.
Bei entsprechender Verschmutzung sollten sie in
Seifenlauge gereinigt werden.
GARANTIEANSPRÜCHE – HAFTUNGSAUS-
SCHLUSS
Wenn die vorgehenden Ausführungen nicht beachtet
werden, entfällt unsere Gewährleistung und Behand-
lung auf Kulanz. Gleiches gilt für Haftungsansprüche
an den Hersteller.
VORSCHRIFTEN – RICHTLINIEN
Bei ordnungsgemäßer Installation und bestimmungs-
gemäßem Betrieb entspricht das Gerät den zum Zeit-
punkt seiner Herstellung gültigen Vorschriften und
CE-Richtlinien.
Rohreinbau mit Brandabsperrelement
Ž 
Druckverlustdiagramm
ΠKAK 80
 KAK 100
Ž KAK 125
 KAK 160
 KAK 200

V · m
3
/h
