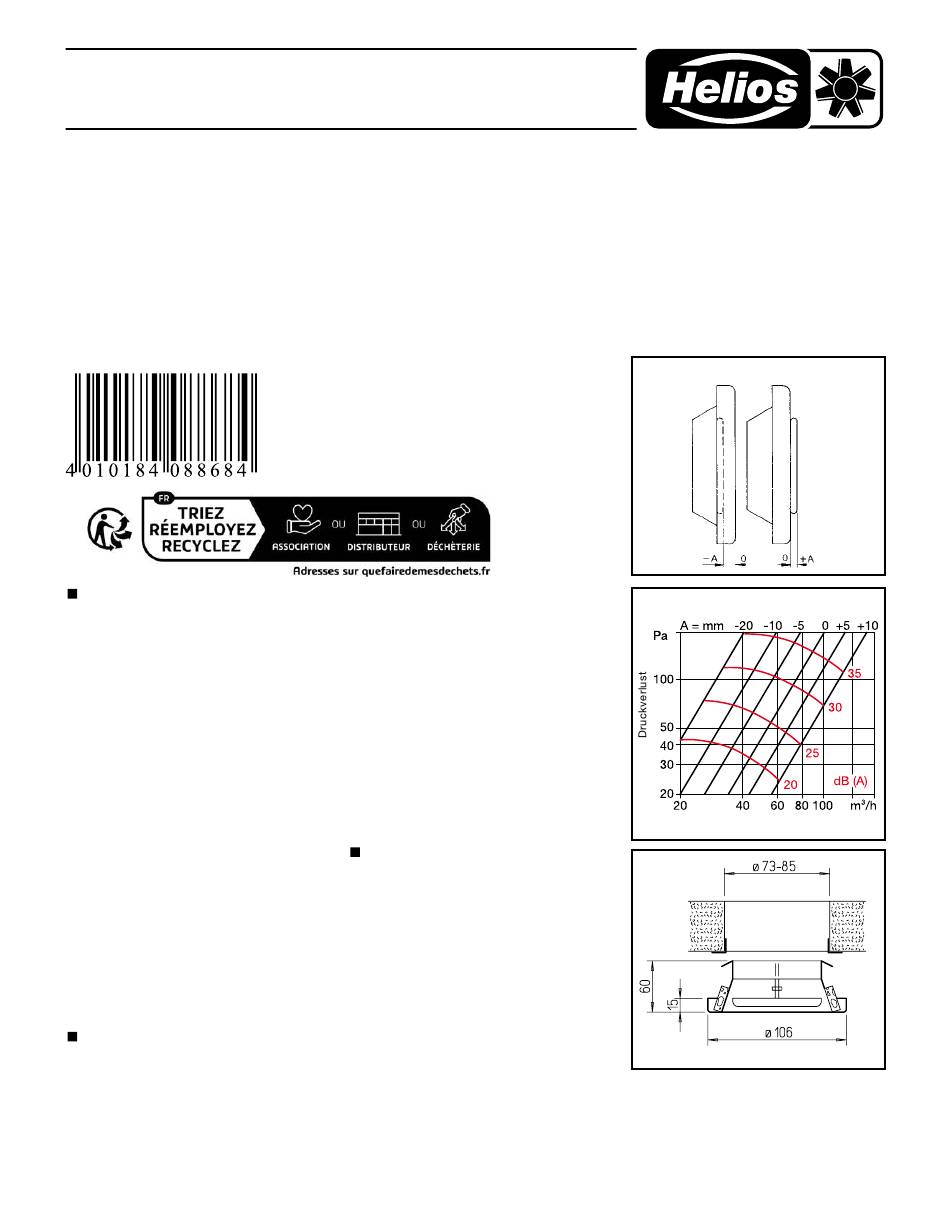

Helios MTVA 75/80 Montageanleitung

91792/11.24
Montageanleitung für Metall-Tellerventil – Abluft
Mounting instruction for extract metal valve
Instr. de montage bouches métalliques pour extraction 75/80
Metall-Tellerventil – Abluft
Extract metal valve
Bouches métalliques pour extraction MTVA 75/80
MONTAGE
Einbau erfolgt mittels Einbau­
ring (Zubehör) in dünnwandi­
ge Kanäle sowie ins Mauerwerk
(Decken und Wän de). Diesen zu­
nächst in die Öffnung durch Ein­
putzen oder Schrauben einsetzen.
Einstellen auf den gewünschten
Volumenstrom gemäß nebenstehen­
dem Diagramm. Distanzmaß „A" ist in
mm vom Nullpunkt aus angegeben.
Kontermutter in gewünschter Stel­
lung festziehen. Tellerventil in Öffnung
einschieben.
Vibrationen an der Aufnahme des
Tellerventils sind zu vermeiden. Der
feste Sitz ist regelmäßig zu überprü­
fen. Bei Einbau unter besonderen
Bedingungen (z.B. Einbau in großer
Höhe), sind die Tellerventile mittels
doppelseitigem Klebeband an den
Federn im Rohrsystem zu befestigen.
MOUNTING
Mounting in thin­walled ducts and
in masonry (ceilings and walls) using
enclosed mounting ring (accessory).
First insert the ring, then screw it
into the ducting or plaster it into the
masonry.
Set valve to required air flow volume
Artikel-Nr. / Ref. No. / N° de Réf.
8868
004
according to the diagram. The di­
stance 'A' is given in mm from the 0
point. Then simply press valve into wall
or ducting. Fasten lock nut in this po­
sition. Slide in the disc valve.
Vibrations from the duct system are
to be avoided. The firm seat of the
valves is to be checked regularly. With
installation under special conditions
(e.g., installation by big height), the
valves are to be fastened by means
of double­sided adhesive tape to the
springs in the duct system.
MONTAGE
Pour le montage en conduits ou
cloi sons minces (plafonds et murs),
l'emploi d'une bague d'encastrement
(accessoires). Sceller ou visser la
bague et y em­ boîter la bouche.
Réglage des débits d'air en fonction
des abaques ci­ contre. La distance
en mm "A" est donnée à partir du
point 0.
La bouche se monte par simp­
le emboîtement dans la bague
d'encastrement, la gaine ou la cloi­
son.
Les vibrations sur la bouche de re­
prise d'air sont a eviter. La fixation
de la bouche doit être régulièrement
Type
MTVA
MTVA 75/80
MTVA 75/80
Volumeneinstellung
Distanz A = in mm
MTVA 75/80
Volumenstrom
vérifiée. En cas de contraintes de
montage (ex.: montage en hauteur),
les bouches doivent être fixées dans
le conduit par un adhésif double­face
aux ressorts.
Maße in mm
