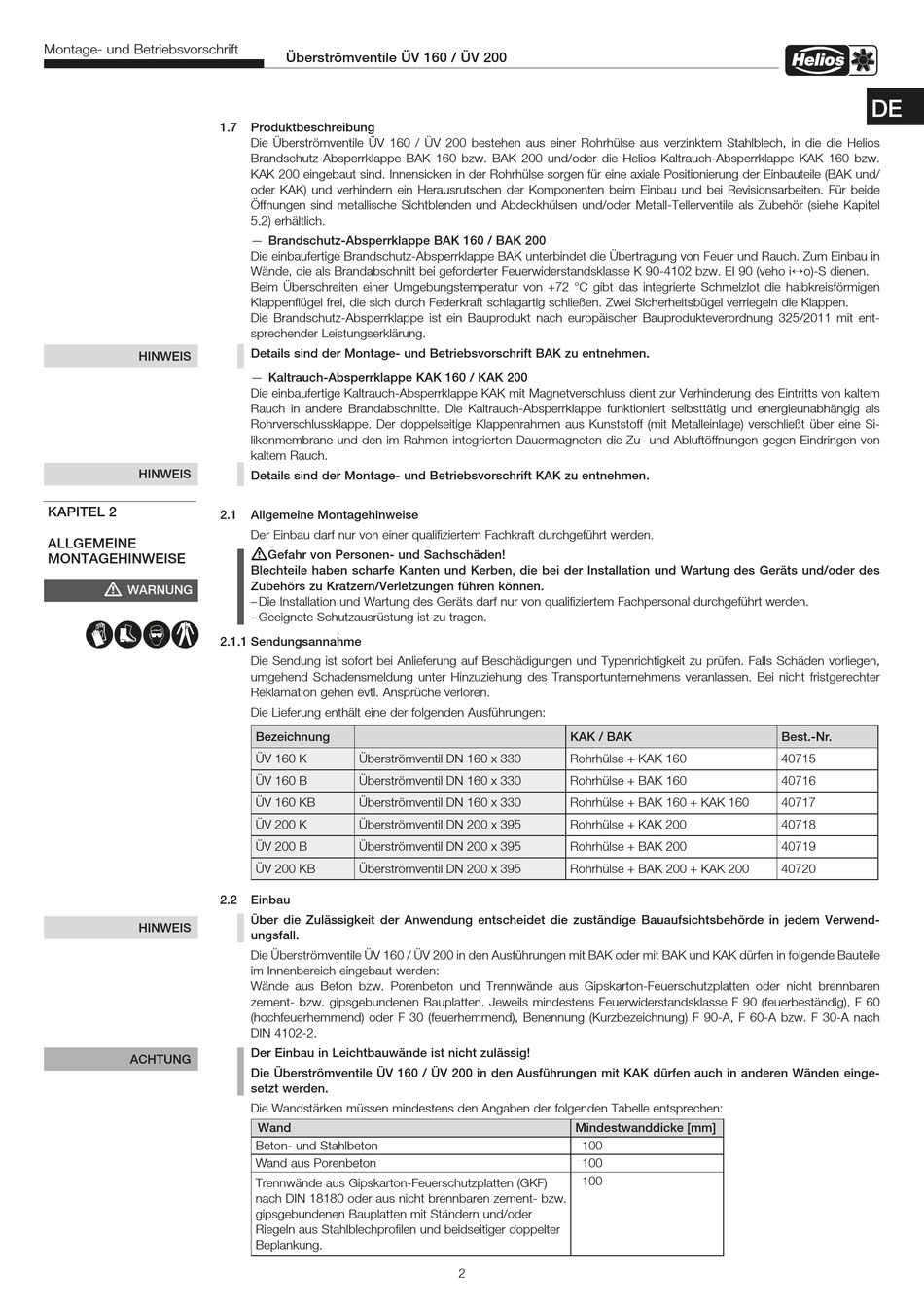

Montage- und Betriebsvorschrift
HINWEIS
HINWEIS
KAPITEL 2
ALLGEMEINE
MONTAGEHINWEISE
m
WARNUNG
nmlr
HINWEIS
ACHTUNG
Überströmventile ÜV 160 / ÜV 200
1.7
Produktbeschreibung
Die Überströmventile ÜV 160 / ÜV 200 bestehen aus einer Rohrhülse aus verzinktem Stahlblech, in die die Helios
Brandschutz-Absperrklappe BAK 160 bzw. BAK 200 und/oder die Helios Kaltrauch-Absperrklappe KAK 160 bzw.
KAK 200 eingebaut sind. Innensicken in der Rohrhülse sorgen für eine axiale Positionierung der Einbauteile (BAK und/
oder KAK) und verhindern ein Herausrutschen der Komponenten beim Einbau und bei Revisionsarbeiten. Für beide
Öffnungen sind metallische Sichtblenden und Abdeckhülsen und/oder Metall-Tellerventile als Zubehör (siehe Kapitel
5.2) erhältlich.
— Brandschutz-Absperrklappe BAK 160 / BAK 200
Die einbaufertige Brandschutz-Absperrklappe BAK unterbindet die Übertragung von Feuer und Rauch. Zum Einbau in
Wände, die als Brandabschnitt bei geforderter Feuer widerstandsklasse K 90-4102 bzw. EI 90 (veho iøo)-S dienen.
Beim Überschreiten einer Um gebungs tem peratur von +72 °C gibt das integrierte Schmelzlot die halbkreisförmigen
Klappenflügel frei, die sich durch Federkraft schlagartig schließen. Zwei Sicherheitsbügel verriegeln die Klap pen.
Die Brandschutz-Absperrklappe ist ein Bauprodukt nach europäischer Bauprodukteverordnung 325/2011 mit ent-
sprechender Leistungserklärung.
Details sind der Montage- und Betriebsvorschrift BAK zu entnehmen.
— Kaltrauch-Absperrklappe KAK 160 / KAK 200
Die einbaufertige Kaltrauch-Absperrklappe KAK mit Magnetverschluss dient zur Verhinderung des Eintritts von kaltem
Rauch in andere Brandabschnitte. Die Kaltrauch-Absperrklappe funktioniert selbsttätig und energieunabhängig als
Rohrverschlussklappe. Der doppelseitige Klappenrahmen aus Kunststoff (mit Metalleinlage) verschließt über eine Si-
likonmembrane und den im Rahmen integrierten Dauermagneten die Zu- und Abluftöffnungen gegen Eindringen von
kaltem Rauch.
Details sind der Montage- und Betriebsvorschrift KAK zu entnehmen.
2.1
Allgemeine Montagehinweise
Der Einbau darf nur von einer qualifiziertem Fachkraft durchgeführt werden.
m
Gefahr von Personen- und Sachschäden!
Blechteile haben scharfe Kanten und Kerben, die bei der Installation und Wartung des Geräts und/oder des
Zubehörs zu Kratzern/Verletzungen führen können.
– Die Installation und Wartung des Geräts darf nur von qualifiziertem Fachpersonal durchgeführt werden.
– Geeignete Schutzausrüstung ist zu tragen.
2.1.1 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
Die Lieferung enthält eine der folgenden Ausführungen:
Bezeichnung
ÜV 160 K
Überströmventil DN 160 x 330
ÜV 160 B
Überströmventil DN 160 x 330
ÜV 160 KB
Überströmventil DN 160 x 330
ÜV 200 K
Überströmventil DN 200 x 395
ÜV 200 B
Überströmventil DN 200 x 395
ÜV 200 KB
Überströmventil DN 200 x 395
2.2
Einbau
ber die Zulässigkeit der Anwendung entscheidet die zuständige Bauaufsichtsbehörde in jedem Verwend-
Ü
ungsfall.
Die Überströmventile ÜV 160 / ÜV 200 in den Ausführungen mit BAK oder mit BAK und KAK dürfen in folgende Bauteile
im Innenbereich eingebaut werden:
Wände aus Beton bzw. Porenbeton und Trennwände aus Gipskarton-Feuerschutzplatten oder nicht brennbaren
zement- bzw. gipsgebundenen Bauplatten. Jeweils mindestens Feuerwiderstandsklasse F 90 (feuerbeständig), F 60
(hochfeuerhemmend) oder F 30 (feuerhemmend), Benennung (Kurzbezeichnung) F 90-A, F 60-A bzw. F 30-A nach
DIN 4102-2.
Der Einbau in Leichtbauwände ist nicht zulässig!
Die Überströmventile ÜV 160 / ÜV 200 in den Ausführungen mit KAK dürfen auch in anderen Wänden einge-
setzt werden.
Die Wandstärken müssen mindestens den Angaben der folgenden Tabelle entsprechen:
Wand
Beton- und Stahlbeton
Wand aus Porenbeton
Trennwände aus Gipskarton-Feuerschutzplatten (GKF)
nach DIN 18180 oder aus nicht brennbaren zement- bzw.
gipsgebundenen Bauplatten mit Ständern und/oder
Riegeln aus Stahlblechprofilen und beidseitiger doppelter
Beplankung.
KAK / BAK
Rohrhülse + KAK 160
Rohrhülse + BAK 160
Rohrhülse + BAK 160 + KAK 160
Rohrhülse + KAK 200
Rohrhülse + BAK 200
Rohrhülse + BAK 200 + KAK 200
Mindestwanddicke [mm]
100
100
100
2
DE
Best.-Nr.
40715
40716
40717
40718
40719
40720
