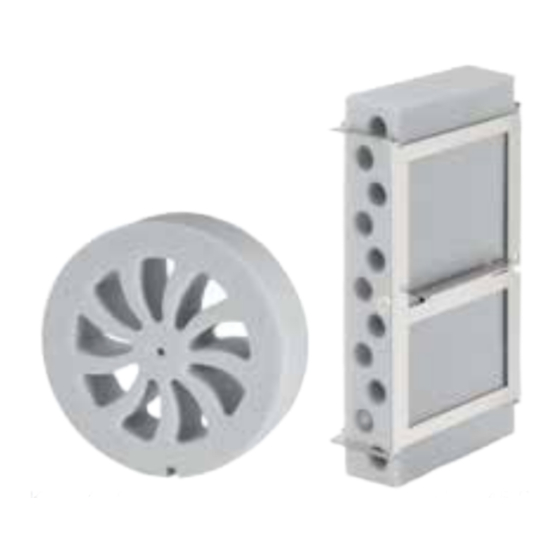

Schalldämm-Element KWL 45 SE/SEL
KWL 45 SE
MONTAGE- UND BETRIEBSVORSCHRIFT
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehen-
den Vorschriften genau durchzulesen und zu be-
achten.
ANLIEFERUNG
Schalldämm-Element in Folie verschweißt (SE) bzw.
in Wellkiste verpackt (SEL).
EMPFANG
Sendung sofort bei Anlieferung auf Be schä digungen
und Typenrichtigkeit prüfen. Falls Schäden vorliegen,
um gehend Schadensmeldung unter Hin zu zieh ung
des Transportunter neh mens veranlassen. Bei nicht
fristgerechter Re klama tion gehen evtl. An sprüche
ver loren.
NORMSCHALLPEGEL DIFFERENZ D n,e,w
Jedes eingesetzte Schalldämm-Element (SE und
SEL) verbessert die Normschallpegeldifferenz D
im Schnitt um 2 dB.
KWL EC 45
Lüftungsgerät
D 44 dB
n,e,w
L 44 dB(A) Referenzpunkt
w
KWL 45 SE
SCHALLLEISTUNGSPEGEL L
Jedes eingesetzte Schalldämm-Element SE verrin-
gert den Schallleistungspegel des Gerätes im Schnitt
um 1 dB.
EINLAGERUNG
Der Lagerort muss wassergeschützt und frei von
Tem pe raturschwankungen sein. Anhaltende direkte
UV-Einstrahlungen sind zu vermeiden. Schäden, de-
ren Ursache in unsach ge mäßem Trans port, Einlage-
rung oder In be trieb nahme liegen, sind nach weisbar
und unterliegen nicht der Gewähr lei stung.
EINSATZBEREICH
Zur effektiven Schalldämmung im dezentralen Lüf-
KWL 45 SEL
tungsgerät. Um die Schalldämmung zu erhöhen kön-
nen die Schalldämm-Elemente auch in Reihe hinterei-
nander angebracht werden.
VORTEILE
–
Optimale Dämmung von Außengeräuschen
–
Optimale Reduzierung der Gerätegeräusche
–
Einfache Montage durch Einschieben in die Wand-
hülse bzw. den Laibungskanal
–
Durch die strömungsoptimierte Geometrie beträgt
der Volumenstromverlust pro Schalldämm-Ele-
ment SE ca. 1 % und pro SEL ca. 2 %.
MATERIAL
– Offenzelliger Schaumstoff aus Melaminharz
– Das Produkt erfüllt die Brandschutzklasse B1 nach
DIN 4102-1
MONTAGE
Schalldämm-Element (SE)
Zunächst das Gerät in die Wandhülse einschieben.
Zwischen Gerät und Innenblende können bis zu vier
Schalldämm-Elemente in die Wandhülse eingescho-
ben werden.
n,e,w
Die Aussparung im umlaufenden Rand der Schall-
KWL 45 SE
mit Schalldämm-Element
+2 dB/Stück (max. +8 dB)
-1 dB/Stück (max. -4 dB)
dämm-Elemente dient als Kabelführung und muss
W
sich unten befinden. Die Schalldämm-Elemente müs-
sen zueinander ausgerichtet montiert werden, Drall-
richtung, s. Abb.2.
HINWEIS: Die Schalldämm-Elemente besitzen mittig
einen Schlitz, sodass sie auf einen Meterstab aufge-
reiht werden können um sie einfach in die Wandhülse
zu schieben!
Schalldämm-Element-Laibung (SEL)
Nach Demontage des Wandgitters können bis zu
drei Schalldämm-Elemente SEL ineinander eingehakt
in den Laibungskanal eingeschoben werden. Die mit-
tige Schiene muss sich dabei in Richtung Hauswand
befinden, s. Abb. 2. Die SEL sollten so tief in den Ka-
nal eingeschoben werden, dass sie für die Demonta-
ge mit der Hand noch gut erreichbar bleiben.
WARTUNG / REINIGUNG
Zur Sicherstellung einer einwandfreien Funktion soll-
ten die Schalldämm-Elemente bei jedem Filterwech-
sel überprüft und gegebenenfalls mit einem Staub-
sauger vorsichtig abgesaugt werden.
ZUBEHÖR
Der Gebrauch von Zubehörteilen, die nicht von Helios
empfohlen oder angeboten werden, ist nicht statt-
haft. Eventuell auftretende Schäden unterliegen nicht
der Gewährleistung.
GARANTIEANSPRÜCHE –
HAFTUNGS AUS SCHLUSS
Wenn die vorausgehenden Ausfüh run gen nicht be-
achtet werden, entfällt unsere Gewährleistung.
Gleiches gilt für ab ge leitete Haftungsansprüche an
den Her steller.
VORSCHRIFTEN – RICHTLINIEN
Das Produkt entspricht bei Einhaltung der Mon tage-
und Betriebsvorschriften den einschlägigen internati-
onalen Richtlinien.
KWL 45 RL
mit Laibungskanal
+3 dB
–
KWL 45 SEL
KWL 45 SEL
mit Schalldämm-Element-Laibung
+2 dB/Stück (max. +6 dB)
–
Abb.1
