Grundlagen und Montage
Demontage > Demontage 8x-Peripherie-Module
2.6.2

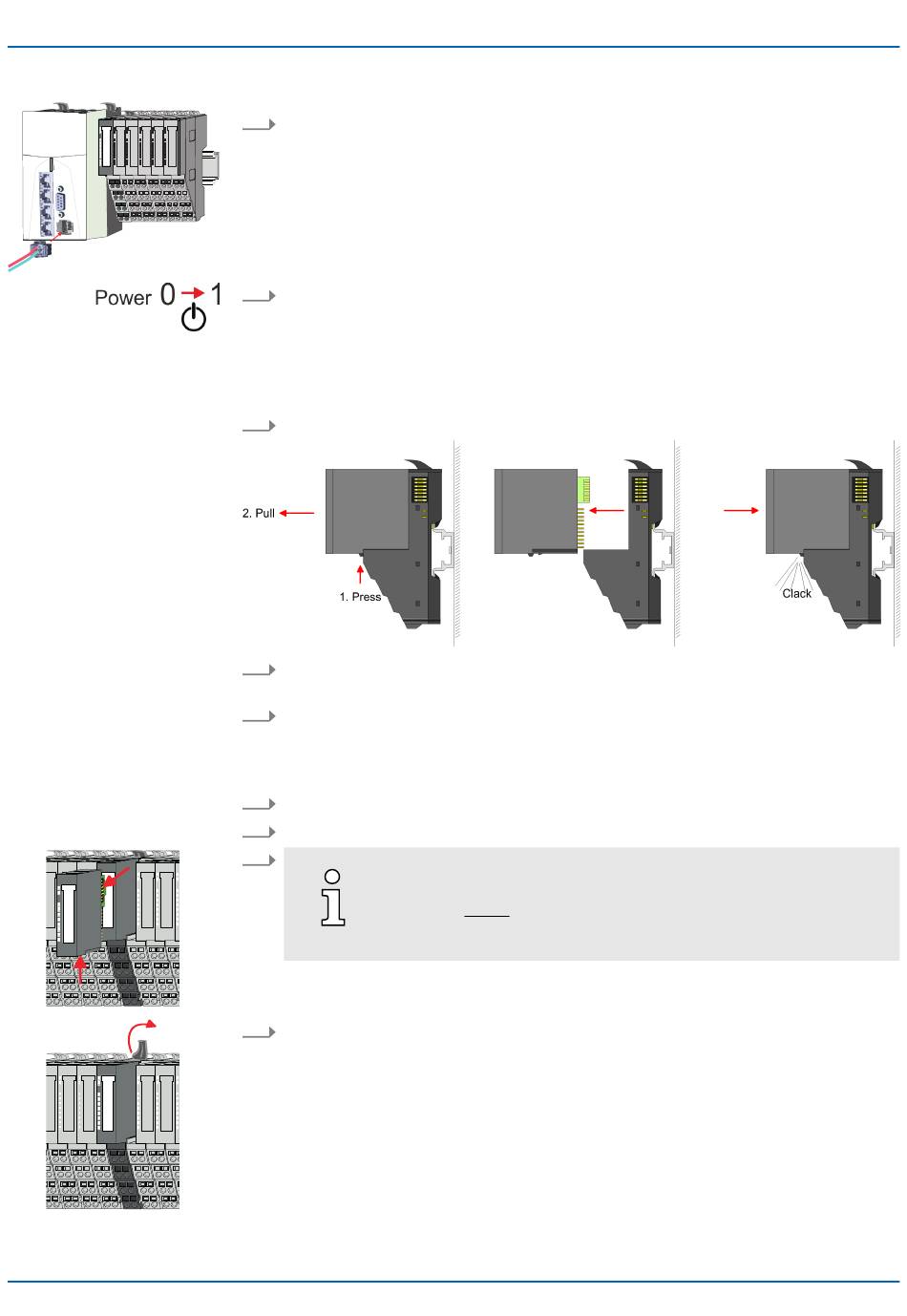

Demontage 8x-Peripherie-Module

Vorgehensweise
Austausch eines Elektronik-
Moduls
Austausch eines Peripherie-
Moduls
46
11. Stecken Sie wieder den Steckverbinder der Spannungsversorgung.
12. Jetzt können Sie Ihr System wieder in Betrieb nehmen.
1. Machen Sie Ihr System stromlos.
2. Zum Austausch eines Elektronik-Moduls können Sie das Elektronik-Modul, nach
Betätigung der Entriegelung an der Unterseite, nach vorne abziehen.
3. Für die Montage schieben Sie das neue Elektronik-Modul in die Führungsschiene,
bis dieses an der Unterseite am Terminal-Modul einrastet.
�� Jetzt können Sie Ihr System wieder in Betrieb nehmen.
1. Machen Sie Ihr System stromlos.
2. Entfernen Sie falls vorhanden die Verdrahtung am Modul.
3.
Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder
einer Modulgruppe müssen Sie aus montagetechnischen Gründen
immer das rechts daneben befindliche Elektronik-Modul entfernen!
Nach der Montage kann es wieder gesteckt werden.
Betätigen Sie die Entriegelung an der Unterseite des rechts daneben befindlichen
Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
4. Klappen Sie den Verriegelungshebel des zu tauschenden Moduls nach oben.
