Web-based Management - WBM
Diagnose > PROFINET - optional
Modul-Ebene
Submodul-Ebene
6.3.5.1 PROFINET Diagnosecode
Status AR
Bit Beschreibung und Handlungsempfehlung
0 Bit 0 ist gesetzt, wenn keine Verbindung besteht.
■
Der PROFINET-Controller konnte keine Verbindung mit dem PROFINET-Device herstellen oder die
AR wurde deaktiviert.
–
Bitte überprüfen Sie die Ethernet-Verbindung und den PROFINET-Gerätenamen mit Ihrem Projek-
tiertool iCube Engineer.
–
Prüfen Sie außerdem, ob die AR in den Geräteeinstellungen von PROFINET deaktiviert wurde.
1 Bit 1 ist gesetzt, wenn die Daten ungültig sind.
■
Das PROFINET-Device ist mit dem PROFINET-Controller verbunden, aber die Prozessdaten wurden
aufgrund eines Fehlers als ungültig markiert. Die Prozessdaten wurden nicht in das Prozessabbild
übertragen.
–
Bitte überprüfen Sie die Diagnose des PROFINET-Device und wenden Sie sich ggf. an den Her-
steller des PROFINET-Device.
2 Bit 2 ist gesetzt, wenn eine Diagnosemeldung ansteht.
■
Das PROFINET-Device meldet eine Diagnose.
–
Bitte überprüfen Sie die Diagnose des PROFINET-Device und wenden Sie sich ggf. an den Her-
steller des PROFINET-Device.
188

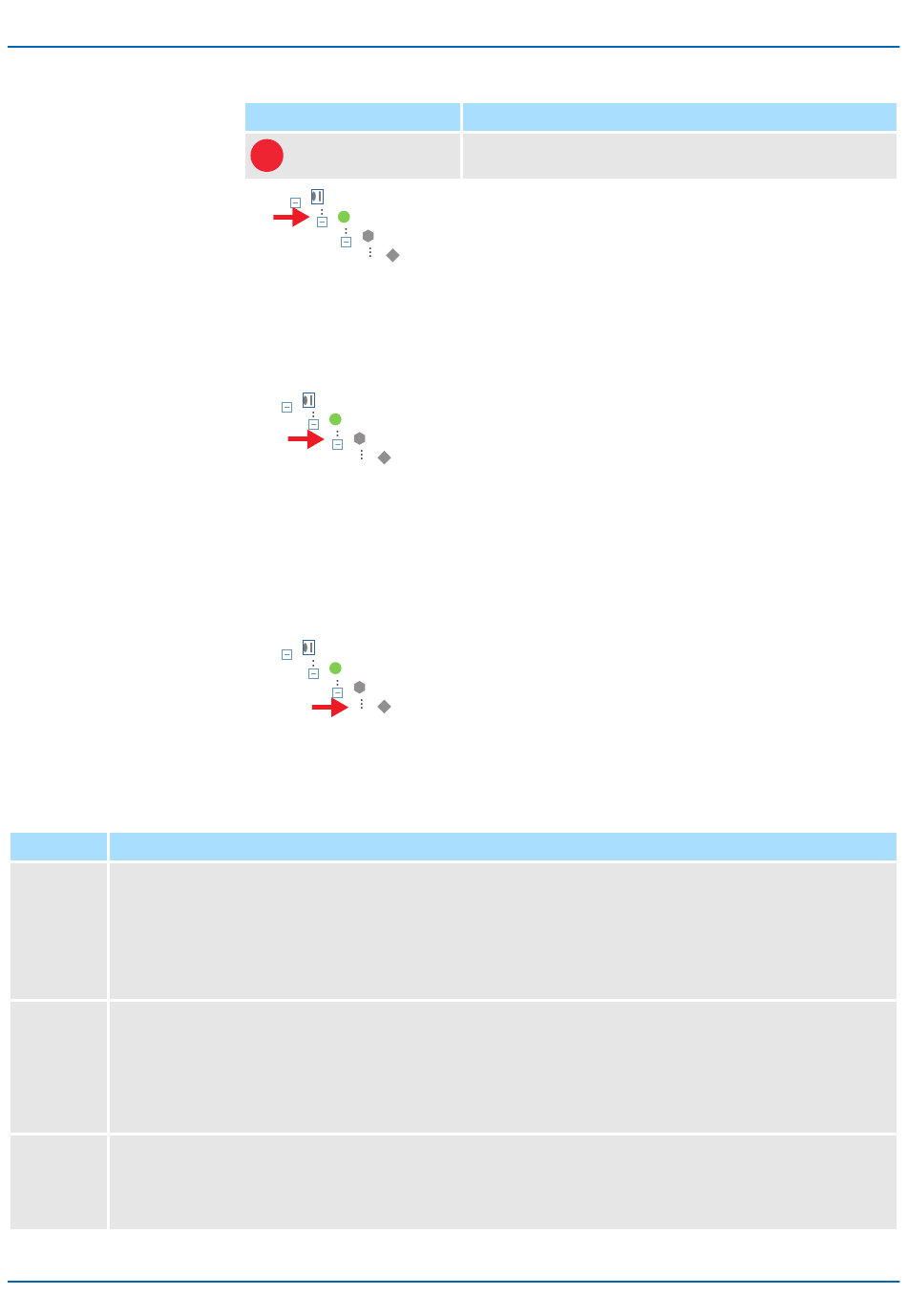

Symbol
!
.. iC921... / IP Address: 192.168.3.1 / Profinet Devices : 1
Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
..
Module ID : 106370 / Slot : 0 / Submodules : 4
..
... Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
Auf Modul-Ebene finden Sie folgende Informationen:
■
Module ID - die ID des Moduls
■
Slot - Steckplatz des Moduls
■
Submodules - die Anzahl der Submodule
.. iC921... / IP Address: 192.168.3.1 / Profinet Devices : 1
Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
..
Module ID : 106370 / Slot : 0 / Submodules : 4
..
... Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
Auf Submodul-Ebene finden Sie folgende Informationen:
■
Node ID - node ID des Submoduls
■
Submodule ID
■
Subslot
■
Type
■
Sub Elements - Anzahl der Submodul-Elemente
.. iC921... / IP Address: 192.168.3.1 / Profinet Devices : 1
.. Station : IM053-1PN01 / IP Address: 192.168.3.11 / Profinet Devices : 1
.. Module ID : 106370 / Slot : 0 / Submodules : 4
Node ID : 5 / Submodule ID : 2 / Subslot : 0 / Type: 0 / Sub elements : 2
...
Hier können Sie den Status einer Verbindung mit einem IO-Controller (Application Rela-
tion - AR) bitcodiert anzeigen lassen.
Diagnosestatus
Fehler
