Geräteschnittstellen
4-22
4.2.6
PROFIBUS-DP (X2)
Für eine Integration des Geräts in eine Struktur des PROFIBUS-DP steht Ihnen die
Schnittstelle für PROFIBUS-DP Ankopplung zur Verfügung.

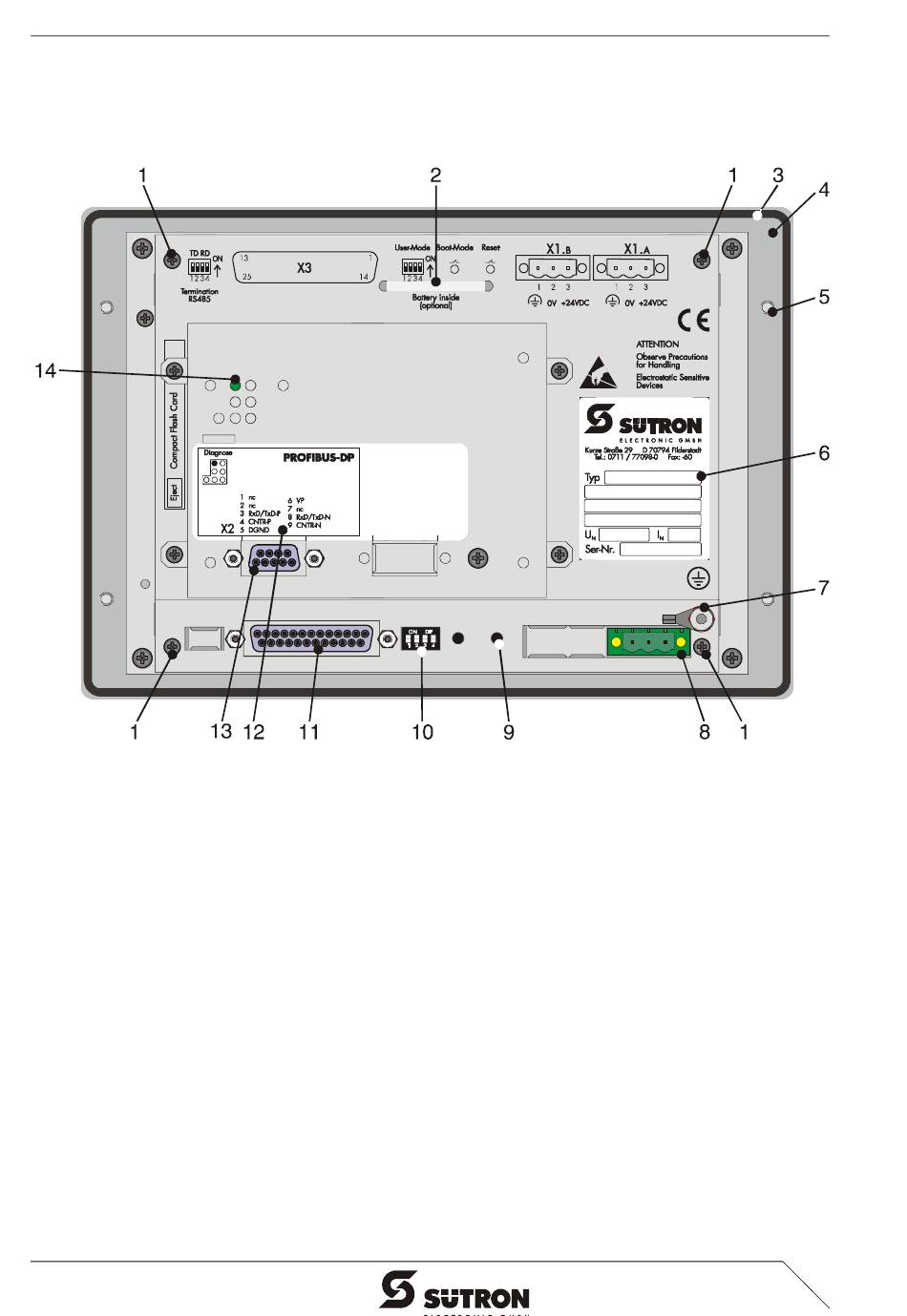

Bild 4-20 Rückansicht PROFIBUS-DP
1. Befestigungsschrauben
2. Kabelbinder Batterie
3. Dichtung
4. Frontplatte
5. Montagebolzen
6. Typenschild
7. Gewindebolzen für Schutzerdung
8. Stecker X1.A (Versorgungsspannung)
9. Taster Reset
10. Betriebsartenschalter
11. Buchse X3 (SER2 RS232)
12. Belegung Buchse X2 (PROFIBUS-DP)
13. Buchse X2 (PROFIBUS-DP)
14. Diagnose-LED
