Geräteschnittstellen
4-10
4.2.2
DeviceNet (X2.1/X2.2)
Für eine Intergration des Geräts in eine CAN-Struktur stehen Ihnen die optoentkop-
pelten Schnittstellen für CAN-Bus Ankopplung zur Verfügung. Der CAN-Bus ist als
High-Speed-Bus nach ISO-DIS 11898 ausgelegt.

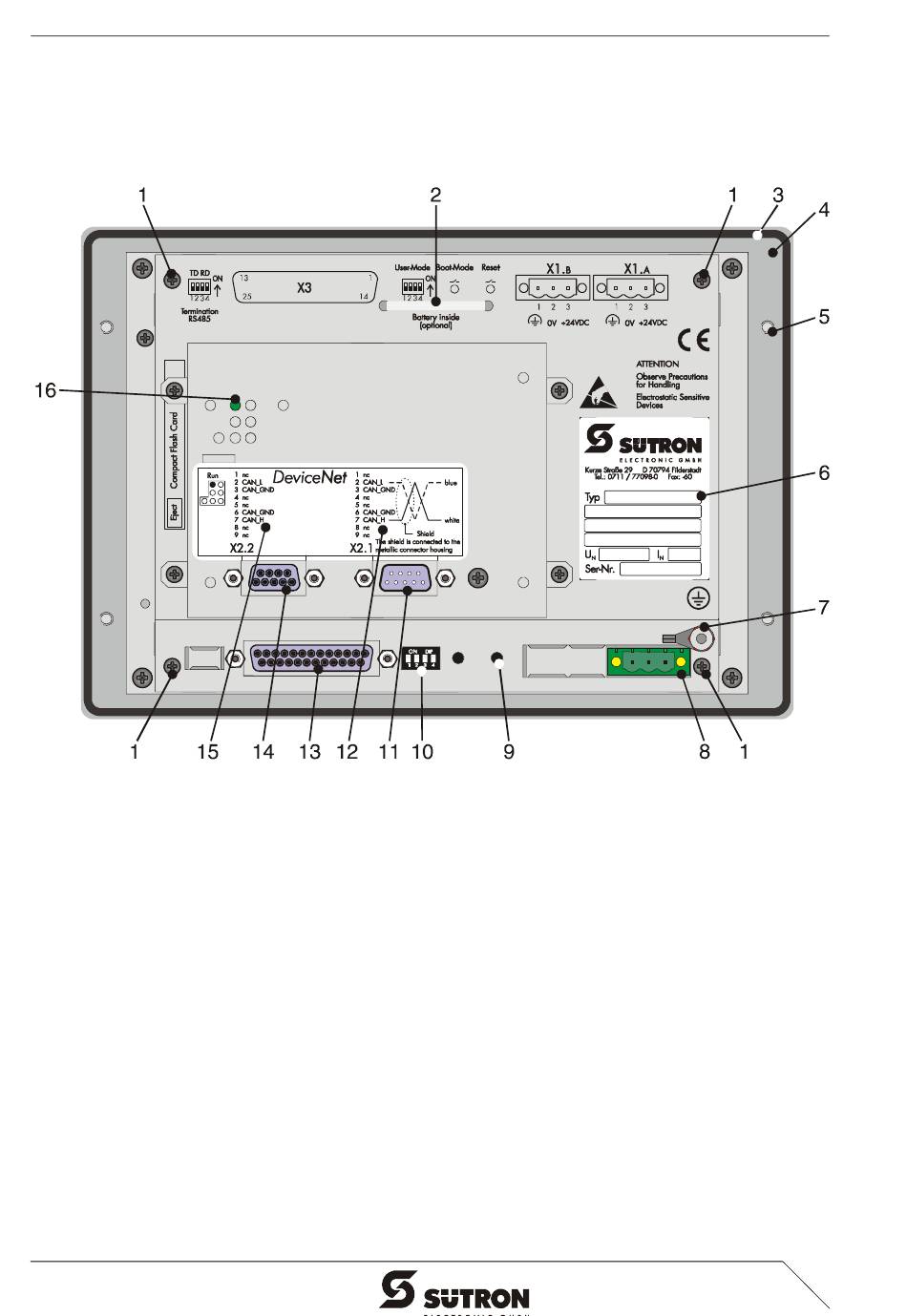

Bild 4-9 Rückansicht DeviceNet
1. Befestigungsschrauben
2. Kabelbinder Batterie
3. Dichtung
4. Frontplatte
5. Montagebolzen
6. Typenschild
7. Gewindebolzen für Schutzerdung
8. Stecker X1.A (Versorgungsspannung)
9. Taster Reset
10. Betriebsartenschalter
11. Stecker X2.1 (DeviceNet)
12. Belegung Stecker X2.1 (DeviceNet)
13. Buchse X3 (SER2 RS232)
14. Buchse X2.2 (DeviceNet)
15. Belegung Buchse X2.2 (DeviceNet)
16. Diagnose-LED
