Geräteschnittstellen
4-12
Die maximale Länge des Kabels ist von der verwendeten Baudrate und dem Kabel-
typ abhängig.
Tabelle 4-13 Baudrate DeviceNet
Baudrate
Kabeltyp
125 kBit/s
2 x 1,1 mm
2 x 0,6 mm
250 kBit/s
2 x 1,1 mm
2 x 0,6 mm
500 kBit/s
2 x 1,1 mm
2 x 0,6 mm
4.2.2.3
Termination
Sie müssen den CAN-Bus an beiden Enden mit Terminationswiderständen
(120 Ohm) abschließen.
4.2.2.4
Diagnose
Auf der Rückseite des Bediengeräts befindet sich eine Diagnose-LED. Die LED zeigt
Zustände des Bussystems an.

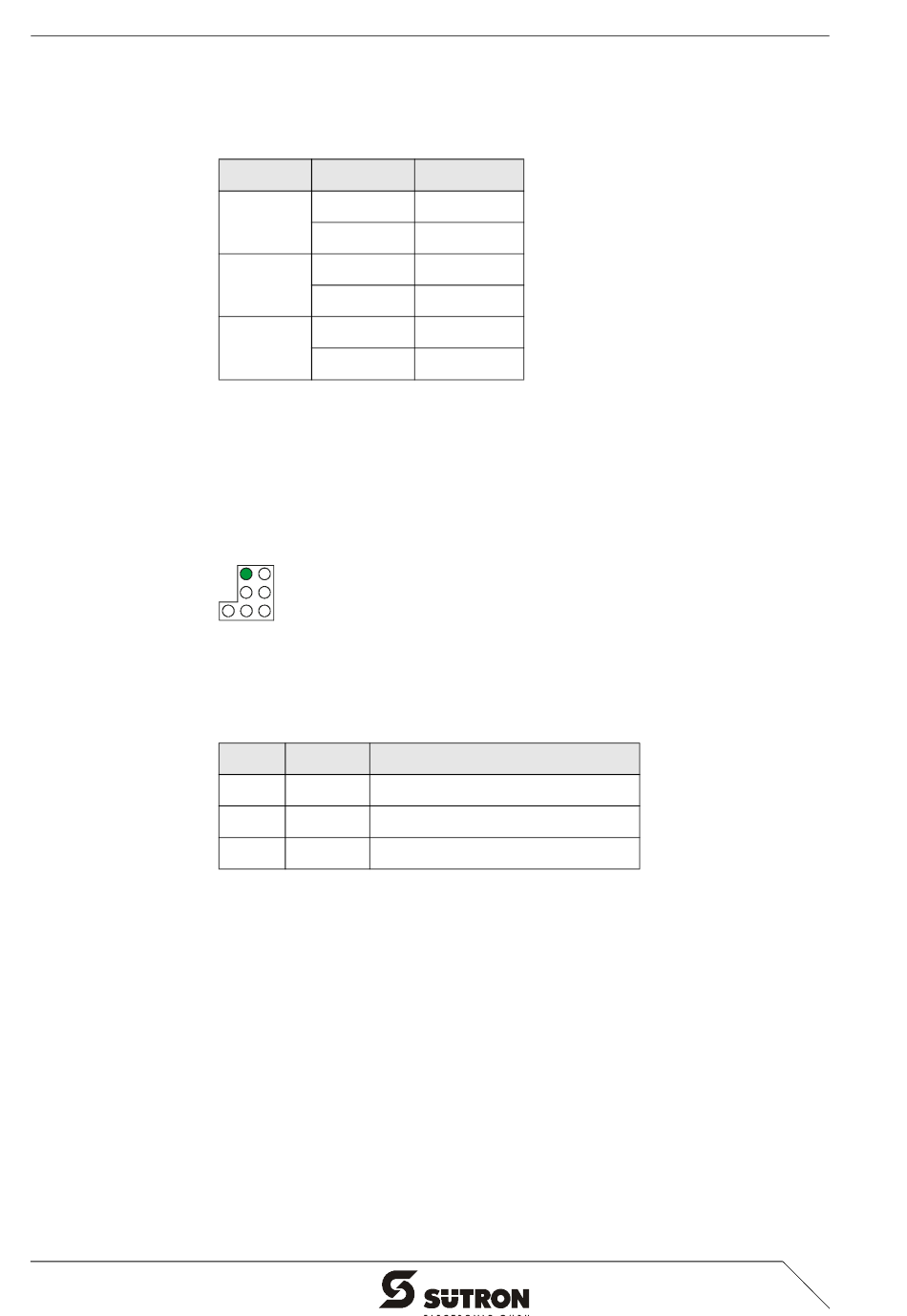

Bild 4-11 Anordnung der DeviceNet Diagnose-LED
Die Diagnose-LED am Bediengerät hat folgende Funktionen:
Tabelle 4-14 Funktionen der CAN Diagnose-LED
Farbe
Zustand
Funktion
Grün
Aus
Terminal ist vom Bus abgekoppelt
Grün
Ein
Kommunikation aktiv
Grün
Blinkt
Sporadischer Busfehler
Kabellänge
500 m
100 m
250 m
100 m
100 m
100 m
