4.1.2
RS232 (X3-SER1)
Die Schnittstelle ist zum Aufbau einer Punkt-zu-Punkt-Verbindung geeignet.
4.1.2.1
Steckerbelegung

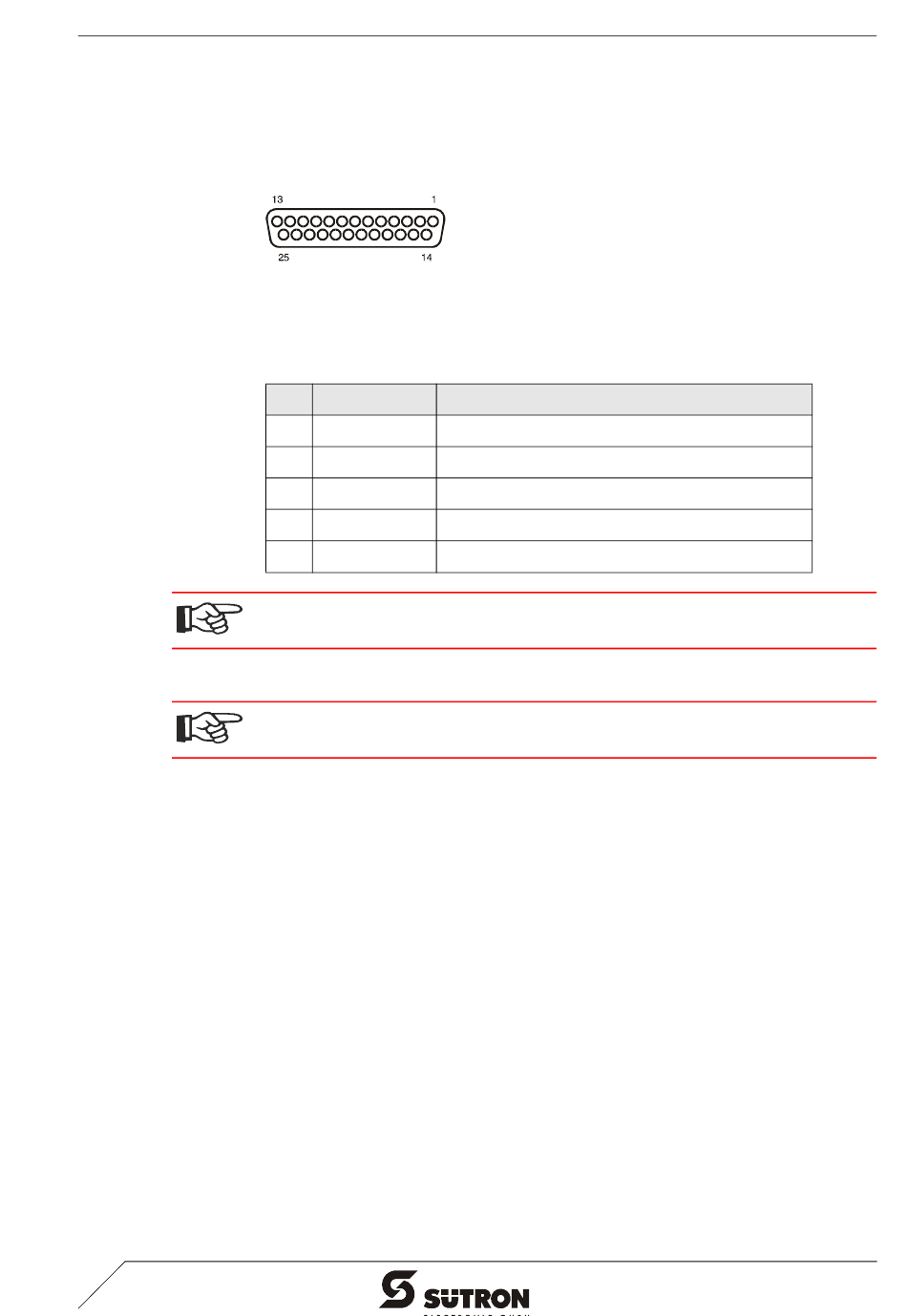

Bild 4-4 25-polige D-SUB-Buchsenleiste
Steckverbinder im Terminal: 25-polige D-SUB-Buchsenleiste.
Tabelle 4-5 Steckerbelegung RS232
Pin
Bezeichnung
6
TD
15
CTS
17
RTS
18
RD
25
SGND
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe Kapi-
tel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-25.
4.1.2.2
Termination
Beim Betrieb von Kanal SER1 als RS232 müssen Sie die Termination für die RS485
ausschalten.
Funktion
Sendedaten
Sendebereit
Sendeanforderung
Empfangsdaten
Signal Ground
Geräteschnittstellen
4-5
