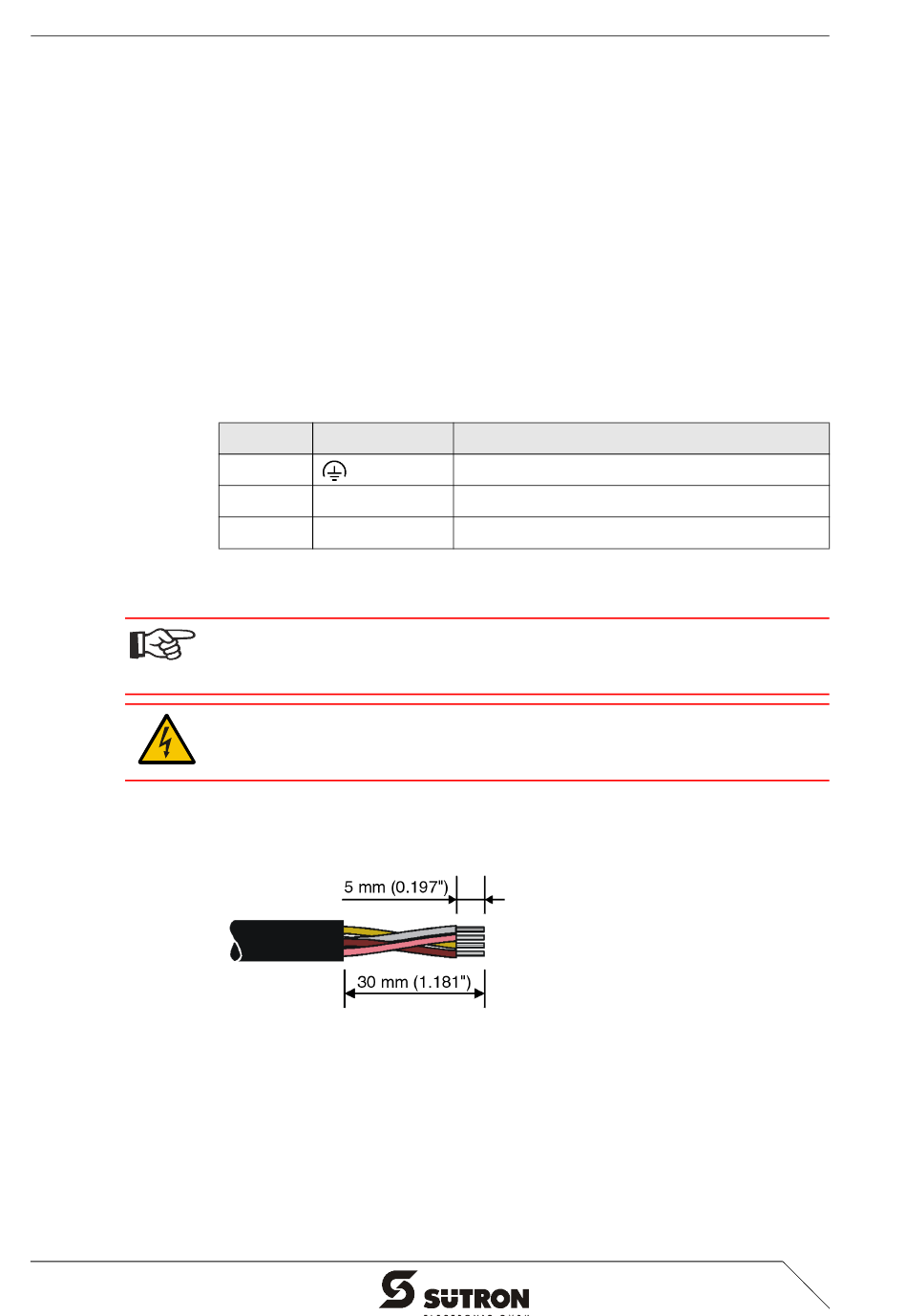

Einbau und Inbetriebnahme
2-6
2.3
Anschließen
2.3.1
Versorgungsspannung 24 V
Die Versorgungsspannung wird über den Steckverbinder X1.A zugeführt.
Das Gerät verfügt über einen Verpolungsschutz. Bei falscher Polung wird das Gerät
nicht in Betrieb gesetzt.
Dieses Gerät ist ein Betriebsmittel der Schutzklasse I. Für einen sicheren Betrieb
müssen Sie eine Schutzkleinspannung (SELV) entsprechend DIN EN 61131 für die
Versorgungsspannung verwenden.
Steckverbinder im Terminal: 3-poliger Steckverbinder Phoenix COMBICON MSTBV
2,5/3-GF
Tabelle 2-1 Steckerbelegung Versorgungsspannung
Pin
Bezeichnung
1
2
0 V
3
24 VDC
Die geeignete Buchsenleiste vom Typ Phoenix COMBICON MSTB 2,5/3-STF ist im
Lieferumfang enthalten
Für die Versorgungsspannung müssen Sie ein Kabel mit feindrähtigen Adern mit ei-
nem Mindestquerschnitt von 0,75 mm² und einem maximalen Querschnitt von
2,5 mm² verwenden.
In elektrischen Anlagen können für Menschen gefährliche Spannungen auftreten.
Bei Berührung von spannungsführenden Teilen besteht die Gefahr eines Strom-
schlags!
Beim Anschluss des Geräts an die Versorgungsspannung gehen Sie wie folgt vor:
1. Isolieren Sie den Außenmantel der Leitung ca. 30 mm und die Adern ca. 5 mm
ab.
Bild 2-5 Kabel konfektionieren
Funktion
Fremdspannungsarme Erde
Versorgungsspannung 0 V
Versorgungsspannung 24 VDC
