Geräteschnittstellen
4-2
4.1
Standard-Schnittstellen

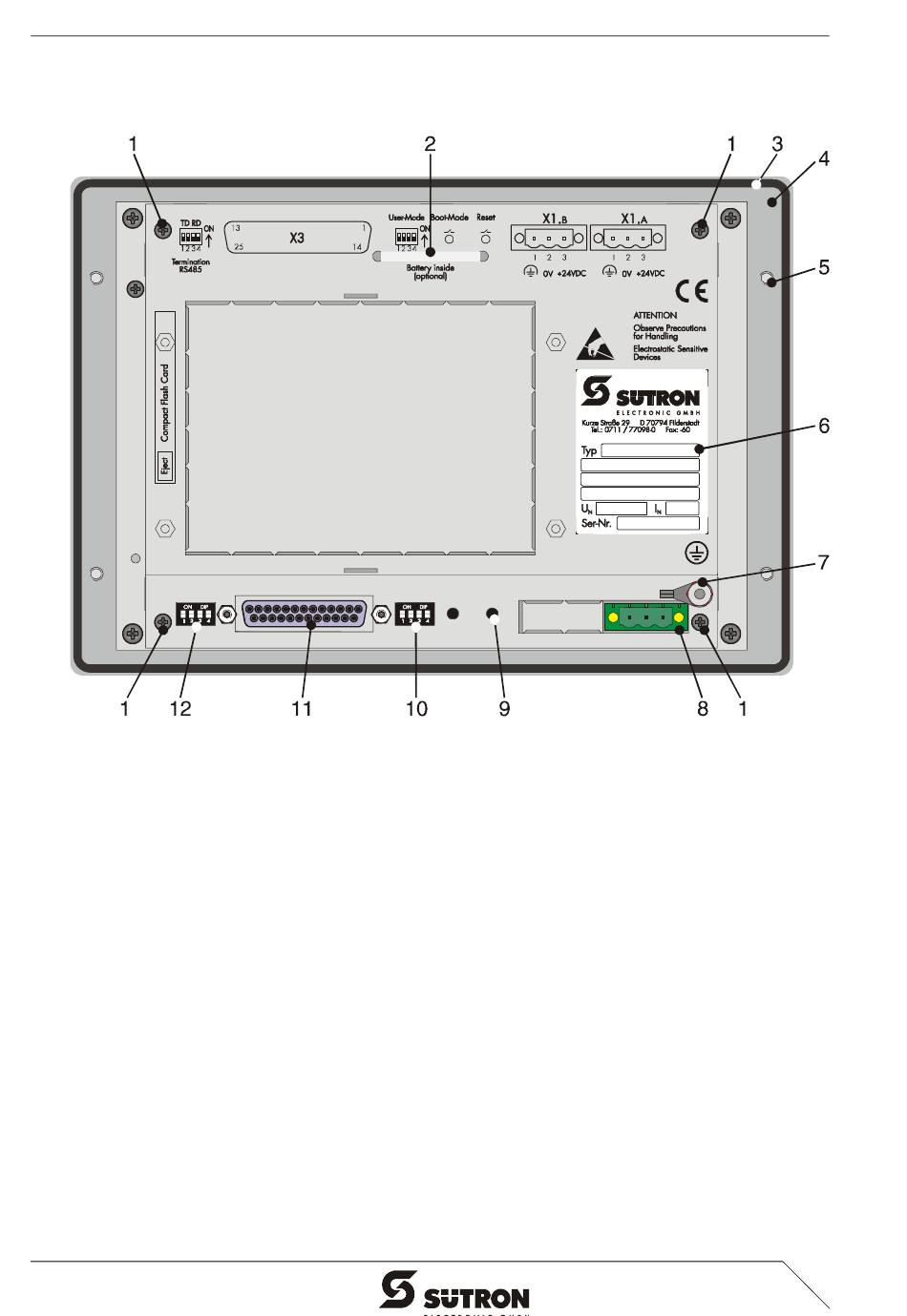

Bild 4-1 Rückansicht RS485 / RS232
1. Befestigungsschrauben
2. Kabelbinder Batterie
3. Dichtung
4. Frontplatte
5. Montagebolzen
6. Typenschild
7. Gewindebolzen für Schutzerdung
8. Stecker X1.A (Versorgungsspannung)
9. Taster Reset
10. Betriebsartenschalter
11. Buchse X3 (RS485/RS232)
12. Terminationsschalter (X3-SER1 RS485)
