16
/24
Ansteuerung externer
Schaltrelais über die
RS232-Schnittstelle
MOBOTIX D10D: Montageanleitung

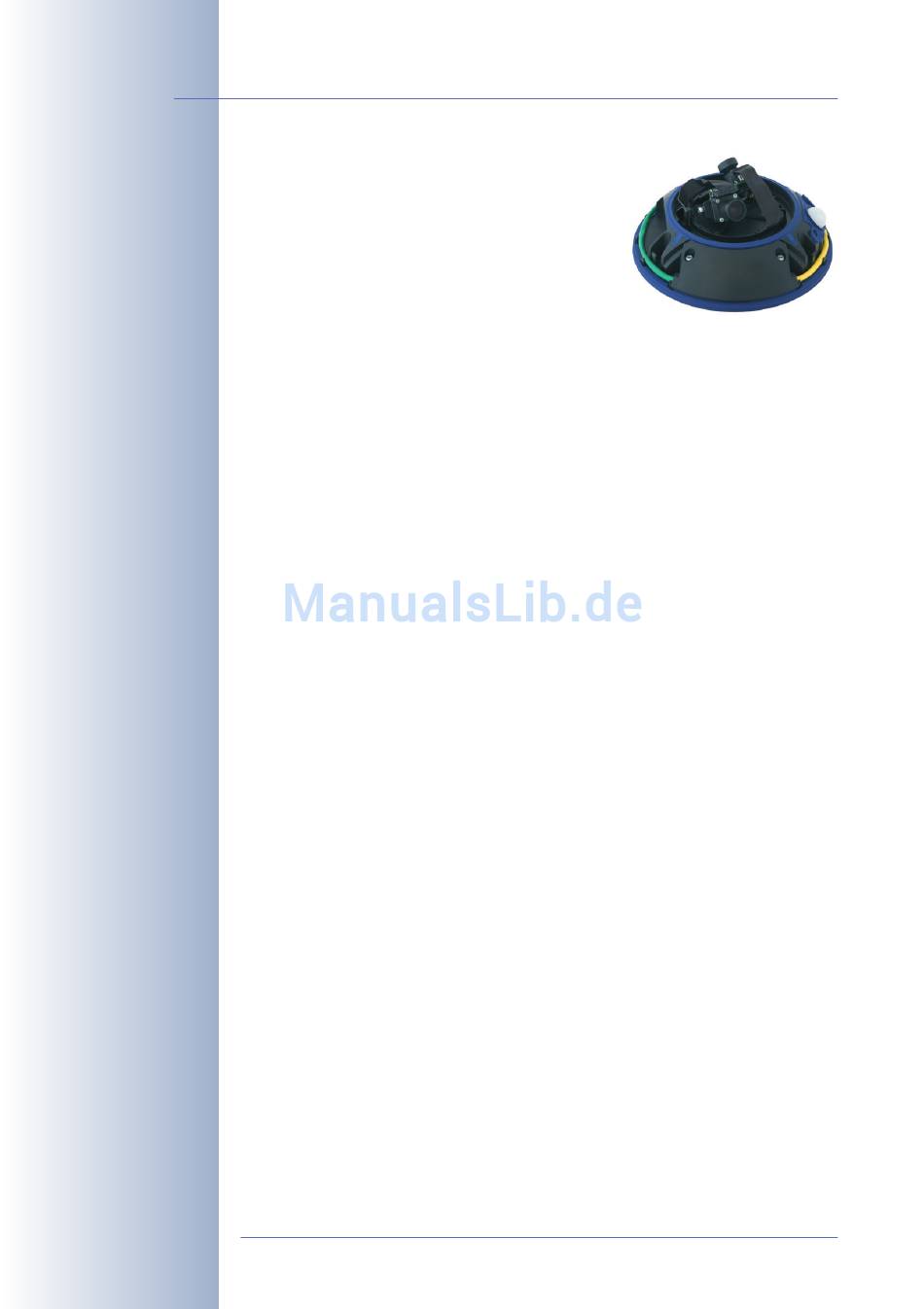

• Fixieren Sie das restliche Kabel in den Kabel-
führungen am Gehäuserand, so dass der
weiße
Gehäusering
montiert werden kann.
2.5.2 Anschließen eines Kabels an der seriellen Schnittstelle (RS232)
Soll die RS232-Schnittstelle der MOBOTIX D10D-Outdoor zur Ansteuerung externer
Schaltrelais
(Lichtquellen, Alarmsirenen, Schrankenanlagen, o. ä.), Auswertung
externer Sensoren
(Lichtschranken, o. ä.) oder zur
tion, GSM/GPRS-Modem, ...) verwendet werden, ist vor der Installation der Kamera
ein zusätzliches serielles Kabel in das Kameragehäuse (entsprechend der in
Abschnitt 2.5.1 aufgeführten Schritte) zu verlegen.
Konstruktionsbedingt empfiehlt sich der Einsatz eines passenden Lötsteckers,
damit der RS232-Stecker platzsparend unter der Kabelabdeckung untergebracht
werden kann, ohne die Wetterfestigkeit der Kamera zu beeinträchtigen.
Achten Sie außerdem darauf, dass das serielle Kabel eine ausreichende Dicke
besitzt, damit die Wetterfestigkeit an der blauen Kabeldurchführung (unter der
Kabelabdeckung) weiterhin gewährleistet ist.
Weitere Informationen zur RS232-Schnittstelle (Steckerbelegung, etc.) finden Sie im
MOBOTIX D10-Benutzerhandbuch in Abschnitt 3.7, Schaltein- und Schaltausgang
(RS232-Schnittstelle) .
2.5.3 Ausrichten des Passiv-Infrarot-Sensors (PIR) der Kamera
Bei der Montage der Kamera ist zu beachten, dass der PIR-Sensor in die bevor-
zugte Überwachungsrichtung ausgerichtet sein sollte. Der PIR-Sensor hat eine
Reichweite von ca. 10 m und einen Erfassungswinkel von ca. +/-15°.
Die zur Verfügung stehenden Positionen ergeben sich durch die Anbauhöhe der
MOBOTIX D10D-Outdoor und die Ausrichtung der Kamera auf der Abdeckplatte,
die jeweils in 15°-Schritten erfolgen kann (siehe auch Abschnitt 2.5.5, Ausrichten
der Kamera auf der Abdeckplatte ).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
später
einwandfrei
Datenübermittlung
www.mobotix.com • info@mobotix.com • 6.10.2005
(Wettersta-
