MOBOTIX D10D: Montageanleitung
• Kontrollieren Sie die drei Inbusschrauben M4x25 auf festen Sitz.

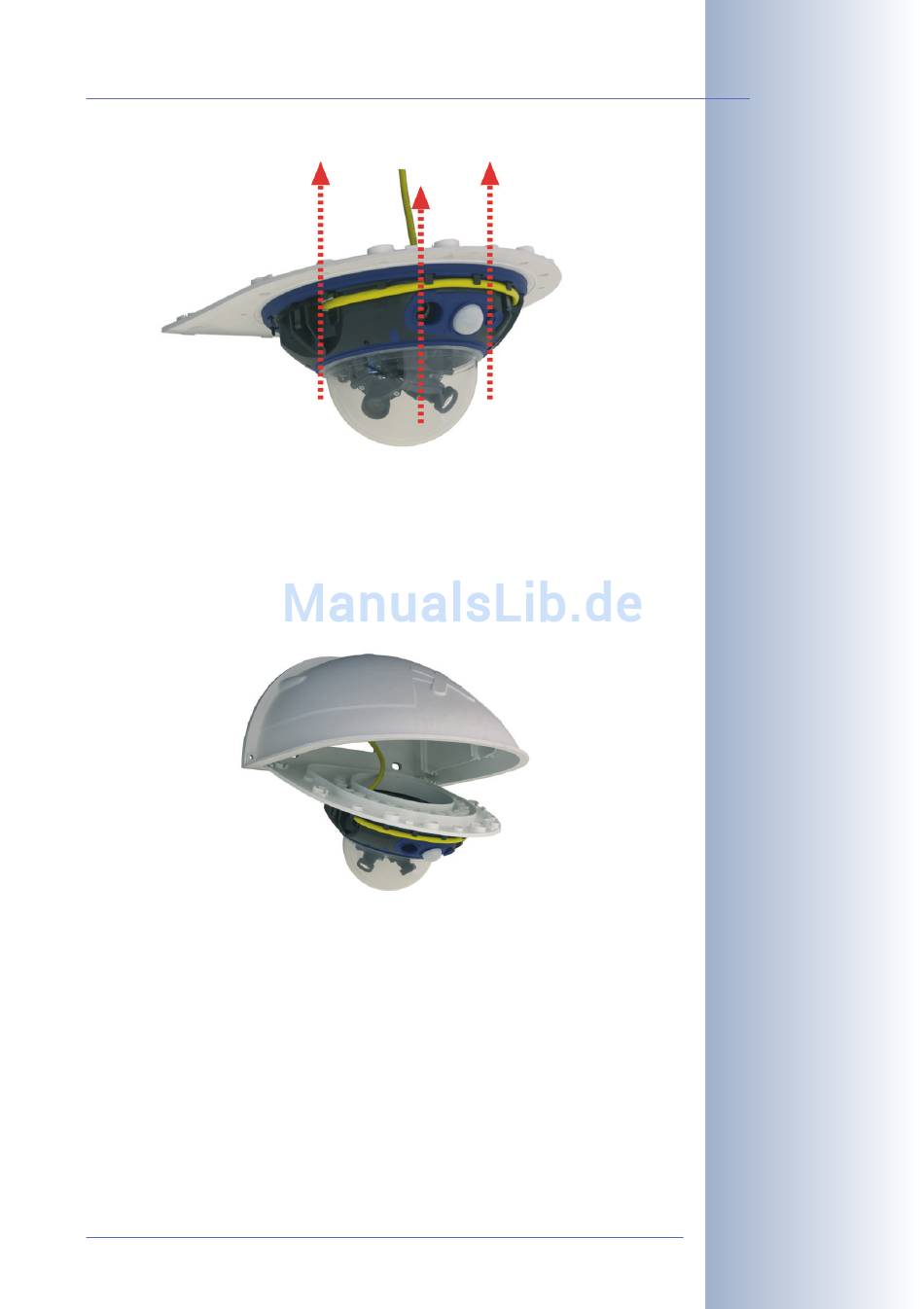

2.5.7 Anschließen der Kamera und Montage der Abdeckplatte
• Stecken Sie die Anschlusskabel der Kamera in die entsprechenden wand-
seitigen Anschlüsse bzw. Adapter ein.
• Rasten Sie die gerade Seite der Abdeckplatte wie in der Abbildung gezeigt
am hinteren Rand des Wandhalters ein.
• Klappen Sie die Abdeckplatte nach oben.
• Verschrauben Sie die Abdeckplatte mit dem Wandhalter (8 Inbusschrauben
M4x10), und kontrollieren Sie die Schrauben auf festen Sitz.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com • 6.10.2005
21
/24
Montage der Kamera auf
der Abdeckplatte
