MOBOTIX D10D: Montageanleitung

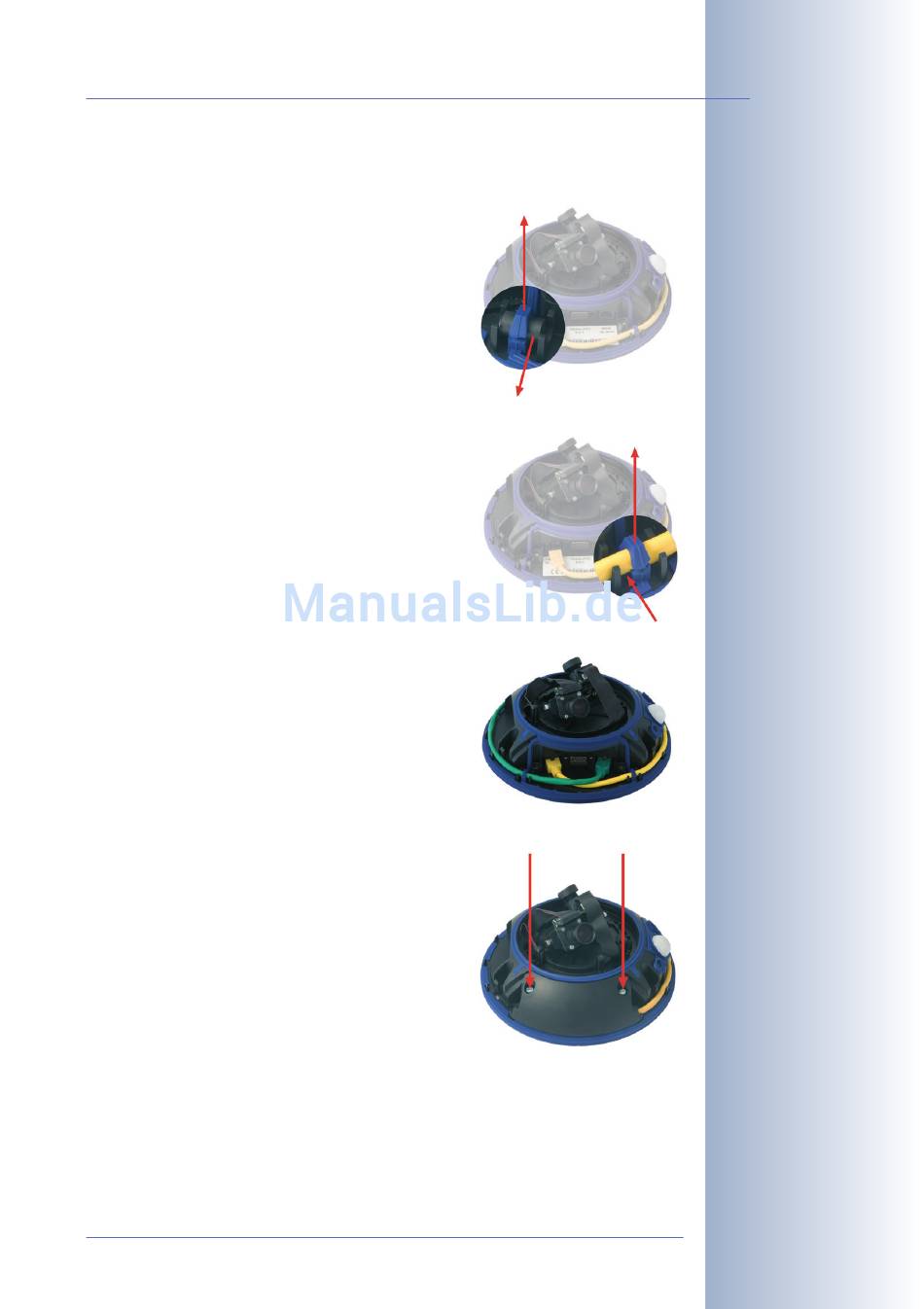

• Entfernen Sie den in der blauen Kabeldurchführung auf der linken Seite
der Kabelabdeckung eingesetzten Gummistopfen, und bewahren Sie
diesen gut auf. Falls Sie nur ein Kabel
verwenden, verschließen Sie die jeweils
offene blaue Kabeldurchführung mit diesem
Gummistopfen. Nur so ist sichergestellt, dass
die Kamera auch nach der Montage des
zweiten Kabels wetterfest (IP65) ist.
• Verlegen Sie das Kabel durch die Kabel-
durchführung.
• Falls Sie beide Anschlüsse verwenden, sollten
die beiden Kabel vor den Anschlussbuchsen
über Kreuz verlaufen.
• Setzen Sie die Kabelabdeckung wie gezeigt
ein, und schrauben Sie die beiden Inbus-
schrauben M4x25 wieder ein. Achten Sie bei
der Montage der Kabelabdeckung auf einen
korrekten Abschluss mit der Dichtung am
Gehäuse und an den beiden Kabeldurchfüh-
rungen. Nur so ist sichergestellt, dass die
Kamera wetterfest (IP65) ist.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com • 6.10.2005
15
/24
Wird nur ein Kabel
verwendet, muss die
jeweils offene Kabel-
führung mit dem mitgelie-
ferten
Gummistopfen
verschlossen werden
Gelb: Netzwerk
Grün: ISDN
Montieren Sie stets die
Kabelabdeckung! (IP 65!)
