Installation und Anschluss
3.1.8 Installation der Fernbedienung an der Schaltschranktür oder an der Befehl-
skonsole (Fernbedienung)
3

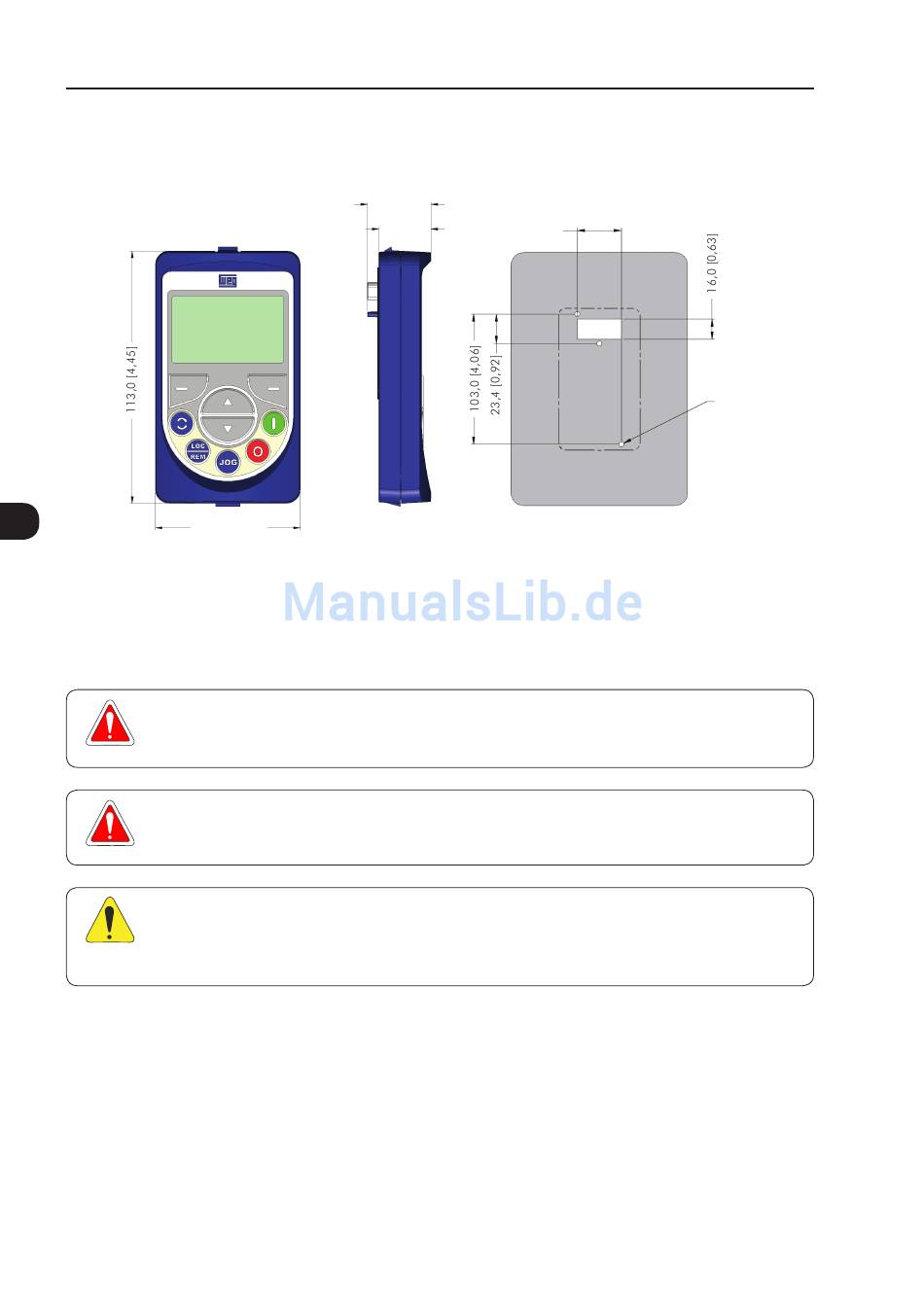

Abb. 3.11: Daten für die Installation der Fernbedienung an der Schaltschranktür oder an der Befehlskonsole – Maße in mm
Das Zubehörteil der Tastatur kann auch zur Montage der Fernbedienung verwendet werden, wie in Tabelle 7.1
der Modelle der Zubehörteile angegeben.

3.2 ELEKTRISCHE INSTALLATION

GEFAHR
Die folgenden Informationen sind lediglich Richtlinien für eine ordnungsgemäße Installation. Halten
Sie alle geltenden lokalen Vorschriften für elektrische Installationen ein.
GEFAHR
Vergewissern Sie sich vor Beginn der Installation, dass die Stromversorgung zum AC-Netzteil
unterbrochen wurde.
ACHTUNG!
Der Kurzschlussschutz der integrierten Halbleiter stellt keinen Zweigleistungsschutz zur Verfügung.
Der Zweigleistungsschutz muss in Übereinstimmung mit den geltenden lokalen Vorschriften bereitgestellt
werden.

3.2.1 Identifikation der Netz- und Erdungsklemmen

R/L1, S/L2, T/L3: AC-Netzteil.
U/T1, V/T2, W/T3: Motoranschluss.
DC+: positive Potentialklemme in der Zwischenkreisschaltung.
BR: Anschluss Bremswiderstand.
DC-: Mögliche negative Klemme in der Zwischenkreisschaltung.
3-10 | CFW-11
28,5 [1,12]
65,0 [2,56]
23,5
35,0 [1,38]
[0,93]
∅4.0 [0.16] (3X)
