Installation und Anschluss
3.2.3 Netzanschlüsse
3
R
S
T
Netzteil
3.2.3.1 Eingangsanschlüsse
GEFAHR!
Stellen Sie einen Unterbrecher für die Eingangsstromversorgung des Umrichters zur Verfügung.
Dieses Gerät muss die Eingangsstromversorgung für den Umrichter bei Bedarf unterbrechen (z. B.
während der Wartung)..
ACHTUNG!
Ein Schütz oder ein anderes Gerät, der bzw. das die Wechselstromversorgung zum Unterbrecher
häufig unterbricht und wiederherstellt, um den Motor zu starten und zu stoppen, kann das Netzteil
des Umrichters beschädigen. Der Frequenzumrichter steuert Signale zum Starten und Stoppen des
Motors. Falls er für diesen Zweck verwendet wird, darf das Eingangsgerät maximal eine Aktion pro
Minute durchführen. Anderenfalls kann der Umrichter beschädigt werden.
ACHTUNG!
Das Netzteil, das den Umrichter versorgt, muss über einen geerdeten Neutralleiter verfügen. Befolgen
Sie für IT-Netzwerke die in Punkt Item 3.2.3.2.1 beschriebenen Anweisungen.
HINWEIS!
Die Eingangsspannung muss mit der Nennspannung des Umrichters kompatibel sein.
3-16 | CFW-11
PE
PE
Sicherungen
Trennschalter

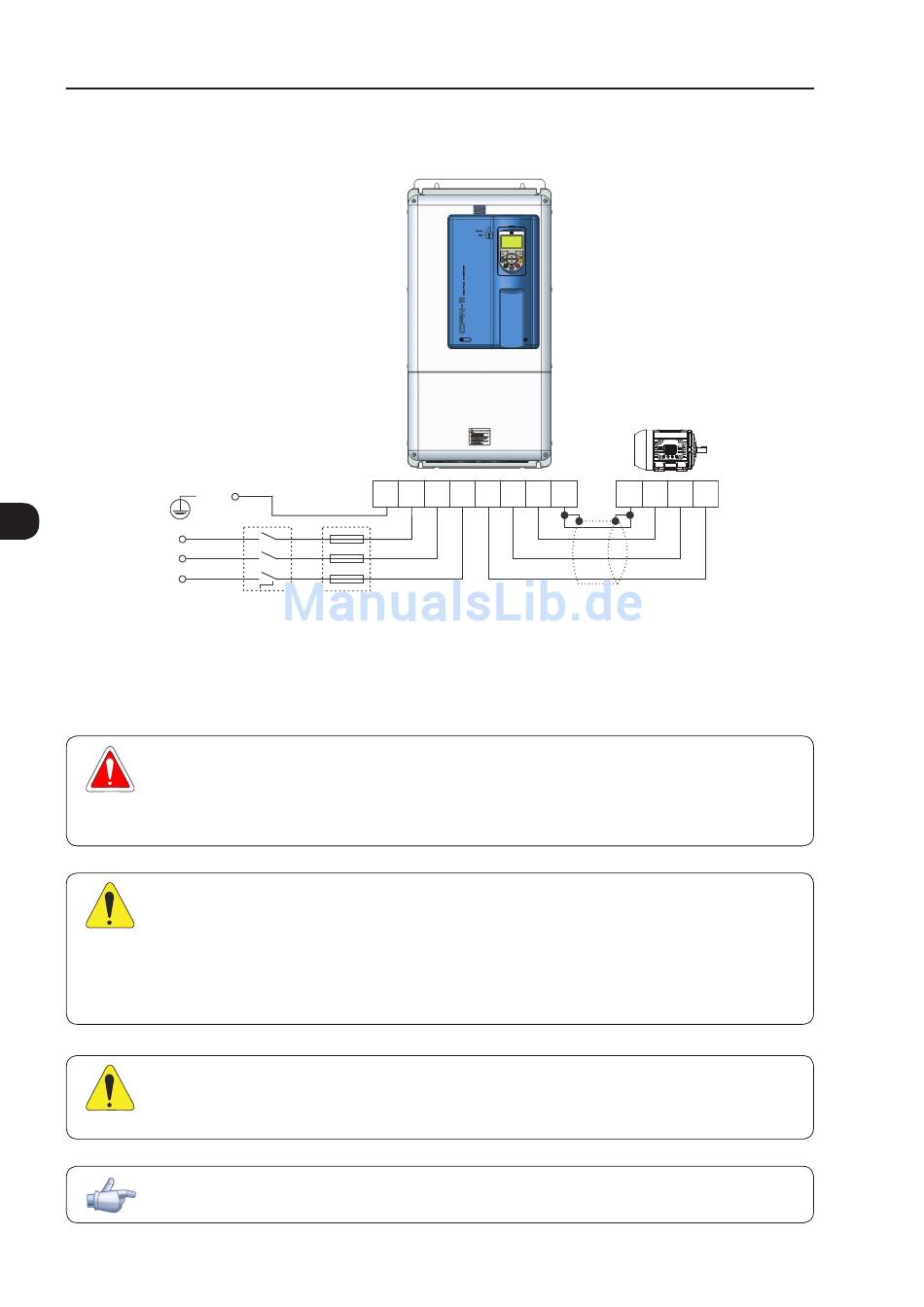

Abb. 3.13: Netz- und Erdungsanschlüsse
R S T U V W PE
Abschirmung
PE W V U
