Endress+Hauser AnalytikJena APU sim Bedienungsanleitung Seite 14

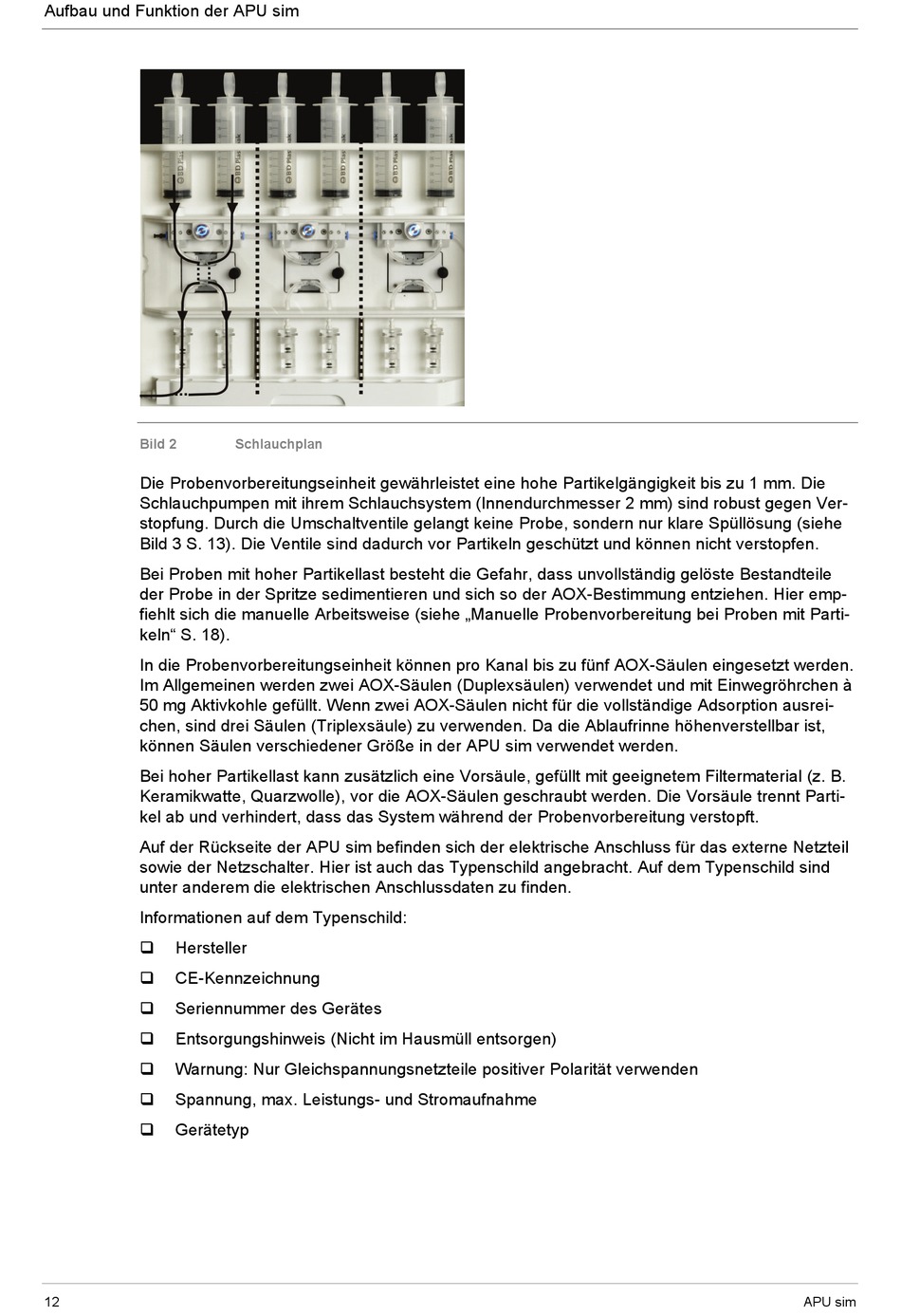

Aufbau und Funktion der APU sim
Bild 2
Die Probenvorbereitungseinheit gewährleistet eine hohe Partikelgängigkeit bis zu 1 mm. Die
Schlauchpumpen mit ihrem Schlauchsystem (Innendurchmesser 2 mm) sind robust gegen Ver-
stopfung. Durch die Umschaltventile gelangt keine Probe, sondern nur klare Spüllösung (siehe
Bild 3 S. 13). Die Ventile sind dadurch vor Partikeln geschützt und können nicht verstopfen.
Bei Proben mit hoher Partikellast besteht die Gefahr, dass unvollständig gelöste Bestandteile
der Probe in der Spritze sedimentieren und sich so der AOX-Bestimmung entziehen. Hier emp-
fiehlt sich die manuelle Arbeitsweise (siehe „Manuelle Probenvorbereitung bei Proben mit Parti-
keln" S. 18).
In die Probenvorbereitungseinheit können pro Kanal bis zu fünf AOX-Säulen eingesetzt werden.
Im Allgemeinen werden zwei AOX-Säulen (Duplexsäulen) verwendet und mit Einwegröhrchen à
50 mg Aktivkohle gefüllt. Wenn zwei AOX-Säulen nicht für die vollständige Adsorption ausrei-
chen, sind drei Säulen (Triplexsäule) zu verwenden. Da die Ablaufrinne höhenverstellbar ist,
können Säulen verschiedener Größe in der APU sim verwendet werden.
Bei hoher Partikellast kann zusätzlich eine Vorsäule, gefüllt mit geeignetem Filtermaterial (z. B.
Keramikwatte, Quarzwolle), vor die AOX-Säulen geschraubt werden. Die Vorsäule trennt Parti-
kel ab und verhindert, dass das System während der Probenvorbereitung verstopft.
Auf der Rückseite der APU sim befinden sich der elektrische Anschluss für das externe Netzteil
sowie der Netzschalter. Hier ist auch das Typenschild angebracht. Auf dem Typenschild sind
unter anderem die elektrischen Anschlussdaten zu finden.
Informationen auf dem Typenschild:
Hersteller

CE-Kennzeichnung

Seriennummer des Gerätes

Entsorgungshinweis (Nicht im Hausmüll entsorgen)

Warnung: Nur Gleichspannungsnetzteile positiver Polarität verwenden

Spannung, max. Leistungs- und Stromaufnahme

Gerätetyp

12
Schlauchplan
APU sim
