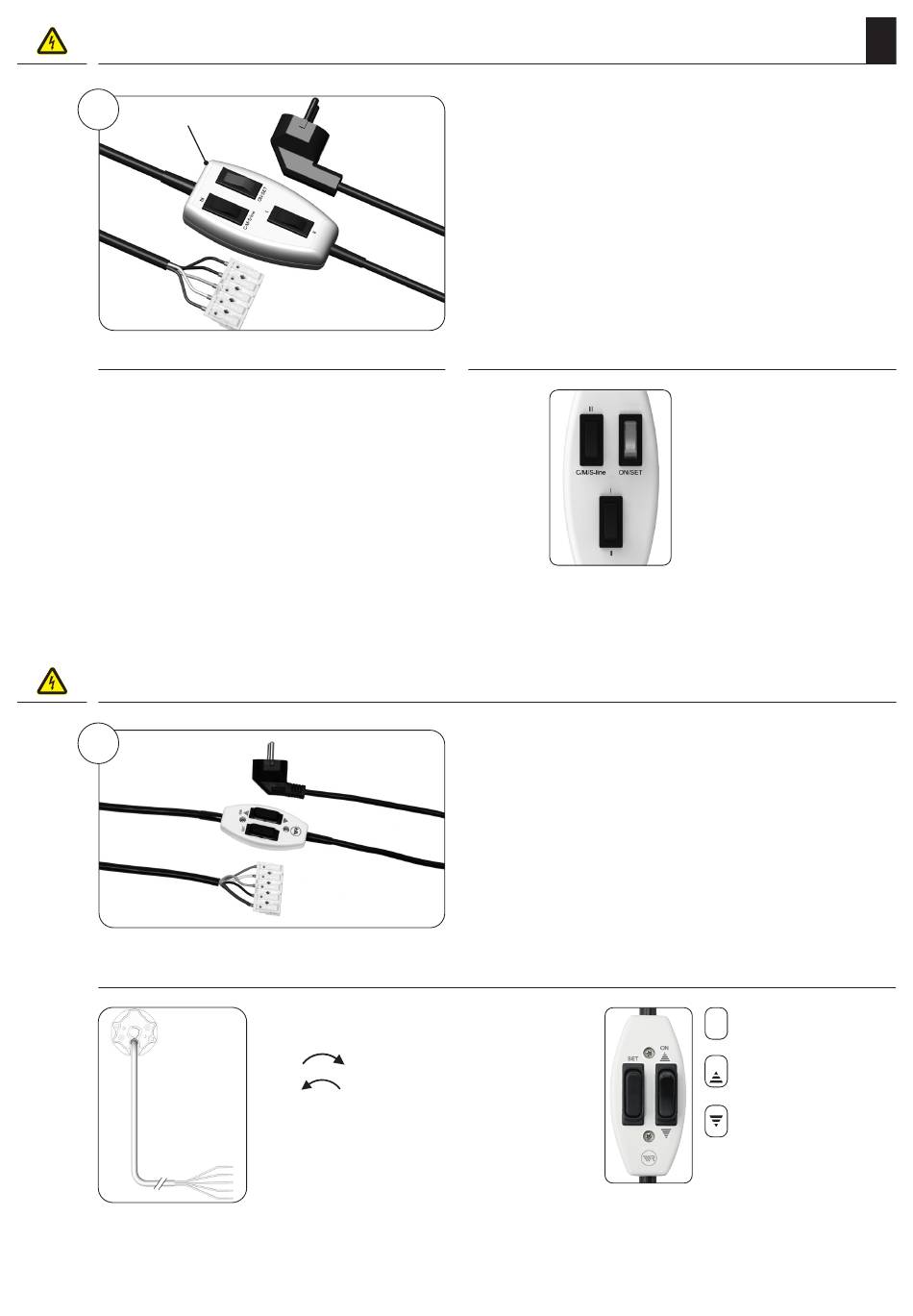

8.3 Anschluss des Universal-Einstellkabels zur manuellen
Endpunkteinstellung
28
(21)
Anschlussbelegung:
Der Anschluss erfolgt farbgleich zum Motor-An-
schlusskabel des RolloTube M-line, siehe Abbil-
dung [ 25 ].
8.4 Anschluss eines Schnurschaltersetzgerätes zur manuellen
Endpunkteinstellung
29
Anschlussbelegung:
22
Motorkabel (15)
L1
(schwarz)
L1
(braun)
N
Neutralleiter (blau)
PE
Erdung (grün/gelb) > PE (grün/gelb)
1.
Ziehen Sie den Netzstecker bzw. achten Sie darauf
dass dieser nicht eingesteckt ist.
2.
Öffnen Sie die Kontakte der Klemmleiste durch
Drücken der Hebel und klemmen Sie alle Adern
des Motorkabels (15) farbgleich und entsprechend
Ihren Funktionen an, siehe Abbildung [ 25 ].
Tastenbelegung für RolloTube M-line:
Taste 2
Taste 1
1.
Öffnen Sie die Klemmkontakte durch Drücken
der Hebel und klemmen Sie alle Adern des Motor-
kabels (15) entsprechend Ihren Funktionen an,
siehe Abbildung [ 25 ]:
> Schnurschalter-
setzgerät
> ON (schwarz)
> SET (weiß)
> N
(blau)
Taste 3
Taste 1 = Laufrichtung 1 / 2
Taste 2 = Setztaste
Taste 3 = ohne Funktion
= Laufrichtung 1
SET
ON
= Laufrichtung 2
= ohne Funktion
