RADEMACHER RolloTube M-line MLIM 20/16PZ Original - Betriebs- Und Montageanleitung Seite 21

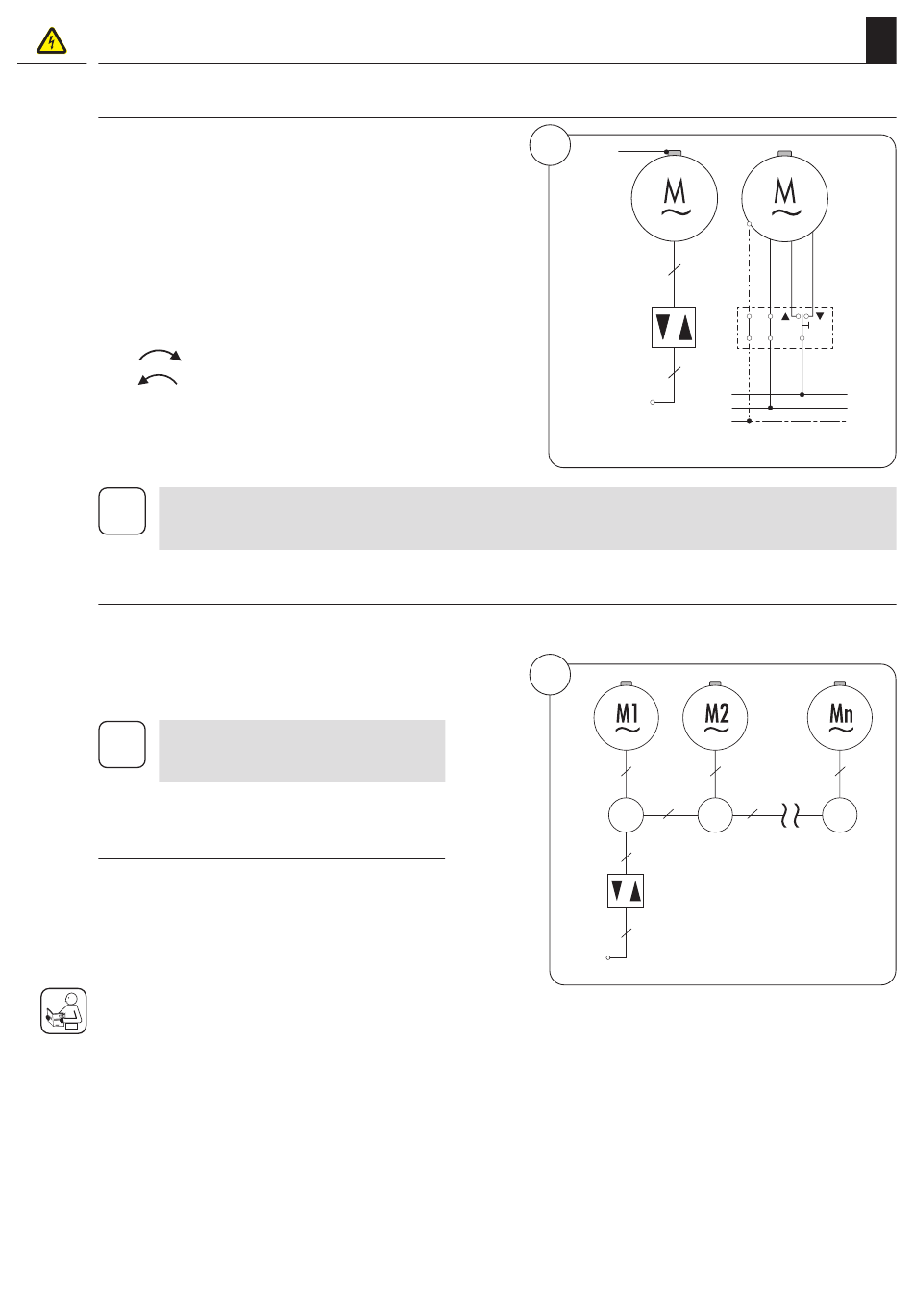

8.2 Elektrischer Anschluss des Rohrmotors
8.2.1 Steuerung eines Antriebs mit einem Rollladenschalter
Legende
= Setztaste (11)
(a)
= Steuergerät (z. B. 1poliger Schalter/Taster)
(b)
= Netz 230 V/50 Hz
(c)
= Schalterdose
(d)
Anschlussbelegung
= PE grün/gelb
(e)
= N
blau
(f)
= L schwarz
(g)
= schwarz (Laufrichtung 1)
(h)
= braun (Laufrichtung 2)
(i)
* Die graue Ader ist ohne Funktion und sollte am Neutralleiter
angeschlossen werden.
Bei Verwendung eines Schalters ist es empfehlenswert, nach Erreichen der Endpunkte den Motor spannungs-
i
frei (Schalter in Null-Stellung) zu schalten. Dadurch werden Störquellen oder Überspannungen vom Motor
ferngehalten.
8.2.2 Parallelschaltung von mehreren Motoren
Die Parallelschaltung mehrerer RADEMACHER
Rohrmotoren ist möglich. Die Anzahl der parallel
zu schaltenden Motoren ist von der Belastbarkeit
der Schaltstelle und der Sicherung abhängig.
Im Falle der Parallelschaltung ist jedoch
i
keine individuelle Steuerung des einzel-
nen Motors mehr möglich.
Endpunkteinstellung von parallelgeschalteten
Rohrmotoren:
RolloTube M-line im selbstlernenden Betrieb:
‹
> Keine Endpunkteinstellung erforderlich,
s. Seite 23.
RolloTube M-line in Parallelschaltung mit
‹
anderen Rohrmotoren:
> Die Endpunkte müssen für jeden anderen
Rohrmotor gemäß der jeweiligen Bedienungs-
anleitung eingestellt werden.
26
(a)
4
(b)
3
(c)
Installationsbeispiel
27
4
4
(a)
4
(b)
3
(c)
Legende
= Abzweigdose
(a)
= Steuergerät z. B. 1poliger Schalter/ Taster
(b)
= Netz 230 V / 50 Hz
(c)
Parallelschaltung mit Jalousieschaltern oder
Jalousietastern
Mit Jalousieschaltern oder Jalousietastern von
RADEMACHER lassen sich bis zu fünf Motoren
parallel schalten.
Parallelschaltung mit RADEMACHER Steuerun-
gen (z. B. Troll Comfort)
Anzahl der jeweils parallel schaltbaren Rohrmotoren,
s. Technische Daten.
DE
(h) (i)
(d)
L
N
PE
(e) (f) (g)
4 4
4
21
