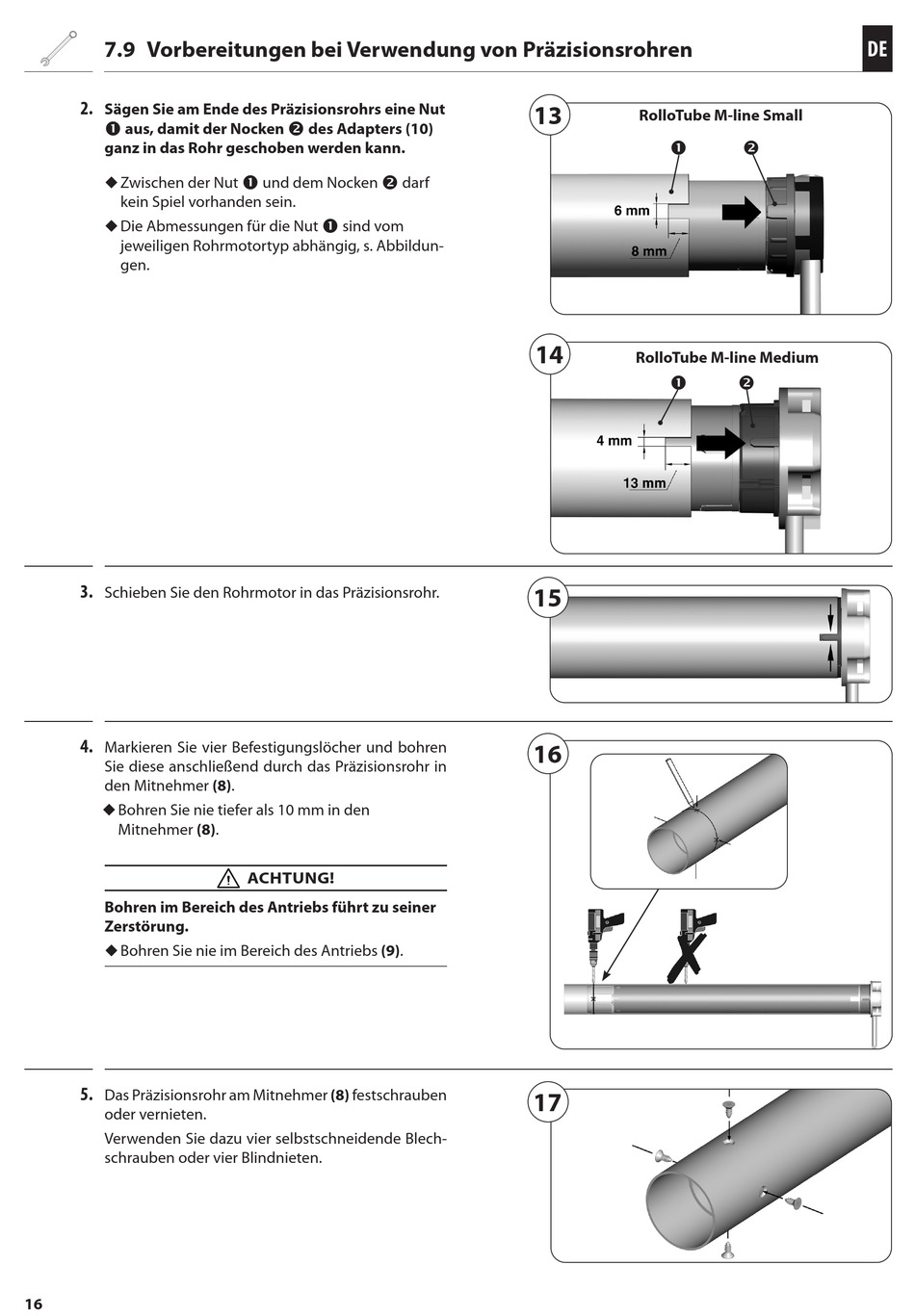

RADEMACHER RolloTube M-line MLIM 20/16PZ Original - Betriebs- Und Montageanleitung Seite 16

7.9 Vorbereitungen bei Verwendung von Präzisionsrohren
2.
Sägen Sie am Ende des Präzisionsrohrs eine Nut

aus, damit der Nocken
ganz in das Rohr geschoben werden kann.
Zwischen der Nut
‹
kein Spiel vorhanden sein.
Die Abmessungen für die Nut
‹
jeweiligen Rohrmotortyp abhängig, s. Abbildun-
gen.
3.
Schieben Sie den Rohrmotor in das Präzisionsrohr.
4.
Markieren Sie vier Befestigungslöcher und bohren
Sie diese anschließend durch das Präzisionsrohr in
den Mitnehmer (8).
Bohren Sie nie tiefer als 10 mm in den
‹
Mitnehmer (8).
Bohren im Bereich des Antriebs führt zu seiner
Zerstörung.
Bohren Sie nie im Bereich des Antriebs (9).
‹
5.
Das Präzisionsrohr am Mitnehmer (8) festschrauben
oder vernieten.
Verwenden Sie dazu vier selbstschneidende Blech-
schrauben oder vier Blindnieten.
16

des Adapters (10)
 
und dem Nocken darf

sind vom
ACHTUNG!
13
RolloTube M-line Small

14
RolloTube M-line Medium

15
16
17
