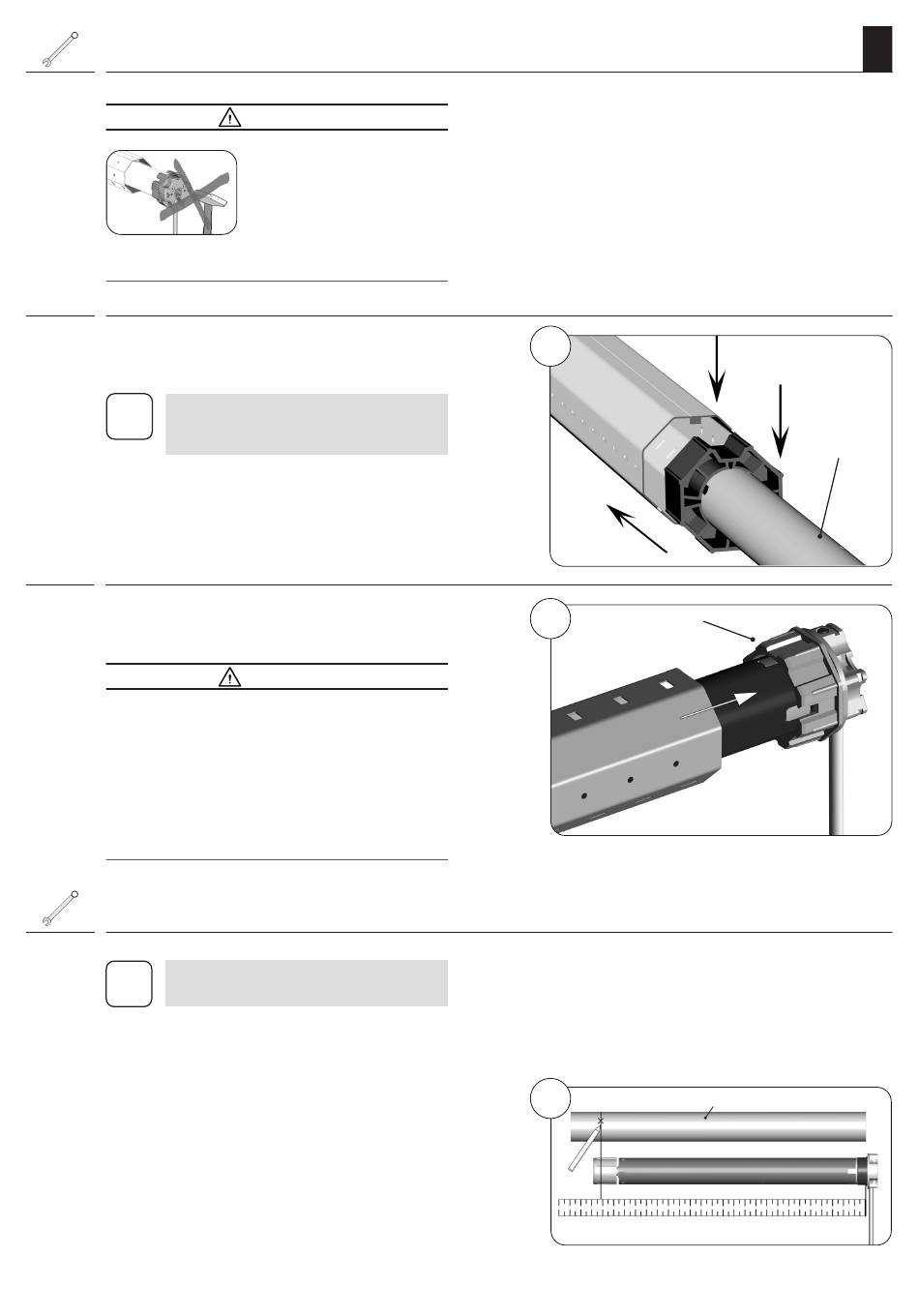

7.8 Den Rohrmotor (9) in die Wickelwelle schieben

ACHTUNG!
Das gewaltsame Einstecken
des Rohrmotors (9) in die
Wickelwelle (5) führt zu sei-
ner Zerstörung.
‹
1.
Schieben Sie zuerst den Mitnehmer (8) in die Wi-
ckelwelle (5).
Bei Wickelwellen mit innenliegender Falz
i
muss der Motor (9) ausreichend Freiraum
haben.
2.
Drücken Sie danach die Wickelwelle (5) vollständig
auf den Adapter (10).
ACHTUNG!
Achten Sie darauf, dass der Adapter (10) wäh-
‹
rend der Montage nicht vom Magnetring (18)
am Antriebskopf (12) abrutscht. Es kommt sonst
zu Fehlfunktionen, s. Seite 26.
Der Motor muss immer komplett in die Wickel-
‹
welle eingeschoben werden. Der Längenaus-
gleich bzw. die Korrektur wird über die Position
der Walzenkapsel eingestellt, s. Seite 18.
7.9 Vorbereitungen bei Verwendung von Präzisionsrohren
Bitte verwenden Sie ausschließlich
i
Präzisionsrohre aus Aluminium.
Bei Verwendung von Achtkant-Stahl-
‹
wellen entfallen die folgenden Schritte.
1.
Messen Sie den Abstand zwischen Adapter (10)
und dem hinteren Drittel des Mitnehmers (8) und
zeichnen Sie diesen Abstand auf das Präzisionsrohr.
Schlagen Sie nie den Rohr-
motor (9) mit Gewalt in die
Wickelwelle (5) ein.
