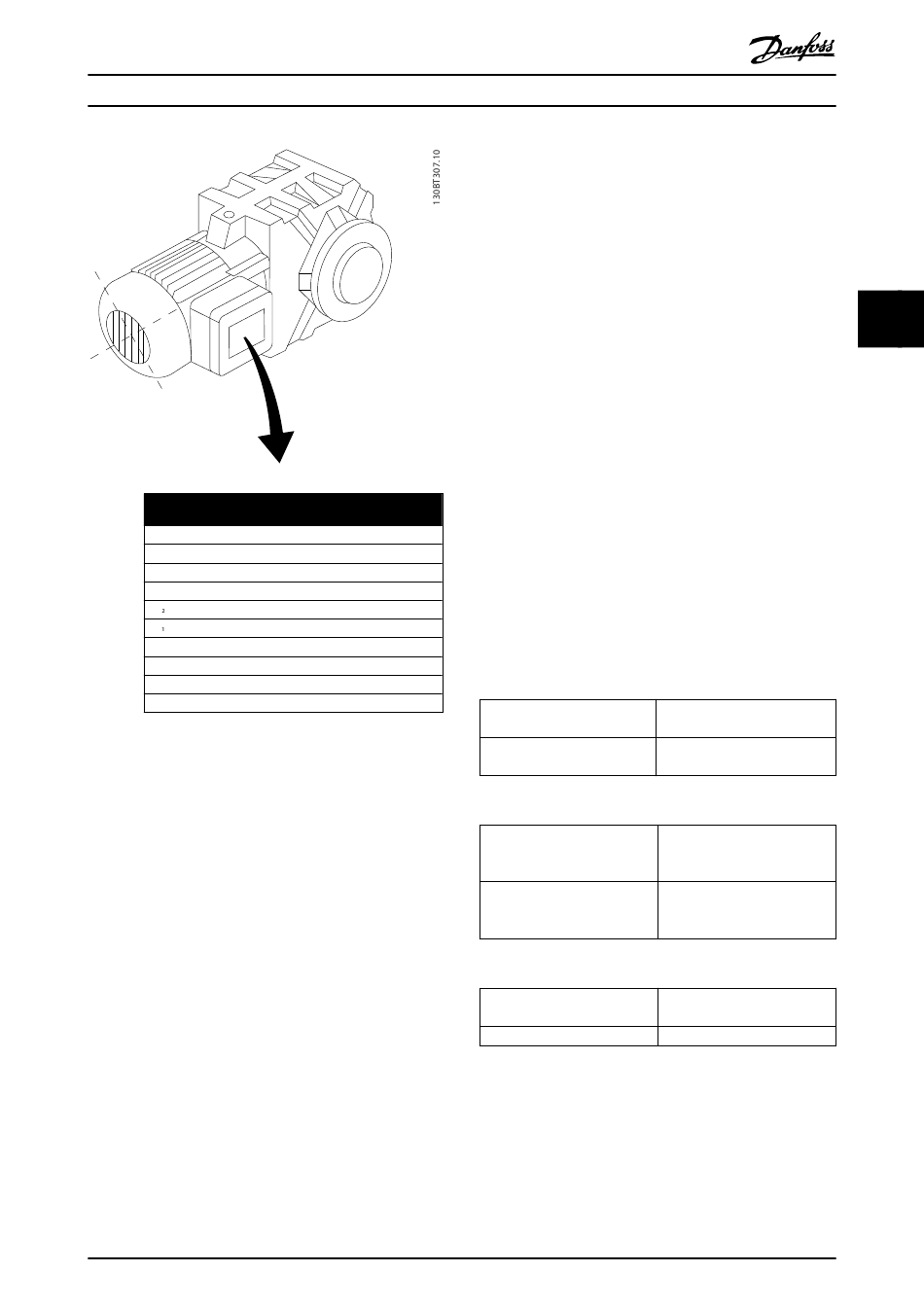

Danfoss VLT AQUA FC 202 Produkthandbuch Seite 55

Vorschau ausblenden Andere Handbücher für VLT AQUA FC 202:

Werbung

Elektrische Installation
BAUER D-7 3734 ESLINGEN
3~ MOTOR NR. 1827421 2003
S/E005A9
1,5
n 31,5
/MIN.
n 1400
/MIN.
cos 0,80
1,7L
B
IP 65
Abbildung 4.17 Motor-Typenschild
3.
Führen Sie eine automatische Motoranpassung
(AMA) durch, um optimale Leistung sicherzu-
stellen.
3a
Schließen Sie Klemme 27 an Klemme 12
an, oder setzen Sie
Parameter 5-12 Klemme 27 Digitaleingang
auf [0] Ohne Funktion.
3b
Aktivieren Sie die AMA in
Parameter 1-29 Autom. Motoranpassung.
3c
Sie können zwischen kompletter und
reduzierter AMA wählen. Ist ein LC-Filter
vorhanden, darf nur die reduzierte AMA
ausgeführt werden. Andernfalls ist das
LC-Filter während der AMA zu entfernen.
3d
Drücken Sie [OK]. Das Display zeigt AMA
mit [Hand on] starten an.
3e
Drücken Sie [Hand on]. Ein Statusbalken
stellt den Verlauf der AMA dar.
MG21B303
Produkthandbuch
KW
400
Y
V
50
Hz
3,6
A
H1/1A
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
3f
Drücken Sie die [OFF]-Taste: Der
Frequenzumrichter zeigt einen Alarm an,
und am Display wird gemeldet, dass die
AMA durch den Benutzer abgebrochen
wurde.
AMA-Ausführung vorzeitig abbrechen
Erfolgreiche AMA
Das Display zeigt AMA mit [OK]-Taste beenden.
Drücken Sie [OK], um die AMA abzuschließen.
Fehlgeschlagene AMA
Der Frequenzumrichter zeigt einen Alarm an. Eine
Beschreibung des Alarms finden Sie im Abschnitt
Kapitel 7.5 Fehlersuche und -behebung.
Der Wert im Fehlerspeicher zeigt die zuletzt vor
dem Alarm am Frequenzumrichter von der AMA
ausgeführte Messsequenz. Diese Nummer hilft
Ihnen neben der Beschreibung des Alarms bei
der Fehlersuche. Geben Sie bei der Kontakt-
aufnahme mit Danfoss-Kundendienstpersonal die
Nummer und Alarmbeschreibung an.
Häufige Ursache für eine fehlgeschlagene AMA sind falsch
registrierte Motor-Typenschilddaten oder auch eine zu
große Differenz zwischen Frequenzumrichter-/Motor-
Nennleistung.
Stellen Sie die gewünschten Grenzwerte für Drehzahl
und Rampenzeit ein.
Minimaler Sollwert
Maximaler Sollwert
Tabelle 4.12 Sollwertparameter
Min. Motordrehzahl
Max. Motordrehzahl
Tabelle 4.13 Drehzahlgrenzen
Rampe-Auf Zeit 1 [s]
Rampe-Ab Zeit 1 [s]
Tabelle 4.14 Rampenzeiten
Parameter 3-02 Minimaler
Sollwert
Parameter 3-03 Maximaler
Sollwert
Parameter 4-11 Min. Drehzahl
[UPM] oder Parameter 4-12 Min.
Frequenz [Hz]
Parameter 4-13 Max. Drehzahl
[UPM] oder Parameter 4-14 Max
Frequenz [Hz]
Parameter 3-41 Rampenzeit Auf
1
Parameter 3-42 Rampenzeit Ab 1
